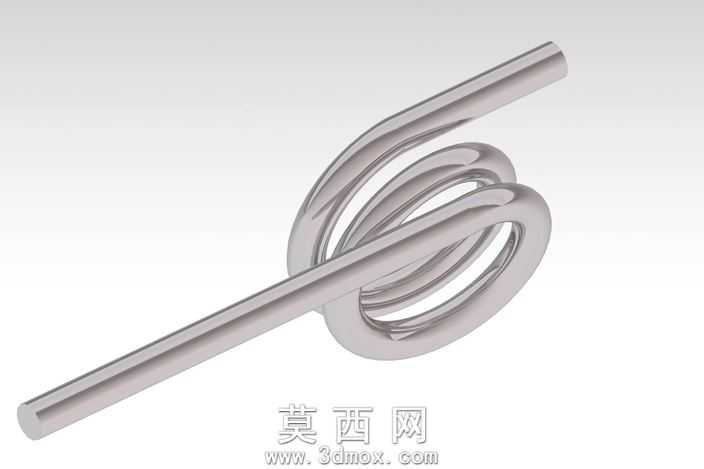

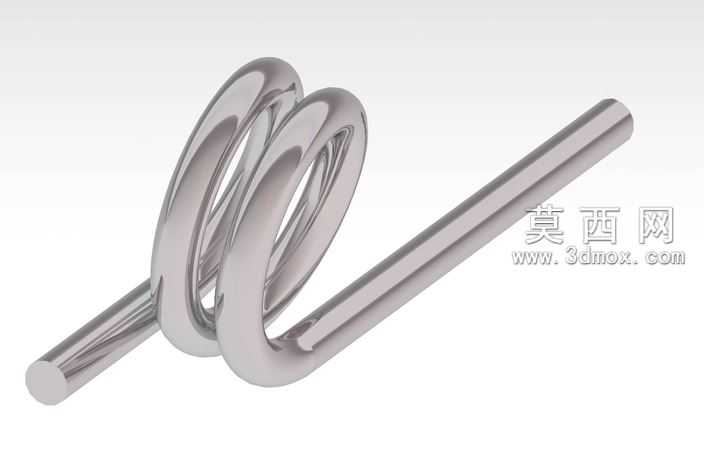

双圈扭杆式扭转弹簧三维建模作品

本作品为双圈扭杆式扭转弹簧的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计中弹性元件的设计规范，还原扭转弹簧的真实结构特征。建模初期先梳理扭转弹簧的核心结构逻辑：该弹簧由等直径金属簧丝绕制而成，包含两个同心的螺旋有效圈，以及从螺旋圈两端延伸出的直臂扭杆，整体结构用于承受扭转力矩，依靠簧丝的弯曲弹性形变实现储能、复位或施力的功能。建模时首先绘制簧丝的圆形截面草图，通过螺旋线命令生成双圈螺旋扫掠路径，精准控制螺旋圈的节距、中径参数，保证两个螺旋圈紧密贴合无间隙，还原该类扭簧紧凑的结构特点；随后绘制两端直臂的延伸路径，将螺旋路径与直臂路径做平滑相切过渡，避免路径出现硬拐点，保证扫掠后簧体表面连续顺滑，无应力集中的结构缺陷。完成基础实体建模后，对模型的细节做精细化处理：将簧丝两端的端面做倒角处理，去除锐边，还原真实五金零件的加工工艺特征；对螺旋圈与直臂的衔接位置做圆角过渡，优化应力分布结构，让模型更符合实际工程应用的设计要求。材质渲染阶段，为模型赋予抛光弹簧钢材质，调整金属材质的反射率、粗糙度参数，模拟经过淬火抛光处理的弹簧钢表面的金属光泽，还原金属簧体光滑冷冽的质感，同时添加柔和的环境光与定向光源，让螺旋圈之间的光影层次清晰，直观展现簧丝的圆柱形态与螺旋结构的空间关系。结构设计上，该模型严格遵循扭转弹簧的尺寸比例，双圈螺旋结构提供稳定的扭转刚度，两端直臂的长度与角度适配常见的安装场景，可直接用于机械结构的虚拟装配验证，也可作为弹性元件教学演示的三维素材，帮助设计者直观理解扭转弹簧的工作形态与结构特点。建模全程采用全参数化驱动，所有尺寸参数均可根据实际使用需求调整，可快速修改簧丝直径、螺旋圈中径、有效圈数、直臂长度等核心参数，生成不同规格的同类型扭转弹簧模型，适配不同的机械设计场景，大幅提升同类零件的建模效率。
