埃斯特对位式精密工装夹具结构

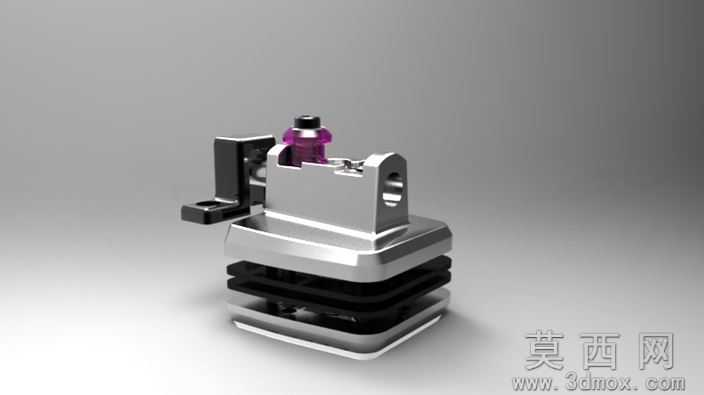

车间里小型精密零件装夹时最常碰到的痛点，就是重复定位精度飘移、快换时对位耗时长，传统侧压夹具还容易在薄壁件表面留下压痕，这套对位夹具的结构设计刚好戳中了这些现场问题。底座采用叠层弹性缓冲结构，三层叠放的黑色阻尼垫嵌在金属基座的卡槽里，不是简单的平面堆叠，每层垫的边缘都做了0.2mm的止退凸台，压合时不会出现侧向滑移，装夹过程中遇到切削振动时，阻尼层能逐层消解振频，不会让工件出现微位移。侧方的扳动压臂没有用常见的圆柱转轴，而是做了偏心凸轮锁紧结构，扳动角度控制在27度就能达到额定锁紧力，操作时不用反复拧动螺栓，单手就能完成开合，压头接触工件的位置嵌了紫色聚氨酯缓冲头，硬度控制在邵氏65度，压持铝件、塑料件这类软质工件时不会留下压痕，也不会因为硬接触碰伤工件的已加工面。对位基准设在基座顶部的V型定位槽，槽面做了0.01mm的平面度研磨，工件放上去就能自动找正中心，不用反复敲打工件调整位置，压臂的行程刚好匹配常见小型零件的装夹厚度，不会出现压空或者行程不足的问题。基座底部的唇边结构做了快换适配设计，能直接卡在通用工装台的T型槽里，不用额外拧动四个固定螺栓，换产时只需要扳动底座侧边的锁扣就能完成整组夹具的拆装，换线时间能压缩到原来的五分之一。加工适配层面，所有金属外露面都做了硬质阳极氧化处理，日常使用中不会被切削液腐蚀，也不容易被工件磕碰出凹痕影响定位精度，压臂和基座的连接销做了间隙配合公差控制在H7/g6，长期反复扳动也不会出现旷量，锁紧力衰减幅度控制在每年5%以内，不用频繁校准定位精度。顶部的锁紧旋钮做了滚花纹理，戴劳保手套操作时也不会打滑，微调对位时能精准控制压持力度，不会因为用力过大把薄壁工件压变形。这套结构没有多余的冗余设计，每个部件都对应现场装夹的实际痛点，没有为了好看做无用的曲面造型，所有棱角都做了R0.5的倒角处理，清理切屑时不会割伤操作工人的手，日常维护只需要定期在转轴位置滴少量润滑油，就能保证长期稳定运行，适配小型精密零件的铣削、钻孔、检测等多工序装夹需求，不用针对不同工序更换不同夹具。
