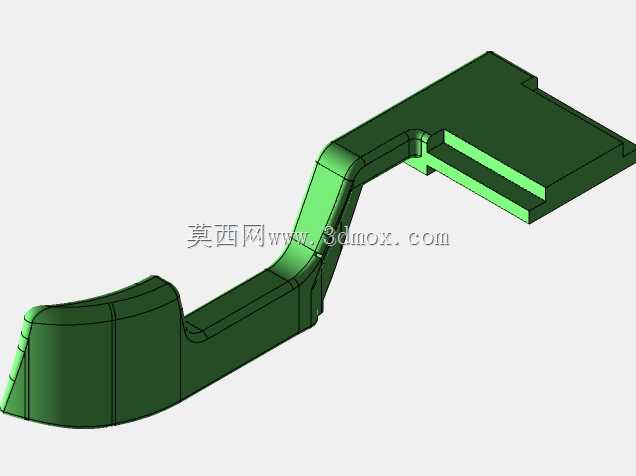

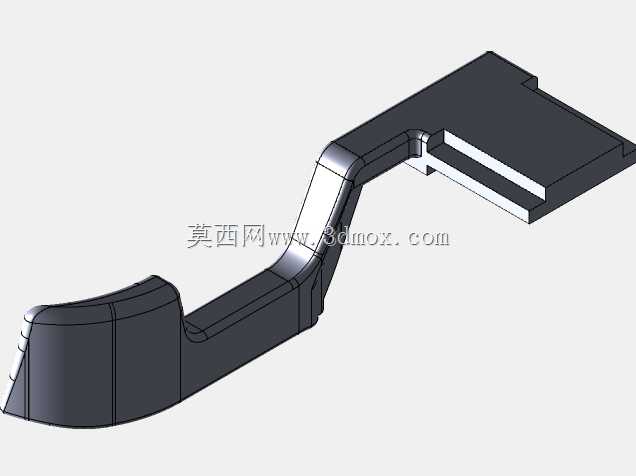

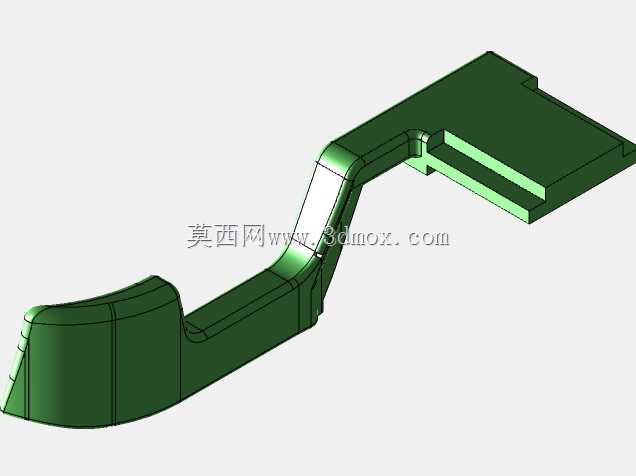

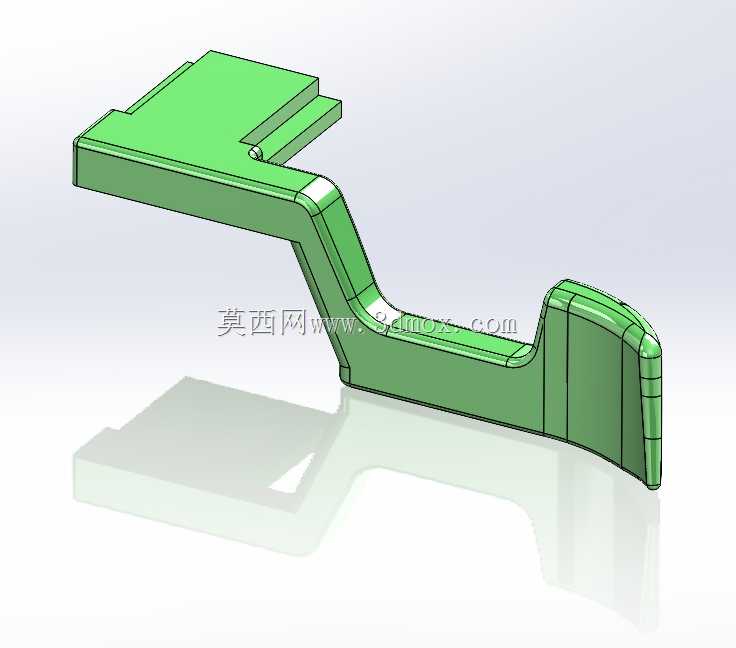

富士X胶片相机专用拇指握持托柄结构

　　在胶片摄影器材的配件设计领域，握持类辅件的结构合理性直接影响拍摄时的操作稳定性，尤其是旁轴结构的富士X系列胶片相机，机身本身厚度较薄，原配机身的拇指接触区域面积有限，长时间手持拍摄或者大光圈慢门拍摄时，很容易因为握持受力点不足出现机身晃动，影响成片清晰度。这款拇指握托的设计，完全围绕富士X系列胶片相机的机身背部轮廓做匹配，没有采用通用型握托的可调式结构，而是做了固定贴合的一体化构型，从根源上避免了可调结构带来的旷量问题。

　　从实际使用场景来看，这类拇指托主要服务于手持街拍、户外风光拍摄的胶片摄影用户，用户在单手持机调整参数、或者单手完成对焦按快门的操作时，拇指可以自然搭在握托的曲面支撑区域，分担其余手指的握持受力，不需要刻意用力夹紧机身就能保持机身稳定。设计过程中首先做了机身背部的轮廓逆向拟合，握托下端的贴合曲面完全匹配相机背部拇指区域的弧度，安装后不会突出机身过多，避免放入摄影包时出现勾挂，也不会遮挡相机背部的任何按键、拨轮以及取景器窗口。

　　结构上整体采用了等壁厚的弯折构型，壁厚控制在2.5mm，既保证了PLA或者树脂打印后的结构强度，不会因为日常受力出现断裂，也不会因为壁厚过大增加不必要的重量，整体重量控制在8g以内，安装后不会改变机身的整体配重平衡，不会出现头重脚轻的握持感。握托的上端支撑区域做了三段式的内凹防滑曲面，每段曲面的弧度都匹配拇指指腹的自然弯曲形态，拇指搭靠时不会出现侧向滑动，边缘位置做了R1.2的圆角处理，没有尖锐棱角，长时间握持也不会硌手。

　　安装边界方面，握托前端的插接结构完全匹配相机热靴的标准尺寸，插入热靴后不会出现松旷，不需要额外的粘接或者螺丝固定，依靠插接的过盈配合就能实现可靠固定，拆卸时只需要向上拔出即可，不会在机身上留下任何划痕或者安装痕迹。握托的整体长度控制在62mm，宽度最大处为18mm，安装后从热靴位置向机身右下方延伸，刚好覆盖拇指自然放置的区域，不会延伸到相机的LCD屏幕区域，也不会影响用户翻转屏幕或者查看屏幕参数。

　　从功能特性来看，这款握托除了提供握持支撑之外，还在侧面做了轻微的挡边结构，当用户拇指搭在握托上时，挡边可以限制拇指的侧向位移，即使用户手上有汗或者在低温环境下佩戴薄手套操作，也能稳定控制机身。和市面上常见的金属拇指托相比，这款结构的设计更侧重贴合度，没有做多余的装饰性结构，所有的曲面和弯折都是为了提升握持手感服务，没有为了外观牺牲实际使用的便利性。

　　设计过程中也充分考虑了不同用户的握持习惯差异，握托的支撑高度做了多轮迭代验证，最终确定的高度既不会因为过高导致拇指放置时过于僵硬，也不会因为过低起不到支撑作用，拇指放置时的关节角度保持在自然放松的15度左右，长时间握持拍摄也不会出现拇指酸痛的情况。整个结构没有活动部件，不存在长期使用后的磨损旷量问题，只要材料本身不出现老化，就可以长期稳定使用。
