马勒过滤器配套压力开关结构设计

　　在液压润滑系统的过滤回路里，这类压力开关是直接配套马勒系列过滤器使用的核心压差检测元件，日常工况里主要承担滤芯堵塞状态的信号反馈功能——当过滤器进、出口端的压差因为滤芯截留杂质逐步升高到设定阈值时，开关内部的膜片或者活塞结构会触发微动触点动作，把压差超标的电信号传递给设备的主控系统，要么直接触发面板报警提示运维人员更换滤芯，要么联动旁通阀的控制逻辑，避免滤芯因为压差过大被击穿，导致未过滤的油液直接进入下游精密元件造成磨损。

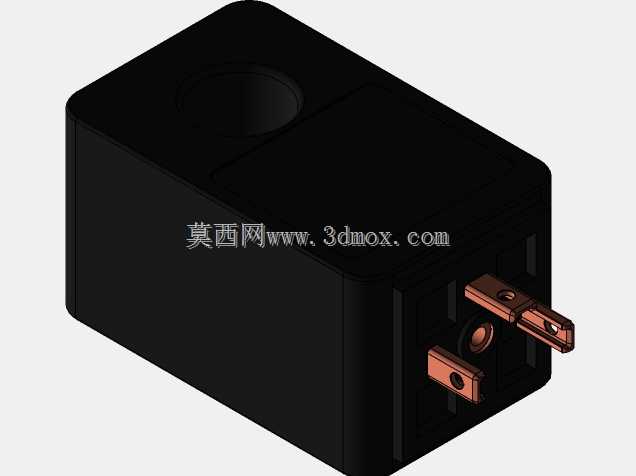

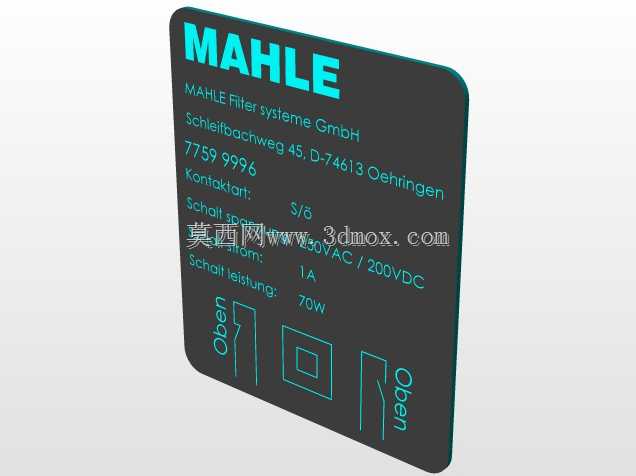

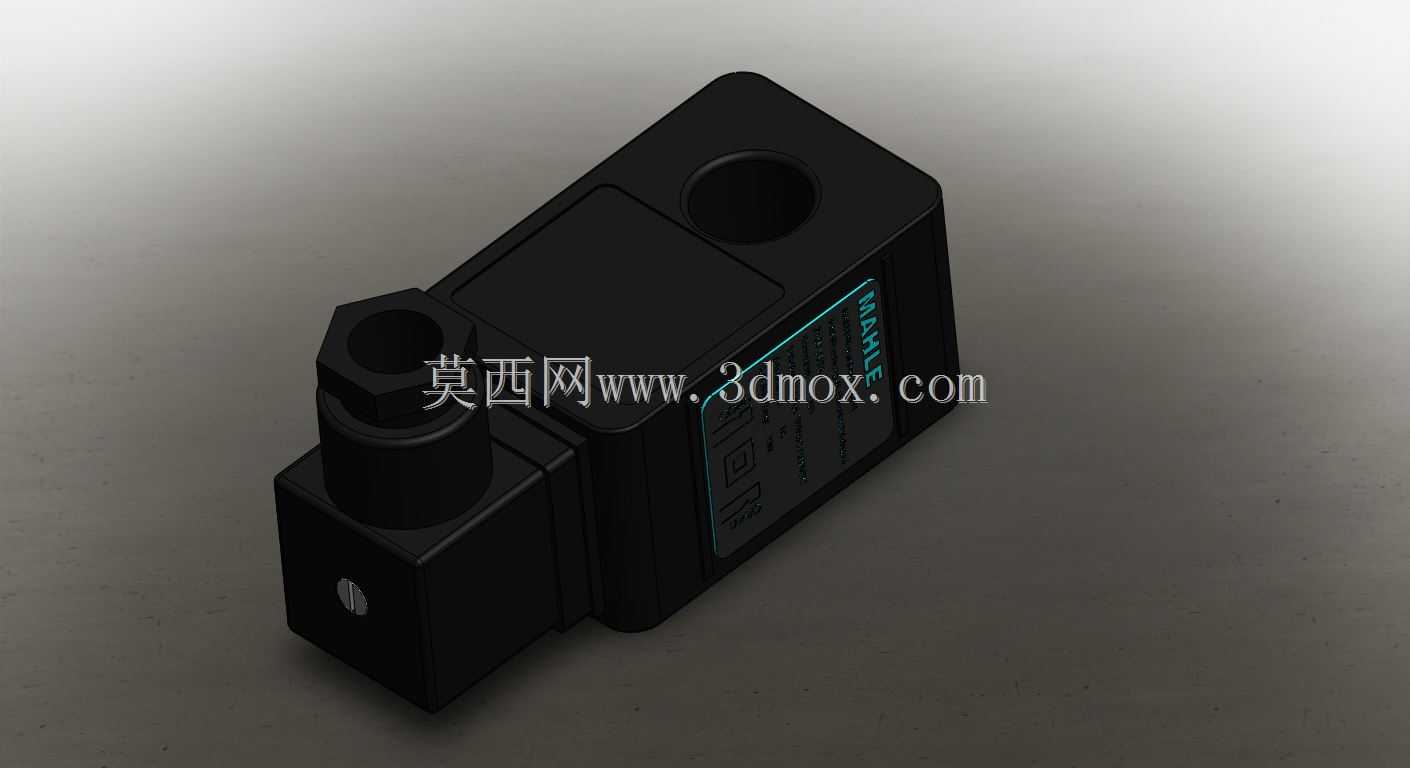

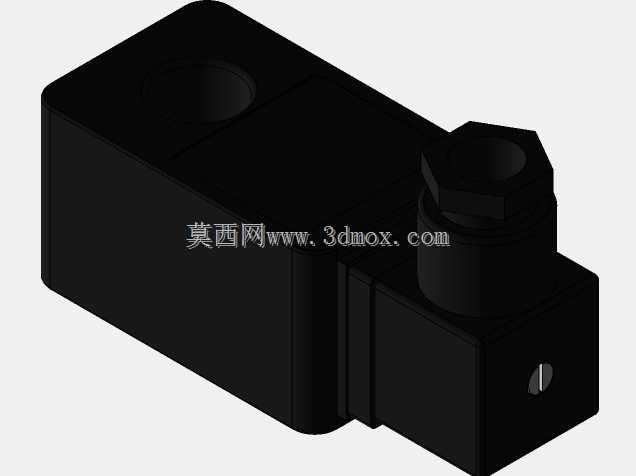

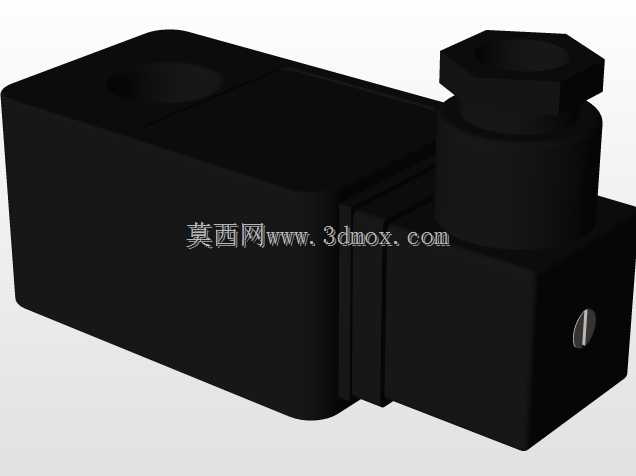

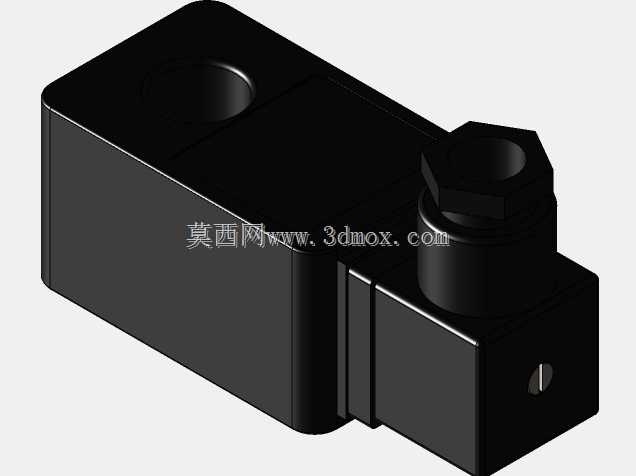

　　从实际安装场景来看，这类压力开关的安装边界完全适配马勒过滤器的标准接口位，主体采用方块式的紧凑布局，主体的两个安装面分别预留了油液通流孔和电气接线接口，油液侧的外螺纹接口直接拧入过滤器阀体预设的检测孔，不需要额外设计转接板，接线端采用顶部出线的六角锁紧结构，现场布线的时候可以直接套上防护波纹管，用锁紧螺母固定线缆，避免设备运行过程中的振动拉扯导致接线松脱。主体外壳做了全密封的发黑处理，能适应液压站周边常见的油污、轻微溅射的工况，侧面预留的标识位可以直接印刷压力设定值、接线定义等参数，方便现场运维人员快速核对参数。

　　设计这类元件的时候，首先要平衡的是检测精度和抗干扰能力，液压系统里本身存在频繁的压力脉动，要是开关的触发阻尼设计太小，很容易因为瞬时的压力波动出现误报警，所以内部的流道特意做了阻尼孔结构，能过滤掉毫秒级的压力冲击，只有持续稳定的压差升高才会触发触点动作，同时触发阈值的误差控制在5%以内，不会出现滤芯还没到堵塞寿命就提前报警，或者滤芯已经击穿还没触发信号的情况。外形尺寸上，主体的方块边长控制在40mm以内，突出过滤器阀体的高度不超过60mm，就算是在布局紧凑的集成液压阀站上，也不会和周边的管路、其他阀件产生安装干涉，安装的时候只需要用普通开口扳手卡住主体的六角受力位就能完成拧紧，不需要特殊的工装。

　　从功能适配性来说，这个结构可以覆盖马勒系列低压回油过滤器、压力管路过滤器的配套需求，内部的密封件采用耐油丁腈橡胶材质，兼容常规的矿物液压油、乳化液等常见工业介质，触点的额定负载能满足常规PLC数字量输入模块的信号要求，不需要额外加装中间继电器就能直接接入控制系统。在三维建模过程中，需要重点关注油道的同轴度公差，要是通流孔和安装螺纹的同轴度偏差超过0.1mm，安装的时候就会出现密封面偏斜，导致油液渗漏，另外外壳的壁厚要满足10bar以上的静压强度要求，避免长期承压出现壳体开裂。接线腔的密封结构采用O型圈加端面压紧的设计，防护等级可以达到IP65，就算是在有少量淋水的冶金、矿山设备工况下，也不会出现接线腔进水短路的问题。

　　实际选型匹配的时候，只需要核对过滤器的检测接口螺纹规格、开关的触发压差设定值，就能直接替换同规格的原装配件，不需要修改过滤器的本体结构，安装完成后不需要额外做参数校准，因为出厂时已经把触发压差调整到和马勒过滤器标配开关一致的数值，装上去就能直接投入使用。在设备日常运维过程中，这个开关的状态直接决定了过滤系统的保护可靠性，要是开关失效，滤芯堵塞后没有及时报警，旁通阀打开后未过滤的油液会持续冲刷下游的伺服阀、液压泵等精密元件，短期内就会造成元件磨损卡滞，所以建模的时候也特意把易损的密封件、触点模块做成了可拆分的结构，后期维护的时候不需要整体更换开关，只需要更换对应的密封或者触点组件就能恢复功能，降低运维成本。
