多联式蒸发器适配电池固定座结构设计

　　在小型便携蒸汽发生类设备的结构迭代过程中，电池供电的续航冗余设计一直是结构工程师需要平衡的核心点——既要控制整机的握持尺寸与重量，又要预留足够的电池安装空间，避免用户在户外使用、无外接供电场景下出现设备断电的问题，这款多联式电池固定座正是针对这类场景开发的承载结构。从实际使用场景来看，这类固定座主要适配内置蒸发模块的手持类蒸汽设备，设备工作时需要持续为发热芯供电，单节电池的续航往往无法满足长时间连续使用需求，多联并排的电池安装位可以在不增加设备径向尺寸的前提下，沿轴向拓展电池容量，同时保持握持部位的曲面贴合度，避免出现硌手、握持重心偏移的问题。

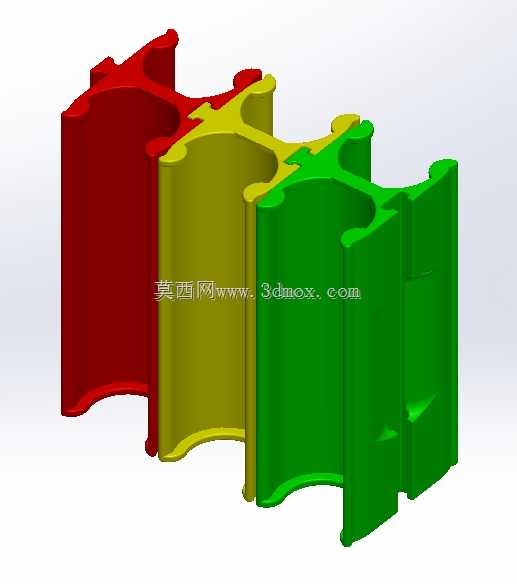

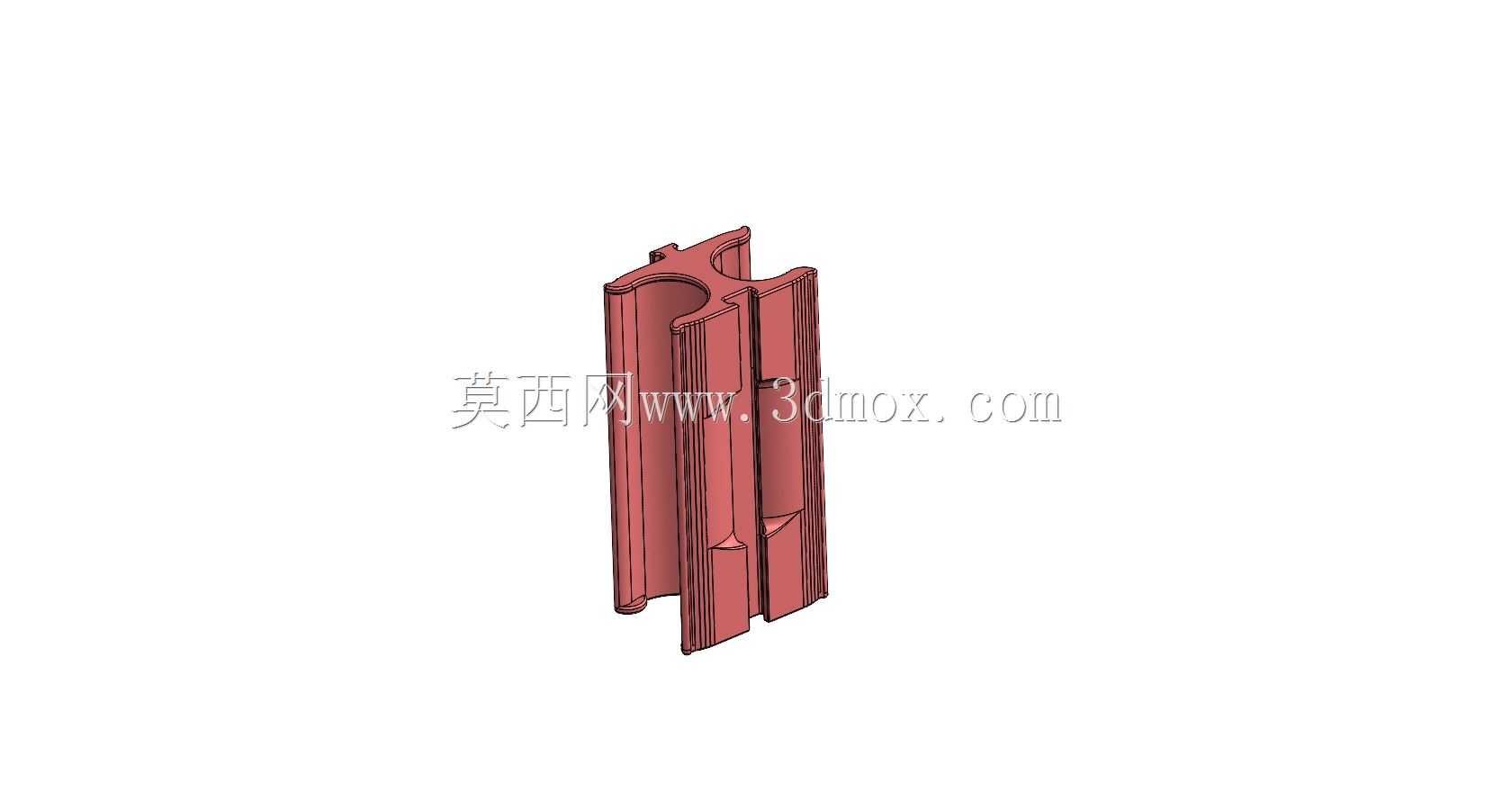

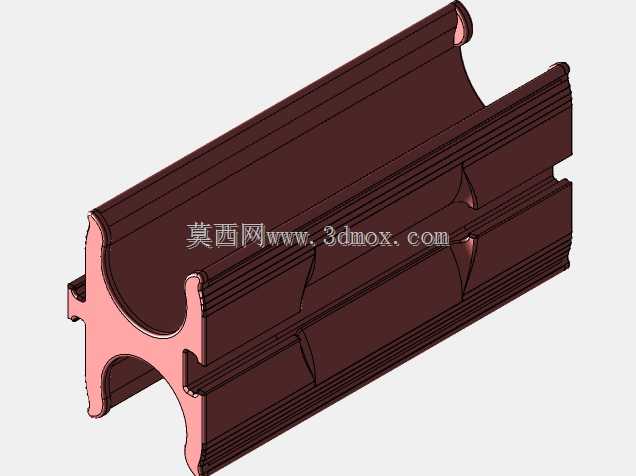

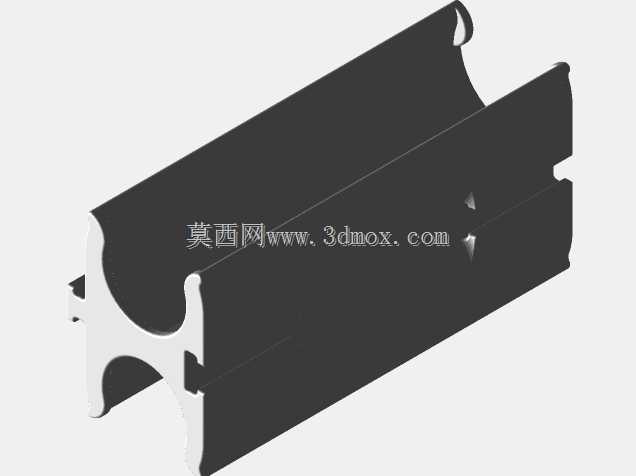

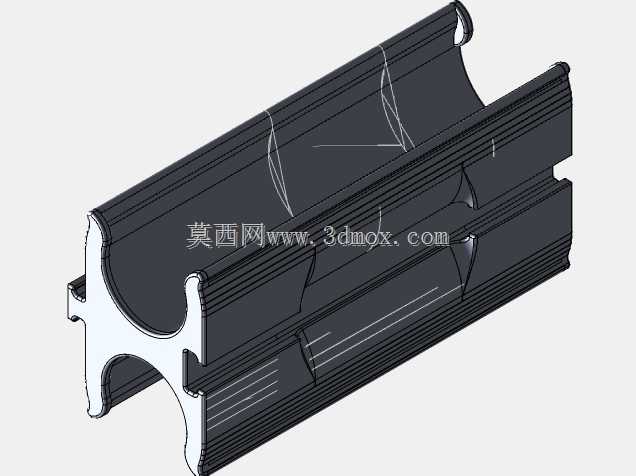

　　从功能特性上看，这款固定座采用一体化的分隔式腔体设计，三个独立的电池安装腔之间通过加强筋结构做隔断，既可以避免多节电池之间出现直接挤压、摩擦导致的外皮破损风险，又能利用隔断筋提升整个座体的结构强度，减少设备跌落时电池仓出现开裂、变形的概率。每个腔体的内侧都做了微弧面处理，和圆柱型电池的外圆曲面完全贴合，安装时电池可以顺着弧面滑入到位，不需要额外施加过大的按压力，同时弧面的贴合可以限制电池在仓内的径向窜动，避免设备晃动时电池出现移位导致的接触不良问题。座体上下两端的卡扣结构是和设备主壳体、端盖配合的安装位，卡扣的厚度做了渐变处理，根部做了圆角过渡，避免反复拆装出现应力断裂，卡扣的配合公差控制在0.1mm以内，既可以保证安装后无松动异响，又不会出现装配卡滞、拆卸困难的问题。

　　设计思路上，这款结构没有采用传统的独立电池仓拼接方案，而是选择了一体化多联排布的形式，核心考量是减少装配零件数量，降低整机的装配工序——传统拼接式电池座需要分别固定三个独立仓体，还要额外加装定位件，装配误差累积后容易出现电池对位不准的问题，一体化结构可以一次注塑成型，所有安装位的位置度由模具精度保证，装配时只需要将整个座体卡入壳体预留的安装槽即可，大幅提升装配效率。在座体的外侧，特意保留了和设备外壳曲面匹配的外轮廓，三个仓体的外弧面依次衔接，形成连续的握持曲面，不会出现突兀的棱角，同时外表面做了均匀的壁厚设计，壁厚控制在1.8mm，既可以保证足够的结构强度，又能控制整体重量，避免塑料件出现缩水、翘曲等成型缺陷。

　　从安装边界来看，这款电池座的整体外轮廓完全适配对应型号蒸发器的壳体内部空间，三个电池仓并排排布后的总宽度和设备握持段的内径一致，安装后座体的外侧和壳体内壁完全贴合，不会出现径向晃动；轴向长度上，座体的长度和标准18650电池的长度匹配，电池装入后两端的电极接触位刚好和端盖上的导电弹片对位，不需要额外加装电池延长套或者调整弹片位置。座体上预留的走线槽位于隔断筋的侧面，电池连接的导线可以顺着走线槽引到设备的主控板位置，走线槽的深度刚好可以容纳常规的硅胶导线，避免导线被电池挤压出现绝缘层破损的问题。另外，座体的端部做了限位挡边，挡边的高度刚好卡住电池的端面，避免电池在仓内出现轴向窜动，即使设备从1.2米高度跌落，电池也不会从仓内脱出撞击主控板或者发热模块。在实际的结构验证中，这款固定座经过1000次反复拆装测试后，卡扣的变形量小于0.05mm，仍然可以保持可靠的固定效果；高低温循环测试后，座体没有出现明显的形变，电池的安装松紧度保持一致，完全满足便携蒸汽设备的日常使用强度要求。
