204规格方形通风过滤单元结构设计

　　在工业电气机柜、变频调速设备柜体、户外电控箱的结构设计中，通风与防护的平衡一直是结构工程师需要重点考量的环节，这款边长204mm的方形通风过滤单元，正是针对这类场景开发的功能性配套部件。从实际应用场景来看，这类通风过滤单元多安装在柜体的进风侧或出风侧，既要保证柜内发热元件散热所需的通风通流面积，又要阻挡外界环境中的粉尘、絮状杂物、蚊虫进入柜体内部，避免积尘造成的电路绝缘下降、散热通道堵塞、元件触点接触不良等故障，尤其适合纺织车间、木工加工车间、户外基站机柜这类粉尘浓度较高、环境杂物较多的使用场景。

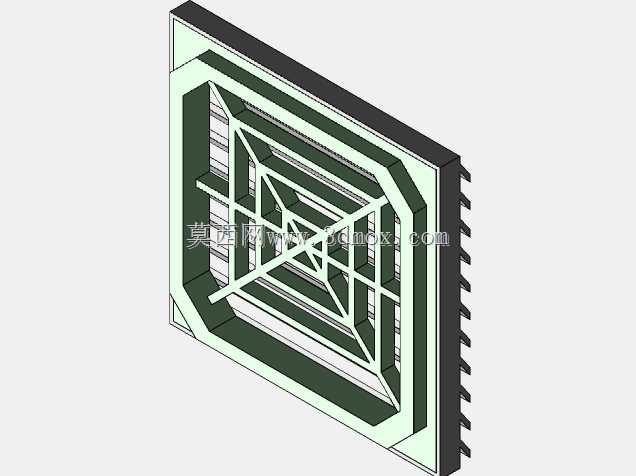

　　从产品功能特性来看，该单元采用多层复合结构设计，外侧为带加强筋的格栅防护面，格栅采用回字形嵌套的加强筋布局，既能够保证足够的开口率满足通风需求，又能提升整体平面的抗形变能力，避免安装后受外力挤压出现凹陷变形，格栅的筋条宽度经过优化，在保证结构强度的前提下尽可能减少对气流的阻挡，降低通风阻力。格栅内侧预留了过滤棉的安装腔体，可根据使用环境的粉尘等级选配不同过滤精度的过滤材质，从初效的防尘网到中效的过滤棉均可适配，过滤层采用抽拉式的安装逻辑，后期维护时无需拆卸整个单元，仅需抽出过滤层进行清理或更换即可，大幅降低现场维护的工作量。单元背部设置了一圈均匀分布的卡接齿结构，安装时无需额外的固定螺丝，仅需在柜体面板上开设对应尺寸的方孔，将单元从外侧推入卡接即可完成固定，卡接齿自带倒刺结构，安装后不会因柜体振动出现松脱，同时单元与柜体面板的接触位置设置了一圈密封筋，安装后可贴合面板表面，避免未经过滤的空气从安装缝隙进入柜内，保证过滤的完整性。

　　从设计思路来看，这款通风过滤单元在建模阶段就充分考虑了注塑生产的工艺可行性，所有筋条的拔模角度统一设置为1.5度，避免注塑脱模时出现拉伤，格栅的筋条厚度均匀控制在2mm，避免厚薄不均导致的注塑缩痕、翘曲问题，外框的壁厚设置为2.5mm，既保证整体的结构强度，又能控制材料用量降低生产成本。外形尺寸上，单元整体外轮廓为204mm×204mm的正方形，安装开孔尺寸对应为200mm×200mm，卡接结构可适配1mm至3mm厚度的钢板柜体，覆盖了市面上绝大多数标准电控柜的板材厚度范围，安装边界清晰，结构工程师在做柜体开孔设计时可直接调用该模型进行开孔定位，无需反复核对安装尺寸，减少设计阶段的出错概率。

　　在实际选型使用中，这款通风过滤单元可与同尺寸的轴流散热风扇配合使用，组成完整的柜体强迫风冷散热系统，过滤单元安装在柜体进风面，风扇安装在出风面，形成柜内的定向气流，将变频器、接触器、电阻等发热元件产生的热量带出柜外，同时过滤层阻挡外界粉尘进入，兼顾散热与防护需求。格栅的加强筋布局经过气流仿真优化，筋条的走向不会对进风气流产生明显的扰流作用，可降低气流通过时产生的风噪，适合对噪音有一定要求的室内安装场景。单元的外框边缘做了R3的圆角处理，既避免安装时尖锐边角划伤操作人员，也能提升产品的外观质感，适配各类工业设备的外观设计风格。
