公制螺纹修复工具套件收纳托盘

　　在机加工、设备维保、3D打印创客工坊的日常作业场景里，螺纹修复类工具属于高频取用却极易零散丢失的工装品类，这套适配Lang Tools公制螺纹修复套件的收纳托盘，正是针对桌面工位的工具定置管理需求设计，可直接适配Prusa i3 MK3S+这类桌面级FDM3D打印机的成型尺寸打印制作，无需额外拼接或后处理组装。

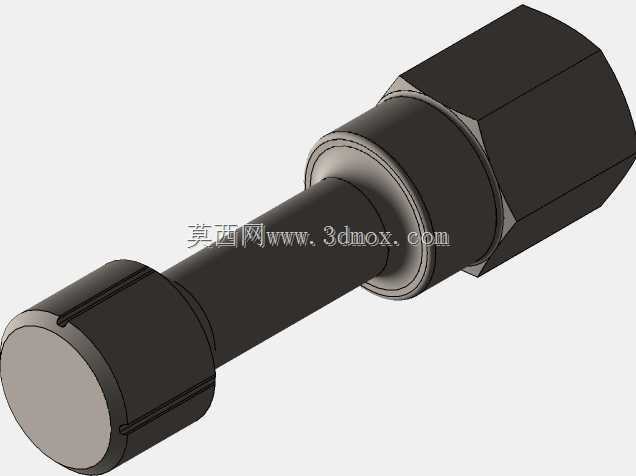

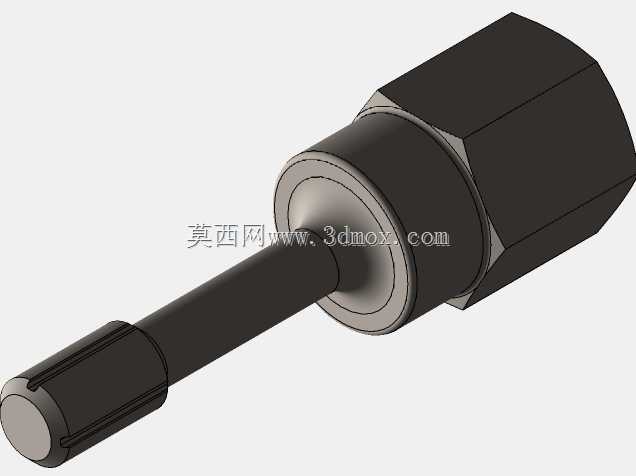

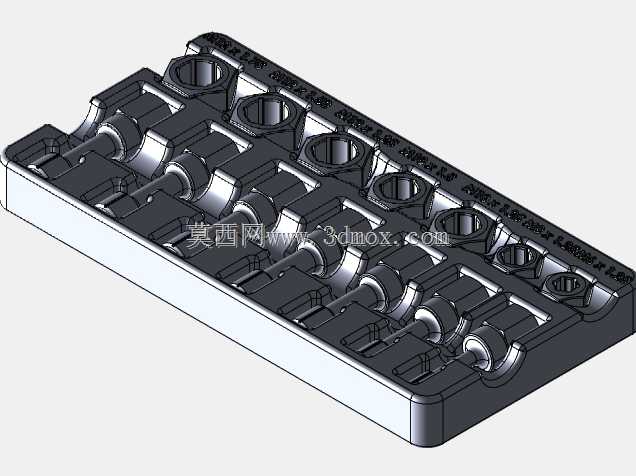

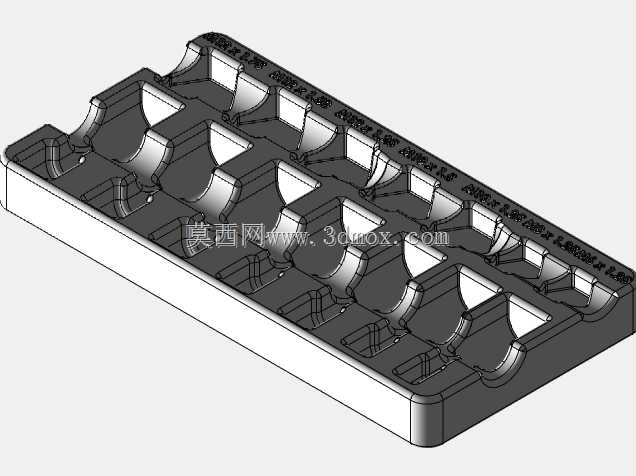

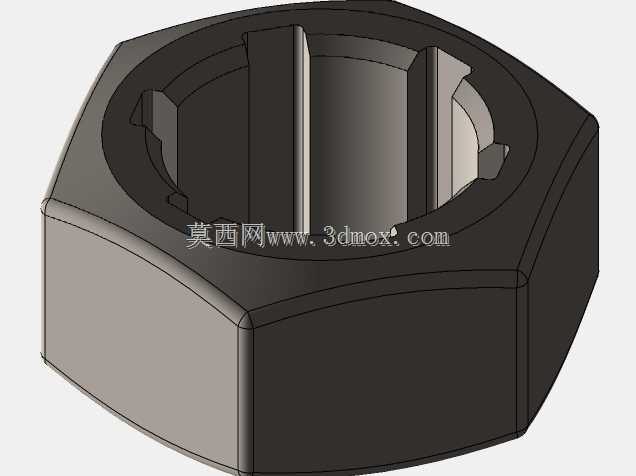

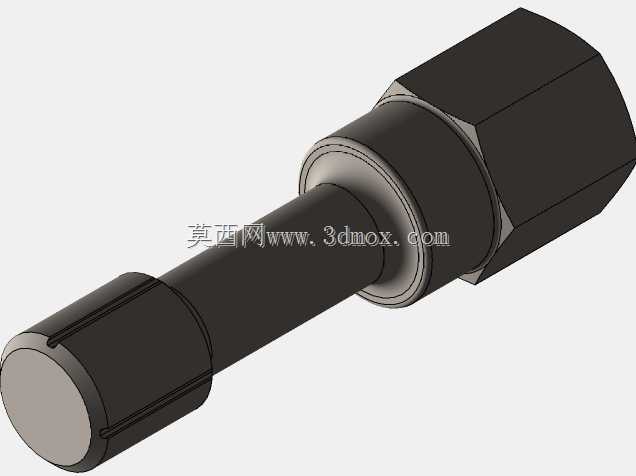

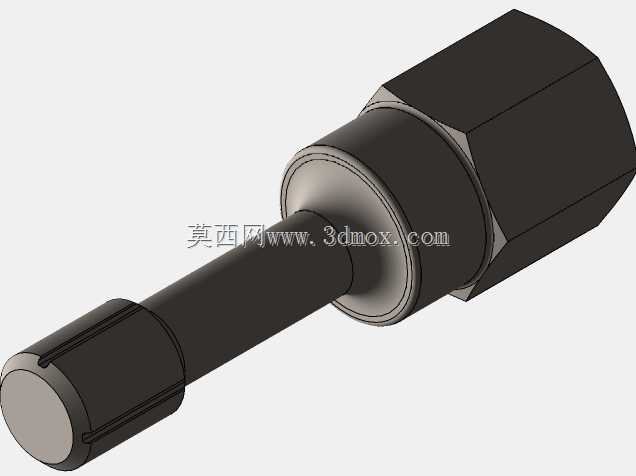

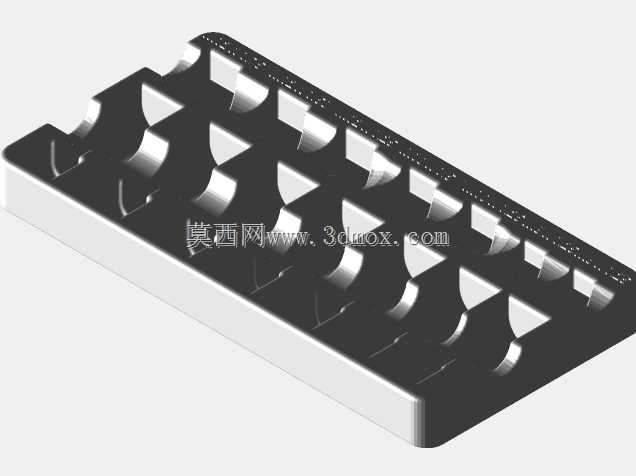

　　托盘的整体外形边界严格匹配对应螺纹修复套件的所有组件尺寸，底座区域预留了与丝锥、板牙、螺纹冲模外形完全契合的定位槽，每个槽位的轮廓公差控制在0.2mm以内，既保证工具取放顺畅无卡滞，又能避免工具在托盘挪动过程中出现窜动磕碰。设计阶段特意在托盘底座对应每个定位槽的位置嵌入了圆形磁铁安装位，磁铁采用过盈配合的安装方式，压入后无需额外粘接即可固定，能够对金属材质的螺纹修复工具产生足够的磁吸力，即使托盘出现小角度倾斜，工具也不会从槽位中滑落。

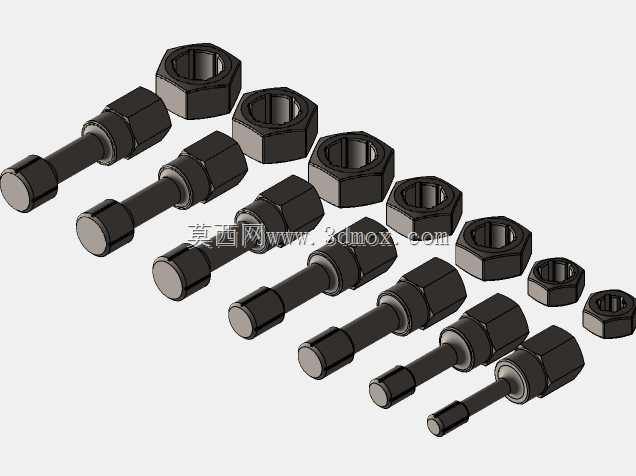

　　从实际使用场景出发，这类螺纹修复工具常被用于设备检修现场的损伤螺纹修复作业，比如车间内设备安装孔的螺纹滑牙修复、汽修场景下的螺栓孔螺纹重整、五金加工后的螺纹瑕疵修整，作业过程中工具频繁取用，如果没有统一的收纳定位，很容易出现丝锥、板牙混放，寻找对应规格工具耗费大量时间，甚至出现小型冲模掉落遗失的问题。这款托盘将所有公制规格的螺纹修复组件按使用频率排布槽位，常用的大规格丝锥放置在靠近托盘外侧的位置，小规格冲模放置在托盘内侧的防磕碰区域，槽位深度根据工具的长度差异化设计，较长的丝锥槽位深度达到工具总长的三分之二，避免工具放置后出现重心偏斜倾倒的情况。

　　设计过程中特意规避了多余的视觉装饰结构，所有槽位的边缘都做了R1.5的圆角过渡，既避免3D打印过程中出现应力集中导致的层间开裂，也能防止取放工具时锋利边缘划伤操作人员的手部。托盘的底部预留了0.3mm的打印补偿层，适配大多数桌面3D打印机的平台附着需求，打印完成后无需打磨底面即可平稳放置在工作台面上，不会出现晃动。需要注意的是，托盘上对应螺纹端、冲模的定位槽仅做视觉参考和基础定位，实际生产中不同厂商的螺纹修复工具毛坯尺寸可能存在细微偏差，如果需要适配其他品牌的同类型工具，可根据实际测量的工具尺寸对对应槽位的轮廓做0.1-0.3mm的尺寸微调，保证定位精度的同时不影响取放手感。

　　托盘的侧壁厚度设置为2.5mm，在PLA、PETG等常见3D打印材料的打印参数下，能够提供足够的结构强度，日常使用中即使不小心从1米左右的工作台高度掉落，也不会出现侧壁断裂或槽位崩缺的问题。托盘整体没有设置额外的卡扣或连接结构，属于一体化打印成型的工装件，打印完成后仅需去除支撑即可投入使用，无需二次组装。在工位定置管理的要求下，这类定制化的工具托盘能够大幅缩短工具寻找时间，减少工具遗失损耗，同时保持工作台面的整洁有序，尤其适合空间有限的桌面型加工工位、移动维保工具箱的内部收纳使用，可直接放置在工具箱的对应隔层内，配合磁吸收纳特性，即使工具箱在搬运过程中出现晃动，内部的螺纹修复工具也不会散乱混放。
