红蜥蜴K1 Pro3D打印机挤出热端结构

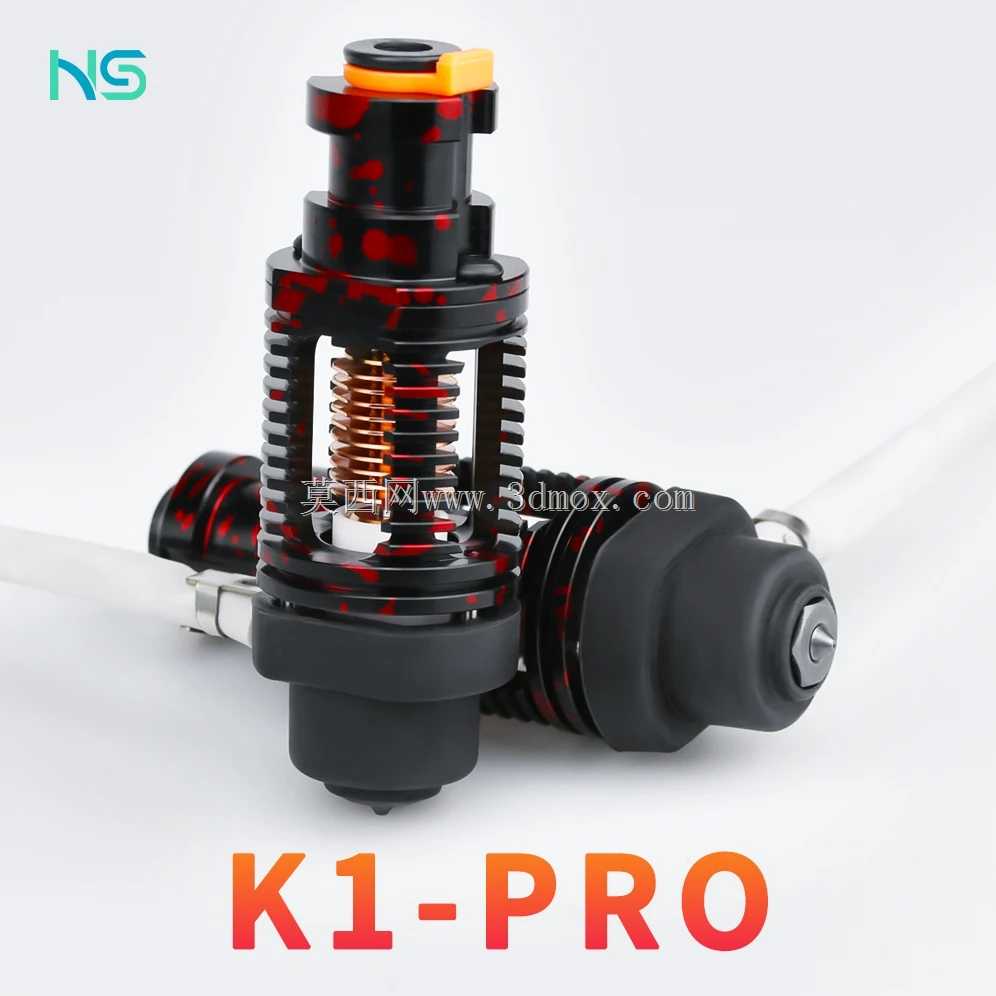

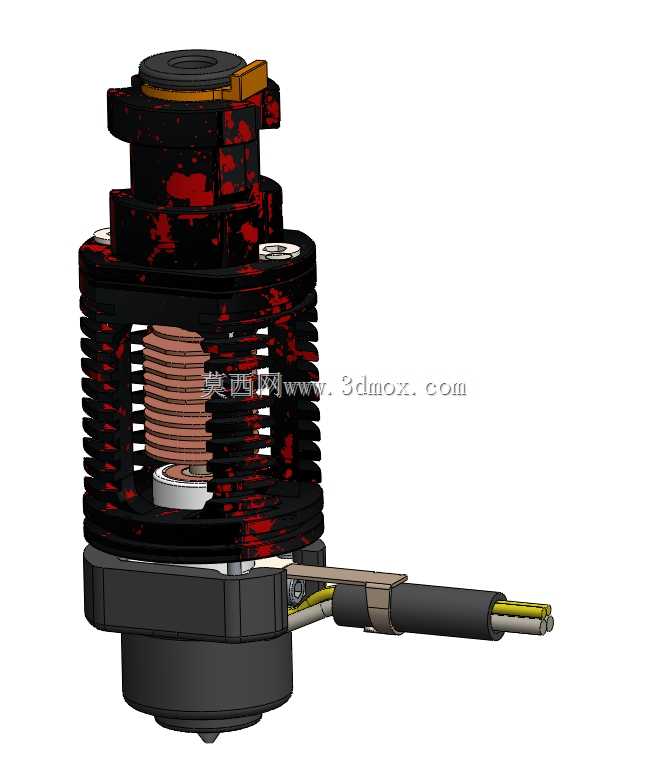

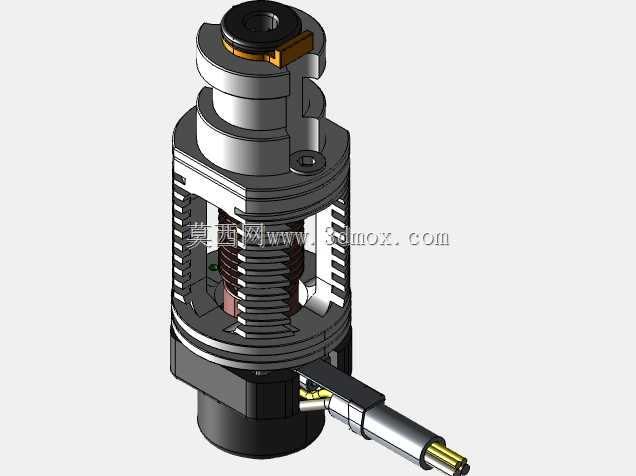

　　在桌面级FDM3D打印设备的核心功能部件中，挤出热端直接决定了耗材熔融效率、打印成型精度与长时间作业稳定性，是整机结构设计中需要反复校核安装边界、热传导路径与耗材进给路径的核心模块。这款适配高速打印场景的挤出热端，在结构设计上围绕高温熔融稳定性、进给阻力控制、散热效率平衡三个核心工程目标展开，整体采用分段式同轴布局，从顶部耗材导入端到底部喷嘴出料端，各功能段的同轴度公差控制在0.02mm以内，避免耗材进给过程中出现卡顿、偏移导致的断料或出料不均问题。

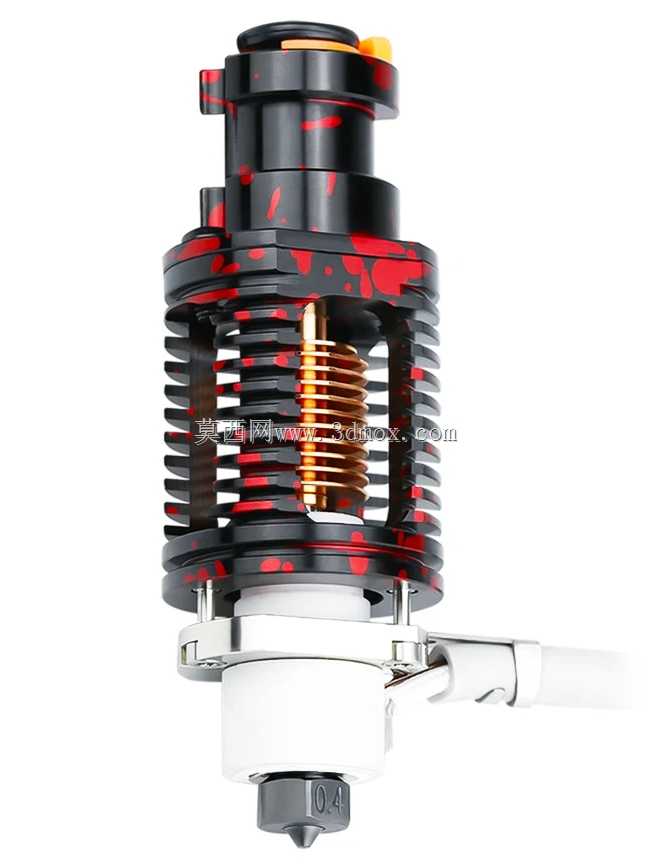

　　从实际应用场景来看，这类热端主要适配桌面级高速FDM打印设备，可兼容PLA、ABS、PETG、TPU等多种常用打印耗材，最高支持300℃的熔融作业温度，能够满足常规民用模型制作、功能件打样、小批量定制零件生产的使用需求。热端中段采用带密集散热鳍片的铝合金散热段，配合内置的聚四氟乙烯导料管，能够在喉管位置形成稳定的温度梯度，避免耗材提前软化膨胀造成的堵头问题，散热鳍片的齿距、齿高经过热仿真优化，在自然风冷条件下即可将喉管上部温度控制在耗材玻璃化转变温度以下，无需额外加装大体积散热风扇即可维持稳定工作，能够有效缩减挤出机构的整体安装体积。

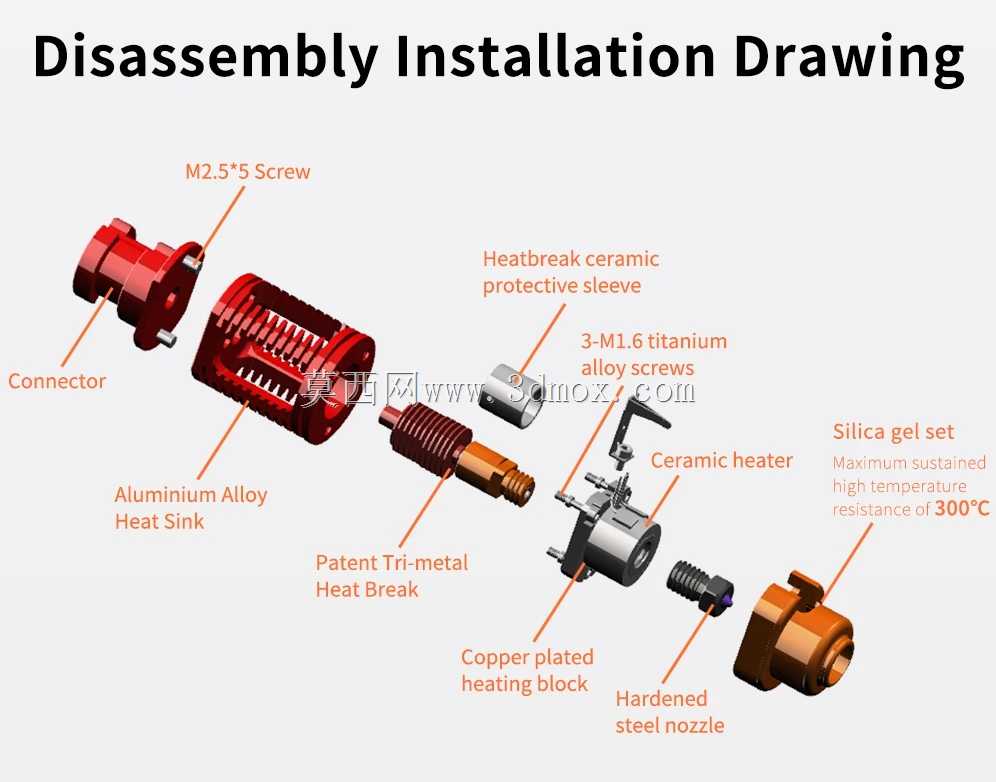

　　加热块部分采用高导热铜合金材质，内置插拔式加热棒与热敏电阻，加热块与喉管、喷嘴的连接位置采用锥面密封结构，避免熔融耗材从连接缝隙溢出造成的漏料问题，喷嘴采用硬化铜材质，内孔粗糙度控制在Ra0.8以下，能够减少熔融耗材流动阻力，同时具备更好的耐磨性能，长时间打印含碳纤维、玻璃纤维的填充耗材时，内孔磨损速率远低于普通黄铜喷嘴。热端顶部采用快插式耗材接口，适配1.75mm直径的标准打印耗材，接口处的弹性卡爪能够在耗材插入后自动锁紧，抽换耗材时只需按压接口压环即可快速拔出，无需额外工具操作，能够大幅提升换料效率。

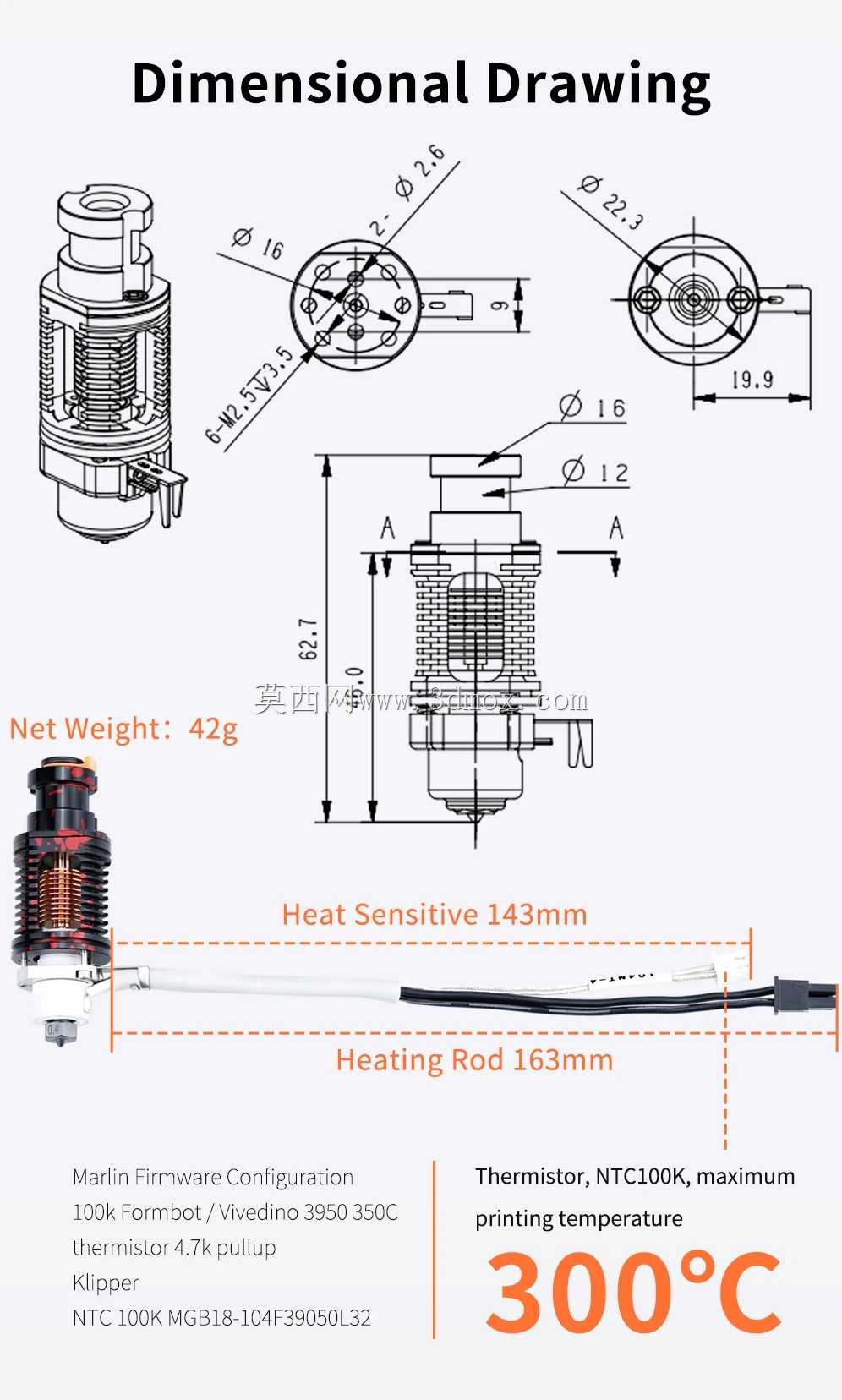

　　在安装边界设计上，这款热端的整体外径控制在22mm以内，安装固定位采用标准的螺纹连接结构，能够直接适配多数近程挤出、远程挤出的桌面级3D打印机安装位，无需额外设计转接支架即可完成替换安装。热端的进料端到喷嘴尖端的总长度经过标准化设计，替换后无需重新大幅调整打印平台的Z轴零点参数，能够降低设备调试的工作量。热端外侧的隔热套筒采用耐高温工程塑料材质，能够减少加热块向周边结构的热辐射，避免打印过程中热量传递到X轴运动滑块或挤出机齿轮部分，导致周边零件受热变形或耗材提前软化。

　　从结构设计思路来看，这款热端在平衡性能与装配效率上做了较多细节优化：所有连接螺纹均采用标准公制规格，日常维护更换喷嘴、清理喉管时，使用常规扳手即可完成拆装，无需定制专用工具；加热棒与热敏电阻的走线从散热段侧边的走线槽引出，走线位置做了圆角过渡处理，避免长时间运动过程中线材被磨损造成短路或测温失灵；弹簧预紧的散热段连接结构，能够在热端受到意外碰撞时提供一定的缓冲余量，避免喷嘴直接撞击打印平台造成喷嘴变形或平台损坏。

　　实际作业过程中，这款热端的熔融挤出效率能够支持最高300mm/s的打印速度，在高速打印工况下，加热块的温度波动能够控制在±1℃以内，不会因为耗材快速带走热量导致温度骤降造成出料不畅，配合近程挤出结构的送料齿轮，能够实现精准的耗材回抽控制，有效减少打印过程中的拉丝、垂料问题，提升成型件的表面质量。针对柔性耗材打印场景，热端内部的导料通道全程无变径台阶，导料管与加热块内孔的对接位置做了平滑过渡处理，避免柔性耗材在通道内堆积弯折，能够稳定打印硬度85A以上的TPU柔性耗材，拓展了设备的可用耗材范围。
