星球大战抵抗组织一阶标识立体造型

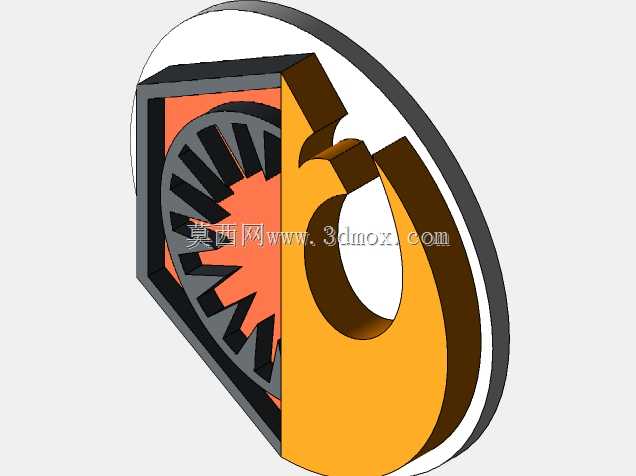

　　该立体标识造型采用分层嵌套的结构设计思路，整体以圆形徽标为基础外轮廓，通过不同厚度的实体块面拆分标识的图形元素，将平面化的视觉符号转化为具备真实空间厚度的实体结构。从结构拆分逻辑来看，外轮廓的环形边框采用独立的厚壁结构，边缘做了微小的圆角过渡处理，避免锐边带来的加工风险与触感不适，环形结构的厚度控制在整体厚度的三分之一左右，既保证外框的视觉辨识度，也不会因为过厚导致整体造型笨重。标识内部的图形元素分为两个核心区域，左侧的放射状齿形结构采用下沉式腔体设计，齿形的每个尖角都做了0.2mm的工艺倒角，适配3D打印、CNC铣削等常见的实体加工方式，不会出现加工过程中尖角崩缺的问题；齿形区域的底层填充色对应平面标识的橙色块面，

　　中层为深灰色的齿形凸起，两层之间的高度差设置为2mm，形成清晰的视觉层次，无需额外上色也能通过结构高差区分图形边界。右侧的弧形标识主体采用凸起式结构，高度与外环形边框保持一致，弧形的内孔为完整的贯通式圆孔，孔壁做了竖直拔模处理，拔模斜度控制在1度以内，既满足脱模或者3D打印的支撑需求，也不会破坏弧形的视觉流畅度。从安装适配的角度来看，该造型的背部预留了1.5mm深度的平整安装平面，可以直接粘贴背胶用于墙面、展架的固定，也可以在背部预留的沉孔位置加装磁吸件，适配金属展示面的快速安装需求；整体的外轮廓直径控制在150mm的常规装饰尺寸区间，厚度为20mm，既不会因为过薄显得单薄易损，

　　也不会因为过厚导致安装后突出过多影响通行或者视觉协调性。在实际应用场景中，这类立体标识既可以作为影视主题展厅的墙面装饰构件，也可以缩小尺寸后作为文创周边的摆件、键帽装饰，或者作为主题活动的标识立牌使用。设计过程中针对不同加工工艺做了结构适配：如果采用FDM3D打印制作，所有悬空结构的角度都大于45度，无需添加额外支撑就能完成打印，减少后期打磨的工作量；如果采用亚克力激光切割堆叠制作，每个分层的图形都做了闭合轮廓处理，切割后可以直接通过胶水对齐粘接，对位公差控制在0.1mm以内，保证堆叠后图形不会出现错位；如果采用金属CNC加工，所有的内角都做了R0.5的圆角处理，适配铣刀的最小加工半径，避免出现刀具无法加工的死角。结构的受力方面，

　　整体最薄的位置为齿形的尖端，厚度设置为1.2mm，满足日常摆放、粘贴使用的强度需求，不会因为轻微的磕碰就出现断裂；外框的环形结构采用等厚设计，壁厚为3mm，即使受到侧面的轻微挤压也不会出现变形。色彩分区的结构设计也降低了后期上色的难度，不同高度的块面可以通过遮挡喷涂的方式快速分色，不需要精细的手绘就能还原平面标识的色彩效果，相邻色块之间的高差形成了自然的分色边界，喷涂时不会出现色彩溢色的问题。
