标准两板注塑成型模架三维结构

　　这套模架结构是注塑成型生产环节里最核心的基础承载部件，日常接触的家电外壳、消费电子结构件、日用塑料配件的量产模具，几乎都要以这类标准化模架作为装配基体来搭建完整的成型系统。从车间实际使用场景来看，模架承担着合模时的锁模力传导、开模时的动定模导向、顶出机构的运动承载，以及成型过程中模具温度调节回路的布设支撑作用，没有精度达标的模架作为基础，哪怕模腔加工精度再高，也会出现合模错位、飞边超标、顶出卡滞等批量生产故障。

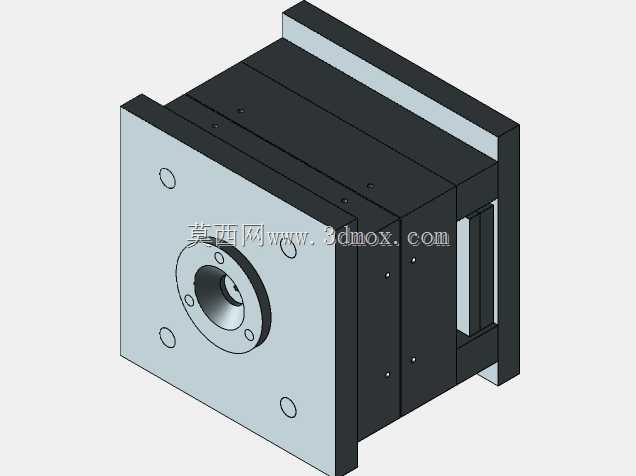

　　从结构设计逻辑来看，这套模架采用典型的两板模布局，定模侧设置了统一的法兰定位环，能够快速和注塑机的射嘴中心完成对中，定位环周边均匀布设的内螺纹安装孔，用于将定模部分锁紧固定在注塑机的定模板上，安装孔的位置公差控制在0.02mm以内，避免反复拆装后出现中心偏移。动模侧的四边设置了等高的支撑块，用于在合模时承受锁模力的同时，留出足够的顶出机构运动空间，支撑块的平面度要求控制在0.01mm/m以内，防止合模时出现模架倾斜导致的分型面贴合不严。

　　导向系统采用了四角对称布置的导柱导套结构，导柱的安装垂直度直接决定了动定模开合过程的顺畅度，设计时特意将导柱的导入端做了15度的倒角过渡，避免合模时出现导套啃伤导柱表面的情况，导柱和导套的配合间隙控制在0.008-0.012mm之间，既保证开合模的滑动顺畅，又能将动定模的同轴度误差控制在成型允许的范围内。模架的所有板件都做了精磨加工，分型面的表面粗糙度达到Ra0.8，保证合模后分型面紧密贴合，不会在注塑填充过程中出现溢料飞边。

　　从安装边界尺寸来看，这套模架的外形尺寸适配120-160吨锁模力的卧式注塑机，定模侧的定位环外径匹配注塑机标准定位孔尺寸，主流道衬套的球面半径和射嘴球面半径做了适配设计，保证射嘴和衬套贴合紧密无漏胶。动模侧的顶出孔位置和注塑机的顶杆位置完全对应，不需要额外加装顶出转接板就能直接完成安装，模架四周的码模槽宽度适配标准压块尺寸，上机安装时可以快速完成锁紧固定，减少换模调试的辅助时间。

　　在功能特性上，这套模架的板件都预留了标准的冷却水道布设空间，设计时不需要额外对模架板件进行大规模二次加工，就能完成模温调节回路的布设，水道的接口位置统一设置在模架的侧面，方便和车间的冷却水快速接头对接。顶出空间内可以根据产品结构需求，加装圆顶针、扁顶针、推板等不同类型的顶出元件，模架的复位杆位置做了标准化设计，合模时能够通过定模板的触碰带动顶出板精准复位，避免顶针残留位置偏差压伤模腔表面。

　　实际生产中，这类标准化模架的应用能够大幅缩短模具的制造周期，不需要设计人员从板件毛坯开始设计绘图，直接选用标准规格的模架后，只需要完成模腔、流道、顶出位置的细化设计即可，同时标准化的配件供应也能降低模具的后期维护成本，出现导柱导套磨损、板件变形等问题时，可以快速更换标准配件恢复生产，不需要重新定制加工非标结构件。模架的所有板件都采用了调质处理的模具钢作为基础材料，具备足够的刚性和韧性，能够承受长期反复的锁模压力冲击，不会出现板件变形开裂的问题，适配绝大多数热塑性塑料的注塑成型生产需求。
