工业车间物料转运栏式框架手推车结构

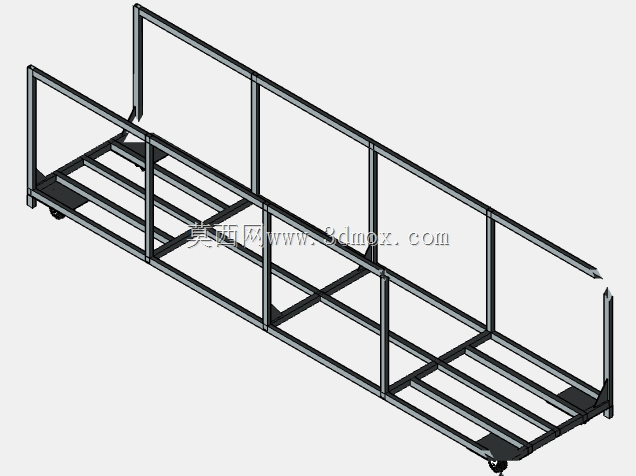

　　这款栏式框架手推车的结构设计，核心围绕生产车间内的长尺寸物料、规整箱装件的短距离转运需求展开，区别于普通平板手推车，双侧加高的栏架结构从根源上避免了转运过程中物料侧翻滑落的问题，尤其适配机械加工车间的长条型材、成组工装配件、装配线旁的零部件周转场景。从结构设计逻辑来看，整体采用矩形管材拼焊成型的框架式结构，没有多余的封闭蒙皮，一方面最大化降低了车体自身重量，减少推行过程中的人力负载，另一方面镂空的框架结构不会积存加工切屑、车间粉尘，日常清理维护十分便捷，不会因为杂物卡滞影响脚轮转动或者框架拼接处的锈蚀。底部承载面采用间隔排布的横置方管作为承载梁，而非整板铺设，这种设计既保证了承载面的结构强度，均匀分散放置物料的集中载荷，避免局部受力过大导致的框架变形，同时间隔的空隙可以让散落的切屑、切削液直接漏下，不会在承载面积存污染物料或者造成放置不稳。双侧的栏架采用竖置方管作为主支撑，中间加设横向连接杆形成网格状防护，栏架高度经过实际场景测算，刚好可以挡住常规周转箱的堆叠高度以及长度1米以内型材的重心位置，不会因为栏架过高导致上下物料时的操作阻碍，也不会因为栏架过低失去防侧翻的作用。

　　车体两端的底部预留了脚轮安装位，采用定向轮与万向轮搭配的安装布局，推行端设置万向轮搭配刹车结构，既可以保证长距离直行转运时的方向稳定性，也能在狭窄的设备通道、货架间隙内灵活转向，停靠时踩下刹车即可固定车体位置，不会因为车间地面的轻微坡度出现溜车问题。从安装边界尺寸来看，车体整体宽度控制在0.8米以内，刚好适配车间内多数人行通道、设备侧方检修通道的通行宽度，不会因为车体过宽影响正常通行；长度方向根据常规物料的转运尺寸设定，既可以放置单根长尺寸型材，也可以并排放置两个标准尺寸的工业周转箱，承载能力覆盖车间内绝大多数非重型物料的转运需求，额定承载范围内框架不会出现明显的挠度变形。

　　框架的所有拼接处都采用满焊处理后打磨焊道，避免尖锐焊渣划伤操作人员或者刮破物料包装，管材端部都加装了塑料封盖，防止车间内的切削液、水汽进入管材内部造成锈蚀，延长车体的实际使用寿命。在实际使用场景中，这款手推车可以适配机加工车间的工序间物料转运、装配线旁的零部件补料、仓储区到生产区的成箱物料配送，甚至可以作为临时的物料暂存架放置在工位旁，不需要额外的存放空间，镂空的结构也方便随时查看剩余物料数量。设计过程中特意规避了复杂的弯折结构与特殊定制型材，全部采用市场常规规格的矩形方管制作，加工时只需要按照尺寸切割后拼焊即可，不需要开模或者定制特殊配件，后期如果出现局部管材变形，也可以直接切割替换同规格管材，维护成本极低。

　　车体的推行端没有设置额外的突出扶手，而是直接利用端部的栏架上沿作为推握位置，进一步减少了车体的整体外廓尺寸，在狭窄空间内转向时不会因为突出的扶手刮碰周边设备或者货架，同时推握位置的高度符合人体工程学设定，站立推行时手臂自然弯曲即可搭在栏架上沿，长时间推行也不会造成过度的肢体疲劳。底部承载梁的排布间距经过载荷校核，放置周转箱时不会出现箱底局部塌陷的问题，放置长条型材时也能保证至少三处支撑点，避免型材因为支撑点不足出现弯曲变形，对于表面精度要求较高的加工件，还可以在承载梁上加装橡胶垫，避免转运过程中金属表面磕碰划伤。
