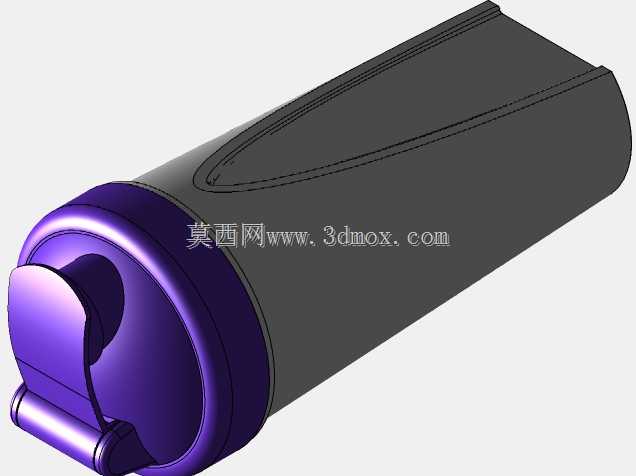

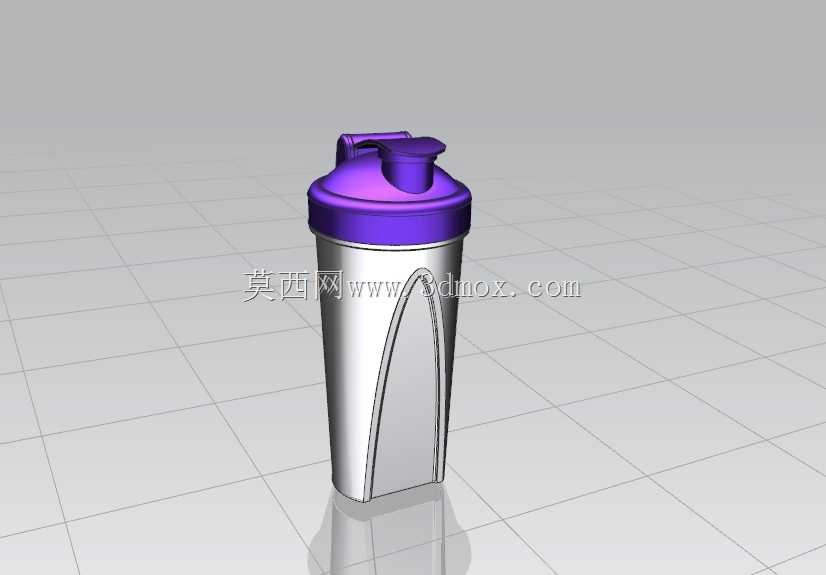

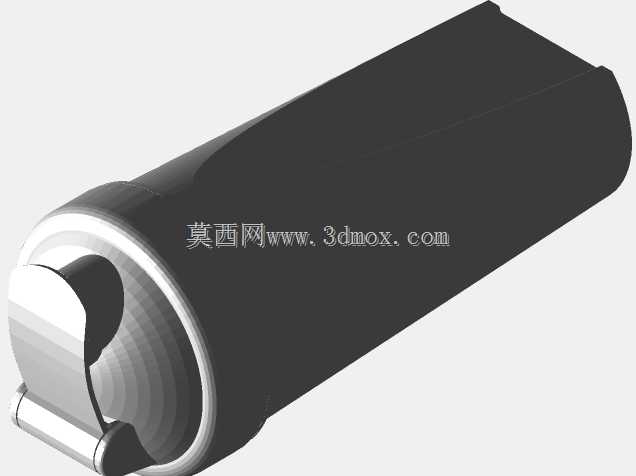

便携运动摇摇杯结构三维设计

　　日常健身场景、户外通勤场景中，这类带密封翻盖的便携摇摇杯应用覆盖度极高，不管是健身房内冲调蛋白粉、办公场景冲泡代餐粉，还是短程出行携带常温饮品，都能适配使用需求，核心作用是在晃动场景下保证杯内液体不渗漏，同时兼顾握持的贴合感与饮用的便捷性。从结构设计逻辑来看，杯体采用上宽下窄的微锥造型，并非单纯为了外观辨识度，更多是考虑手持握持时的受力贴合——成年人手掌自然围合的弧度刚好匹配杯身中段的收腰曲面，长时间握持不会产生硌手的应力集中点，同时锥度设计也让杯体在放置时重心更靠下，意外触碰时的抗倾倒能力比直筒杯提升不少。杯盖部分的翻盖结构做了内嵌式密封胶圈预留位，建模时特意在盖体与杯口的配合面留了0.3mm的胶圈安装槽，

　　这个尺寸是参考常规食品级硅胶圈的压缩量设定的，扣合时胶圈产生15%左右的弹性形变，就能实现倒置不漏水的密封效果，翻盖处的卡扣采用悬臂梁式结构，扣合行程控制在2mm，既不会因为卡扣过紧导致单手开盖费力，也不会因为扣合量不足导致晃动时松脱。杯身侧面的内凹弧形造型，除了提升握持手感，还能在冲调粉状饮品时减少液体晃荡产生的漩涡死角，配合摇摇球使用时，粉块能顺着弧面被打散，不会在杯底直角处堆积结块。从安装边界与尺寸适配角度，杯体总高控制在210mm左右，杯口外径85mm，刚好能适配常规车载杯架的70-90mm夹持范围，放在车门杯架、健身包侧袋时不会因为尺寸过大卡滞，杯底做了3mm厚度的平底加强筋，放置在光滑台面时不会因为杯底变形产生晃动，

　　同时加厚的底壁也能降低日常放置时的磕碰损伤概率。设计过程中特意规避了传统摇摇杯的直角转角结构，所有内壁转角都做了R5以上的圆角过渡，一方面是清洗时不会残留清洁死角，另一方面注塑成型时能减少应力集中，降低杯体受挤压开裂的风险。杯盖的饮口做了内收式的导流设计，饮用时液体顺着导流面流出，不会因为杯内气压差导致液体喷溅，翻盖顶部的凸起拨片刚好贴合拇指的发力角度，单手握持时拇指向上拨动就能完成开盖动作，不需要双手配合，适配运动中单手操作的使用场景。杯身壁厚控制在2mm，采用食品级PP材质的话，这个壁厚既能保证杯体的结构强度，装满液体时不会因为侧壁过薄产生形变，也不会因为壁厚过大导致整体重量超标，空杯重量控制在150g以内，

　　日常携带不会产生额外负重感。考虑到日常使用中的磨损场景，杯盖与杯身的旋转配合螺纹做了三头梯形螺纹设计，相比普通单头螺纹，拧合时的行程更短，旋转120度就能实现完全锁紧，同时梯形螺纹的接触面更大，反复拧合的磨损量更小，使用寿命比普通细牙螺纹提升三倍以上。杯身的外表面没有做多余的凸起结构，除了侧面的内凹握持区，其余面都是光滑曲面，放在包内时不会勾扯衣物或者其他物品，取放更加顺畅。
