便携式水下观测遥控潜器结构设计

　　这款水下遥控潜器的结构设计，核心围绕近岸浅水域的便携作业需求展开，区别于传统重型工业ROV的大体积、高配套门槛设计，整套结构在布局阶段就优先考虑单人携带、快速部署的使用场景，可覆盖近岸水产养殖巡检、水下管线浅埋段排查、小型水域搜救辅助、近海水下结构目视检测等多类轻量化作业场景，无需配套大型吊放设备与专用作业船，单人即可完成岸边投放与回收操作。

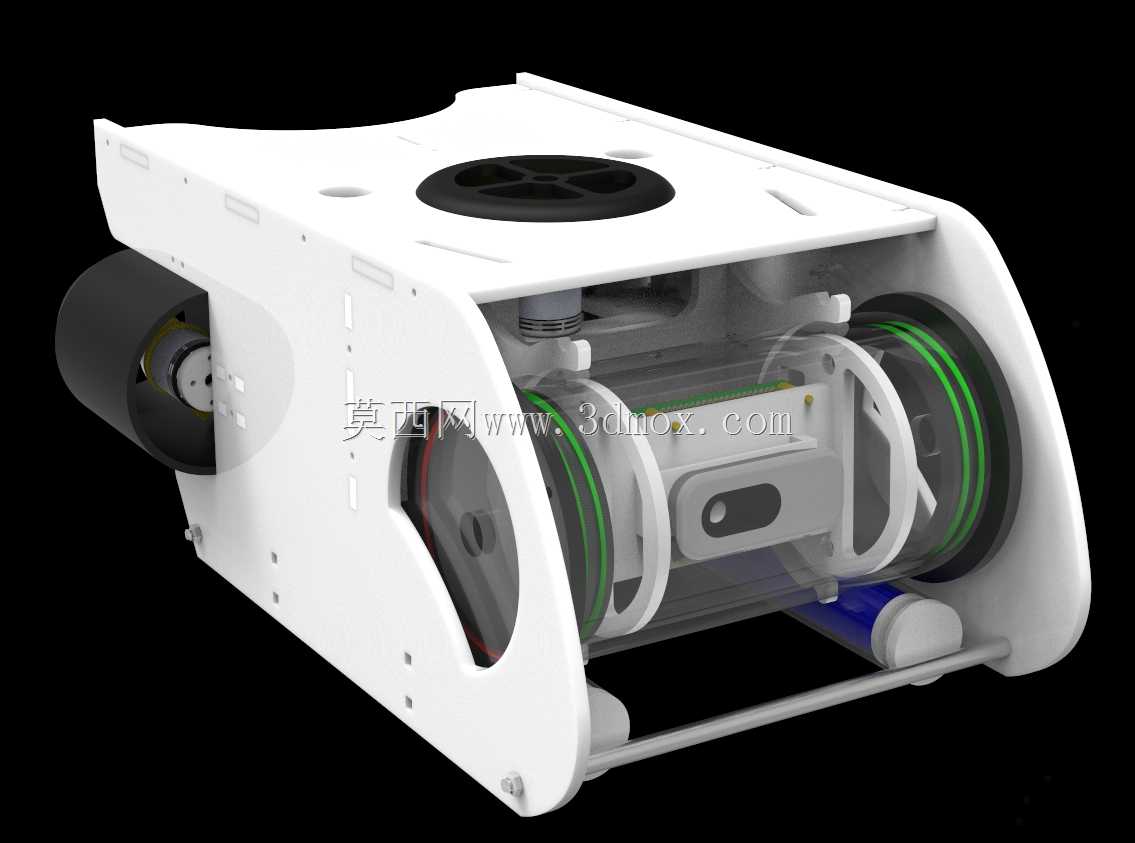

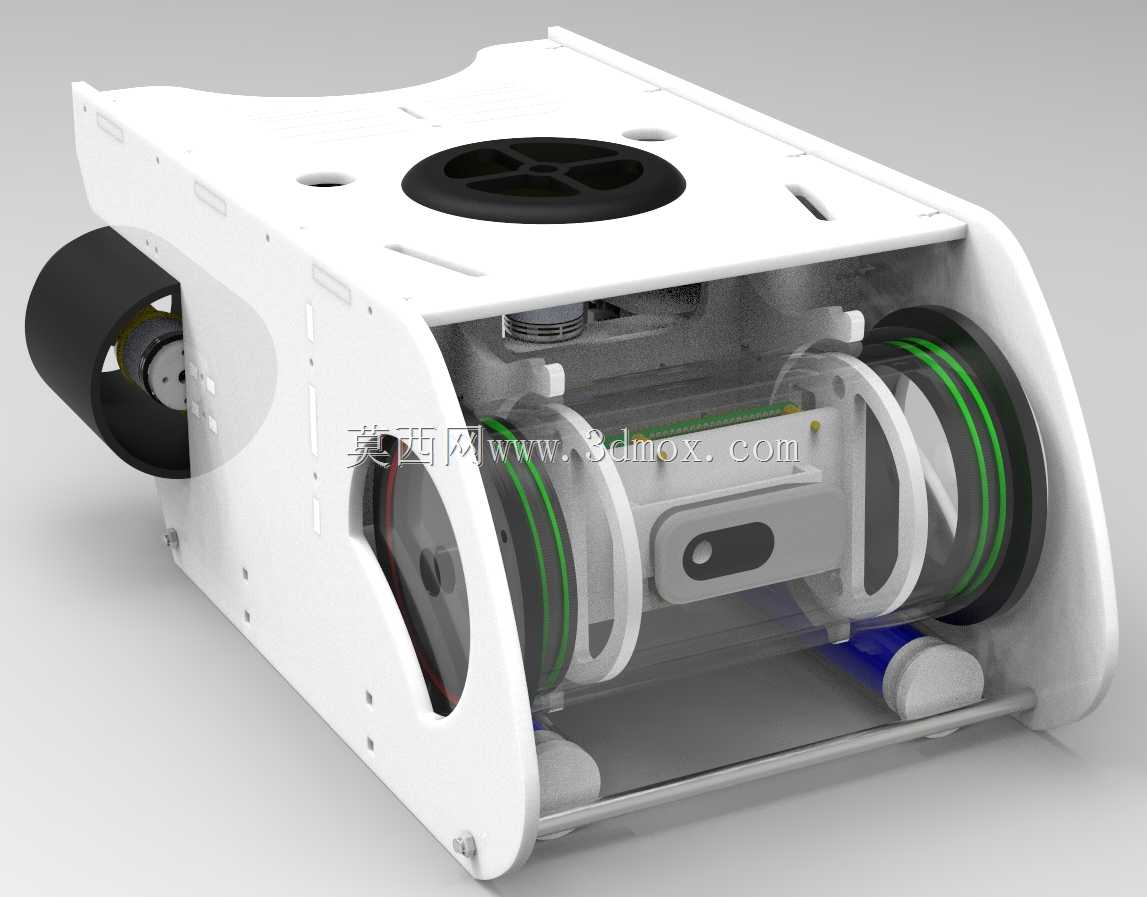

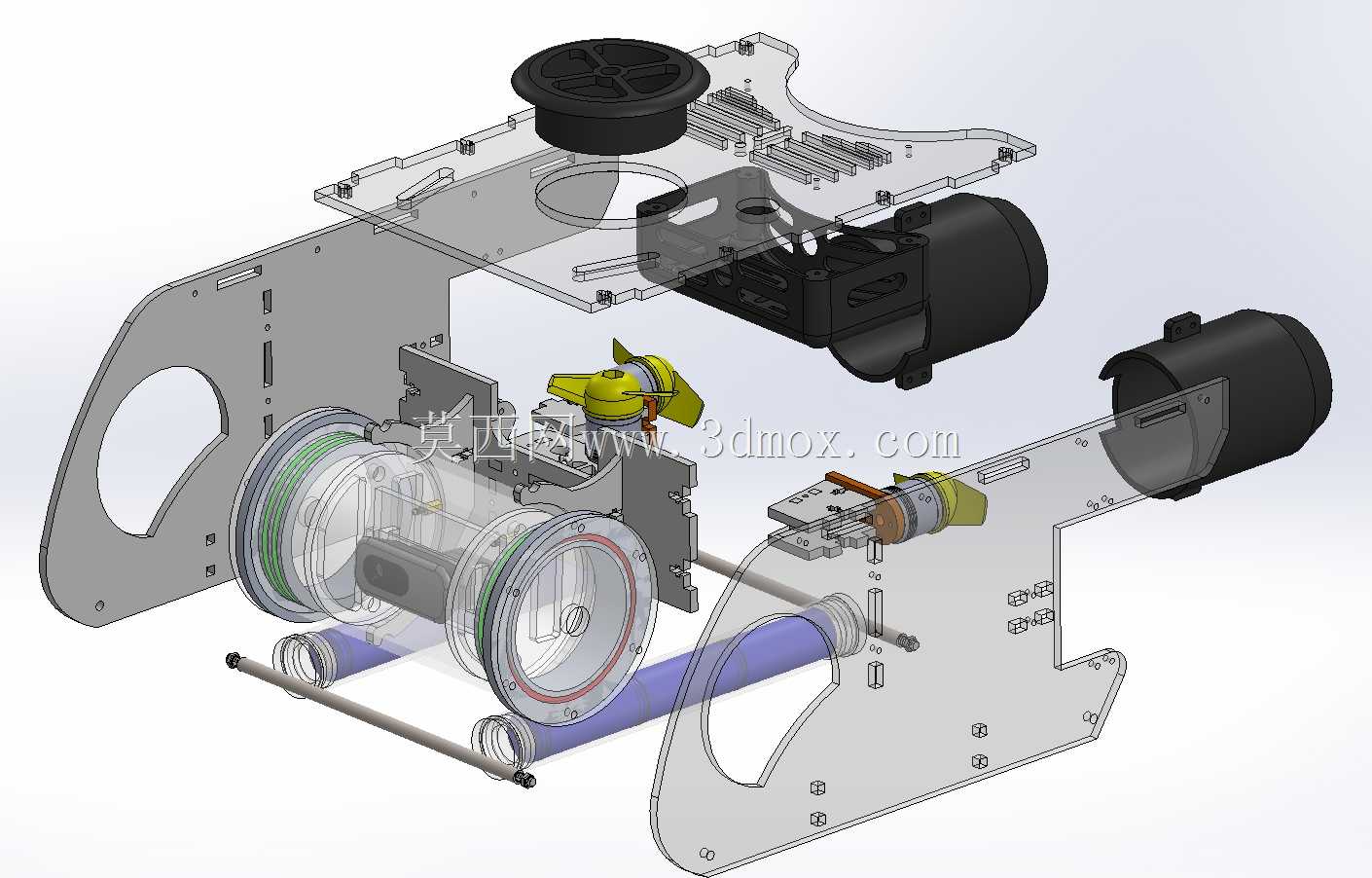

　　从整体结构布局来看，潜器采用对称式框架承载设计，主体框架使用耐海水腐蚀的高分子板材加工成型，所有板材拼接处均采用嵌入式定位槽加紧固件锁合的结构，避免长期水下使用出现连接松脱问题，框架整体做了圆角过渡处理，既减少水下航行的紊流阻力，也能避免投放回收过程中剐蹭操作人员或磕碰岸基设施。框架两侧对称布置推进单元，推进器外侧加装弧形导流防护结构，既可以优化推进水流的导向效率，也能防止水下杂物缠绕螺旋桨，同时避免潜器靠岸时推进器直接碰撞礁石或硬质结构造成损坏。

　　潜器中部设置透明密封舱段，该舱段为核心电控与观测模块的安装空间，舱体采用径向密封加端面密封的双重密封结构，密封槽的尺寸公差经过反复校核，可满足浅水域额定工作水深的静压密封要求，舱体两端的端盖采用快拆式锁合结构，无需专用工具即可开启完成内部模块的调试与维护，舱体内部预留了标准化的安装导轨，可根据不同作业需求更换观测摄像头、小型水质传感器等拓展模块，无需改动主体框架结构。潜器顶部设置浮力调节模块安装位，出厂状态下通过固定浮力材料将潜器整体调整为微正浮力状态，一旦动力系统出现意外断连，潜器可自动上浮至水面，降低设备丢失风险，浮力材料采用镂空嵌入式安装，与顶部框架齐平，不会额外增加航行阻力。

　　动力控制部分的硬件布局充分考虑了散热与走线合理性，主控驱动模块安装在密封舱内的减震安装座上，所有穿舱线缆均采用专用水密接插件，接插件的安装位置做了凸台防护，避免磕碰造成接插件松动。潜器前部预留了辅助照明与摄像头的安装位，摄像头采用俯仰角度可调的安装支架，可在水下通过控制端调整观测视角，覆盖正前方到斜下方的观测范围，满足水下结构排查、异物寻找等不同视角需求。潜器底部设置可拓展的载荷安装位，可根据作业需求加装小型机械抓手、声呐探测头等轻量化作业附件，安装位采用标准化的孔位布局，附件更换无需重新打孔加工。

　　从安装边界与尺寸控制来看，整套潜器的外形尺寸控制在单人可手提的范围内，整体重量经过优化，不含线缆的干重满足单人搬运的承重要求，配套的岸基通讯模块采用轻量化设计，可通过普通网线与潜器连接实现控制信号与视频信号的传输，无需复杂的通讯解码设备，普通智能终端即可完成操控，大幅降低了使用门槛。框架上的所有外露紧固件均采用耐海水腐蚀的材质，不同材质接触的位置做了绝缘隔离处理，避免长期水下使用出现电偶腐蚀问题，延长设备的整体使用寿命。推进器的安装位置经过流体仿真校核，左右推进器的推力线与潜器重心处于同一水平面，可减少航行过程中的俯仰力矩，提升水下航行的稳定性，水平方向的推力差可实现潜器的原地转向，在狭窄的水下空间内也能灵活调整姿态，适配涵洞、养殖网箱周边等狭小水域的作业需求。
