UMC500ss五轴联动CNC加工中心结构

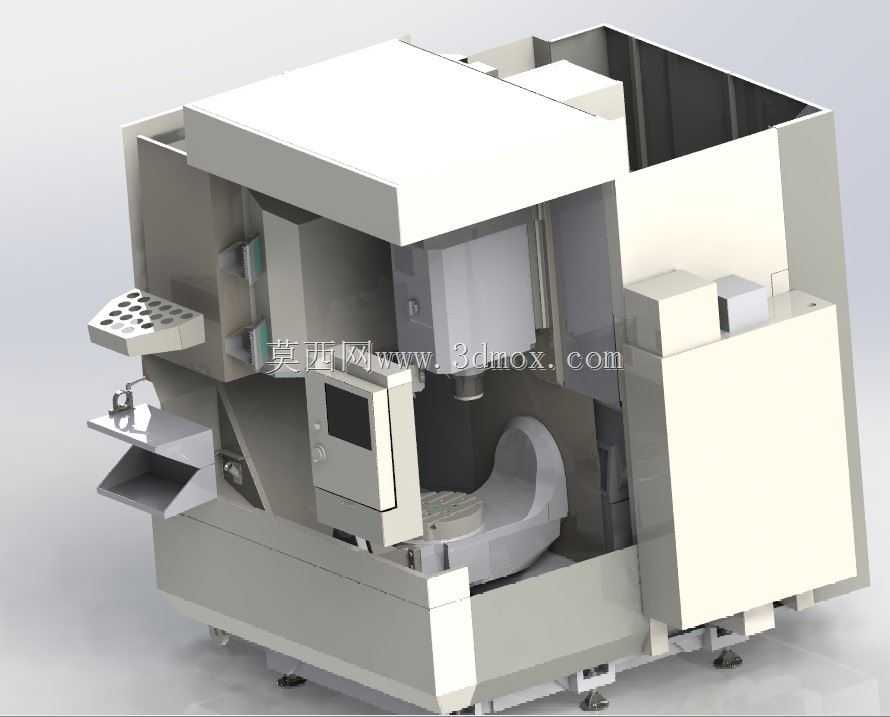

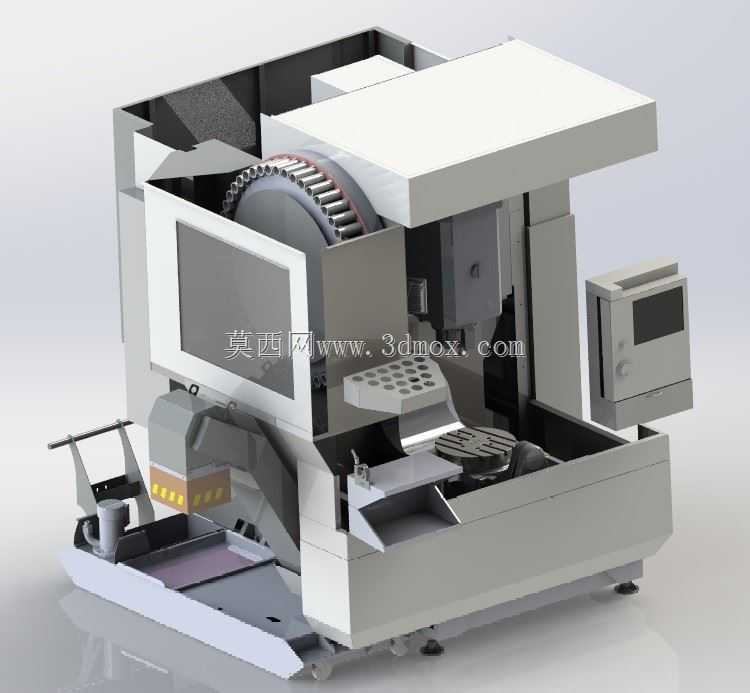

　　该五轴CNC加工设备的结构设计围绕复杂曲面零件的一次装夹加工需求展开，从车间实际排布的角度看，设备整体采用全防护式床身布局，底部设置可调式支撑脚座，可适配车间地面10mm以内的平整度误差，安装时无需额外制作过高的混凝土地台，常规机加工车间的环氧地坪即可满足承重要求，设备总占地边界控制在长2.8米、宽2.4米范围内，预留出前端1.2米的操作维护空间后，可适配标准厂房3米柱距的排布需求，不会造成车间空间的过度浪费。从功能实现逻辑来看，设备采用摇篮式双轴转台搭配立式主轴头的结构配置，转台可实现绕X轴的±120度摆动与绕Z轴的360度连续回转，配合主轴的X/Y/Z三个直线轴进给，可完成航空结构件、精密模具、

　　医疗植入件等复杂零件的五面加工与联动铣削，避免多次装夹带来的定位误差，加工过程中无需人工翻转工件，单工序加工效率较传统三轴机床提升60%以上，同时能保证各加工面之间的形位公差精度。设计过程中，床身采用整体式矿物铸件材质，相比传统铸铁床身具备更好的阻尼减震特性，可吸收主轴高速切削时产生的振动，降低加工表面的振纹风险，主轴箱采用对称式结构布局，高速进给时可减少热变形带来的主轴偏移，导轨采用重载滚柱直线导轨，搭配大直径滚珠丝杠，可满足重切削工况下的刚性需求，同时保证高速进给时的运动平稳性。设备的外防护设计充分考虑了车间实际使用场景，顶部设置全封闭防护罩，可阻挡切削液与金属切屑的飞溅，侧面设置可开合的维护门，方便操作人员观察加工状态、

　　清理切屑以及更换刀具，操作面板采用可旋转悬臂式设计，操作人员可根据自身站位调整面板角度，减少操作时的走动距离，排屑机构集成在床身底部，可将加工产生的切屑自动输送至设备侧端的排屑口，配套的切削液循环系统可实现切削液的过滤与循环使用，减少日常维护的工作量。从实际应用场景出发，该设备可适配精密模具制造车间的型腔铣削、航空零部件加工车间的结构件加工、医疗器械车间的钛合金零件加工等多种工况，刀具库采用24把刀容量的圆盘式刀库，可自动完成不同工序间的刀具更换，换刀时间控制在3秒以内，减少工序切换的辅助时间，主轴最高转速可达12000rpm，可适配硬质合金刀具、高速钢刀具等多种切削刀具，满足不同材质零件的加工需求。设备的电气柜集成在设备侧端，

　　采用密封式设计，可阻挡切削液雾气与金属粉尘进入，降低电气元件的故障概率，接线端口采用标准化快插接口，后期维护时可快速完成元件更换，减少设备停机时间。在结构细节处理上，转台的密封结构采用多层迷宫式密封，可阻挡切屑与切削液进入转台内部，保证回转精度的长期稳定性，主轴端面设置气幕保护装置，加工时可通过压缩空气在主轴端面形成气幕，阻挡切屑粉尘进入主轴锥孔，避免刀具装夹精度受影响。
