龙门式数控板材加工CNC设备结构

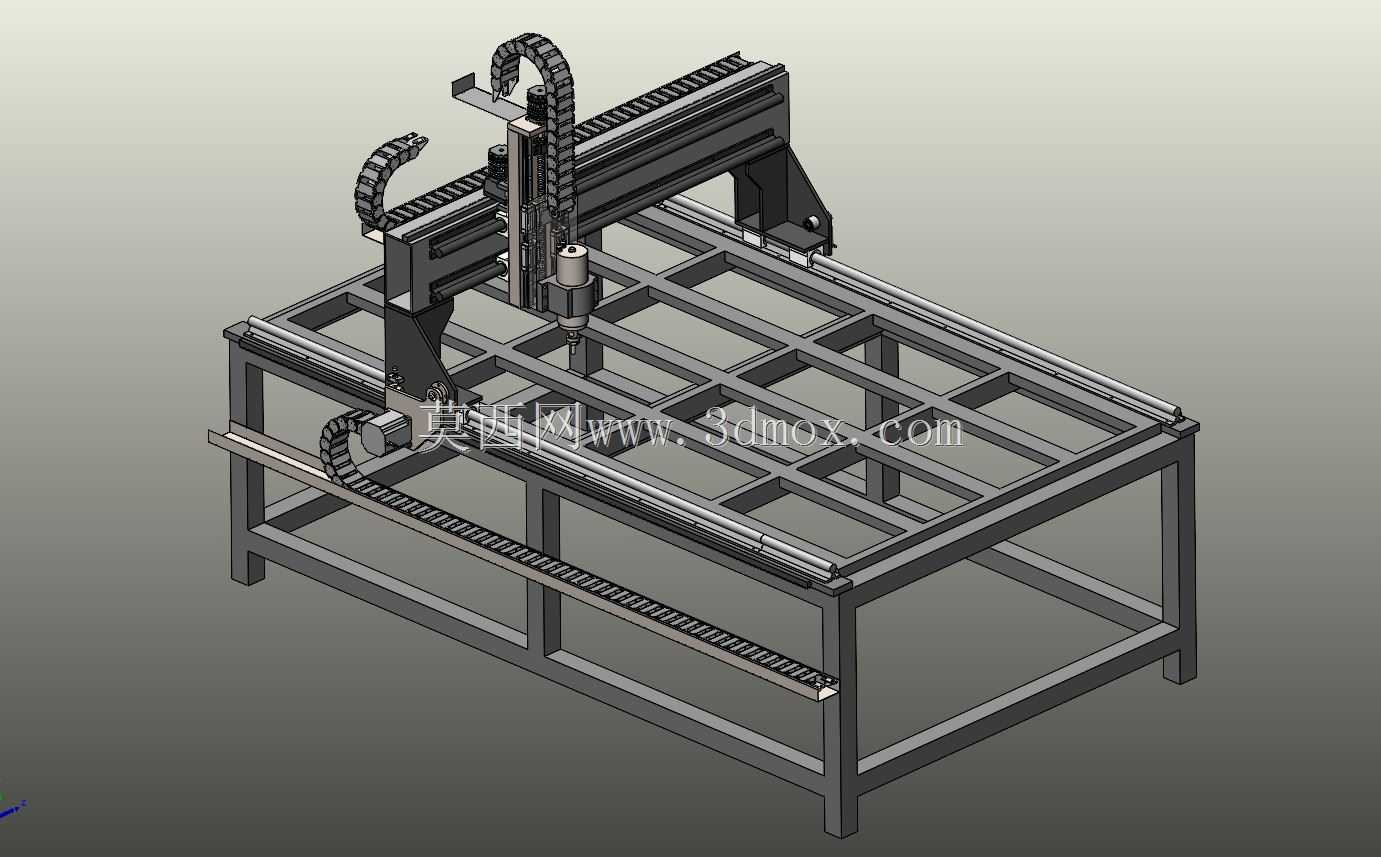

　　这款龙门架构的数控加工设备，主要面向大幅面板材的平面加工场景，常见于广告标识制作、薄金属板材下料、非金属板材雕刻切割、木工板材开料等加工环节，可适配不同材质的平板工件完成铣削、雕刻、钻孔、轻量切割等加工工序，相比小型台式数控设备，其跨距更大的龙门结构可支持大尺寸工件一次性装夹加工，减少多次装夹带来的定位误差，提升大幅面工件的加工一致性。设备整体采用方管焊接成型的床身底座作为承载基础，床身框架通过横竖交错的方管排布形成网格状支撑结构，既保证了整体刚性，又能控制设备整体自重，避免长期使用出现床身变形，床身底部预留的支脚安装位可配合可调脚杯完成设备水平校准，适配车间不同平整度的地面安装条件，安装时需保证床身水平度误差控制在合理范围内，

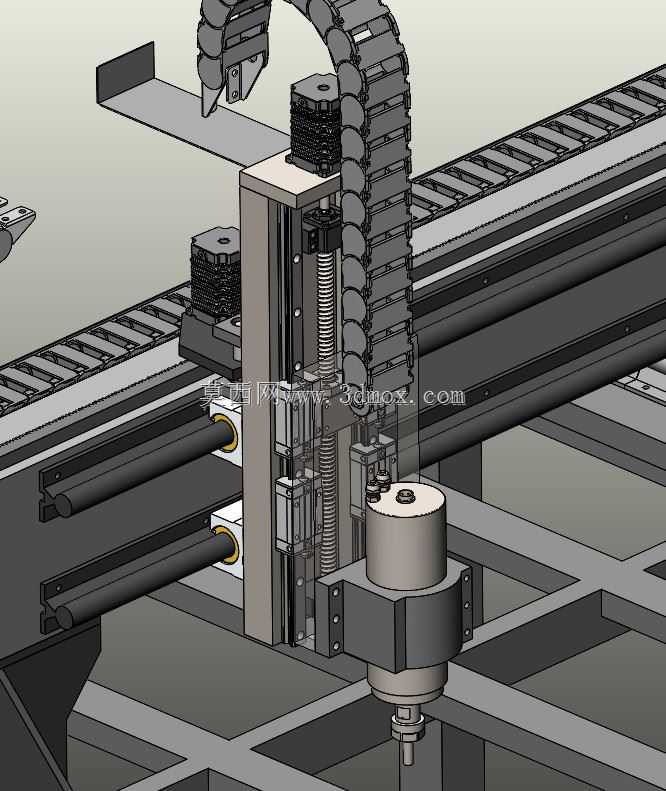

　　避免导轨安装后出现直线度偏差影响加工精度。床身两侧沿长度方向布置线性导轨与传动齿条，作为龙门横梁纵向移动的导向与传动基础，导轨安装面经过焊后铣削加工，保证安装基准的平面度，龙门横梁采用加厚型材焊接结构，同样布置横向线性导轨与传动组件，搭载可沿横梁横向移动的主轴安装滑座，滑座上集成垂直方向的运动模组，带动加工主轴完成Z向的进给动作，三个轴向的运动配合可实现加工范围内任意平面轨迹的走刀加工。主轴部分采用高速电主轴配置，可适配不同规格的夹头装夹铣刀、雕刻刀、钻头等加工刀具，主轴旁预留的冷却管路安装位可根据加工材质需求适配风冷或水冷系统，加工过程中可对刀具与工件接触位置进行冷却，避免刀具过热磨损。设备的拖链采用全封闭工程塑料拖链，

　　沿各轴向的运动轨迹布置，内部可容纳动力线缆、信号线缆、气路管路，避免运动过程中管线出现拉扯、磨损，拖链的弯曲半径根据管线直径合理选型，保证运动过程中管线弯折角度在允许范围内，延长管线使用寿命。从安装边界来看，设备整体占地长度根据加工行程不同可适配不同规格的板材，常规款可支持长度三米、宽度一米五以内的板材加工，设备安装时需在四周预留不小于八百毫米的操作与维护空间，方便工件上下料、日常刀具更换、设备润滑保养等操作，床身高度设置在符合人体工程学的范围，操作人员站立即可完成工件装夹、对刀等常规操作，无需额外搭建过高的操作平台。设计过程中优先考虑了结构的动静态刚性，龙门横梁的截面形状经过受力优化，

　　避免主轴高速移动过程中出现横梁震颤影响加工表面质量，各轴向的传动组件均预留了间隙调整结构，长期使用出现传动间隙时可通过调整结构消除反向间隙，保证加工精度的稳定性。设备的工作台面采用多根平行布置的支撑型材，可配合压板、夹具完成不同形状板材的装夹固定，支撑型材之间的间隙可方便加工废屑掉落，下方预留的废屑收集空间可适配废屑收集装置，减少加工过程中废屑堆积在工作台面影响工件装夹精度。
