龙门式三轴数控切割加工设备结构

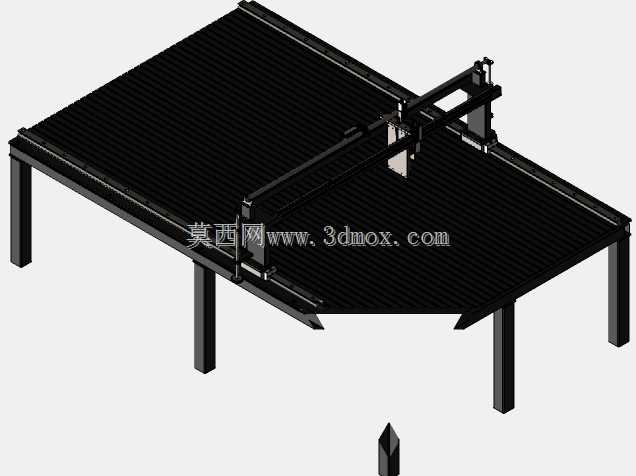

　　这款三轴数控加工设备采用龙门跨距式布局，主体支撑框架为方管焊接落地支腿，搭配整体焊接的床身格栅工作台面，工作台面采用等间距栅格条排布，既能够承托大尺寸板材工件，又可以让加工过程中产生的切屑、废料直接从栅格间隙下落，避免切屑堆积在加工区域影响刀具运行轨迹，同时栅格结构也减少了工作台面与板材的接触面积，降低板材背面划伤的概率。横梁部分采用线性导轨导向，搭载可沿横梁横向移动的加工头滑座，滑座上集成了垂直方向的进给轴，可实现加工头的上下升降动作，配合床身长度方向的纵向进给传动，三个轴的运动完全覆盖工作台面的全幅加工范围，不存在加工死角。

　　从实际应用场景来看，这类设备主要面向大幅面板材的下料加工，常见于广告标识制作、钣金加工、非金属板材裁切等领域，可适配等离子切割、火焰切割、铣削加工等不同的加工头组件，根据加工材质的不同更换对应的执行端，即可完成碳钢、不锈钢、亚克力、密度板等多种材质的平面轮廓加工。设备的安装边界需要预留足够的操作与维护空间，床身纵向长度根据加工幅面不同通常在2米到6米区间，横梁跨距多为1.3米到2.5米，支腿底部需要做水平地基固定，避免设备高速运行时产生共振影响加工精度。

　　设计思路上优先考虑了大尺寸板材加工的刚性需求，横梁采用加厚型钢焊接后做时效处理，消除焊接内应力防止长期使用出现形变，三个进给轴均采用伺服电机搭配精密丝杠或者同步带传动，根据加工精度要求的不同可灵活选配传动组件：如果是做金属切割类对精度要求稍低的场景，可选用同步带传动降低制造成本，提升运行速度；如果是做精密铣削加工，则更换为滚珠丝杠传动，保证进给的定位精度与重复定位精度。加工头的安装接口采用标准化快换设计，无需复杂拆解即可更换不同的加工执行部件，降低用户的设备改造成本。

　　设备的走线全部采用拖链内置排布，纵向、横向、垂直三个轴的动力线、信号线都收纳在对应方向的工程塑料拖链内，避免加工过程中切屑、粉尘剐蹭线缆，延长线缆使用寿命，同时也让设备整体外观更整洁，减少线缆外露带来的安全隐患。工作台的栅格条采用可更换设计，长期使用被切屑烧蚀或者磨损后，可单独更换单根栅格条，无需整体更换工作台，大幅降低后期维护成本。支腿部分设计有可调水平脚杯，安装时可通过脚杯调整床身的水平度，抵消地面不平整带来的安装误差，保证导轨面的平面度公差在允许范围内。

　　在功能特性方面，三个轴的运动均设置了软硬限位双重保护，硬限位采用行程开关布置在各轴的行程两端，软限位在控制系统内设置行程阈值，一旦轴运行超出安全范围立刻触发停机，防止撞机损坏设备。加工头部分预留了冷却管路接口，可根据加工需求接入水冷或者风冷系统，对加工刀具或者割嘴进行冷却，同时吹走加工区域的切屑，保证加工过程稳定。设备的操作侧预留了控制系统安装位，可搭载通用的数控系统，支持导入标准G代码加工文件，也可配套排版软件完成板材的自动排版下料，提升板材利用率，减少材料浪费。

　　从结构设计的细节来看，龙门的两个纵向滑座分别布置在床身两侧的导轨上，采用双驱同步传动的设计方案，相比单驱传动可以避免横梁运行时出现偏摆，提升纵向进给的平稳性，尤其是在高速运行状态下，双驱同步能够有效降低横梁的抖动，保证加工轮廓的平滑度。垂直轴的滑台设计有配重结构或者抱闸制动机构，设备断电或者急停状态下，垂直轴不会因为自重下滑，避免砸伤工作台面或者加工工件，提升设备使用的安全性。整体结构没有多余的冗余设计，所有构件都围绕大行程、高刚性、易维护的核心需求设计，没有为了外观牺牲结构实用性，非常适合中小加工企业做板材类零件的批量加工使用，设备的整体组装难度低，大部分构件都采用标准化型材与通用标准件，后期维护更换配件的采购成本低，互换性强。
