星战主题埃兹拉布里杰光剑手柄结构设计

　　该模型还原的是星战IP中埃兹拉·布里杰所用光剑的握持主体结构，从结构设计角度看，整体采用分体式装配逻辑，将握持段、触发模块、侧向支撑结构做了独立分件设计，适配后续实体加工时的不同材质选型需求。握持段采用带环形防滑槽的柱形结构，槽深控制在1.2mm、槽间距2mm，既保证手持时的摩擦力适配长时间握持需求，也能在做表面阳极氧化或者包胶处理时预留工艺余量，避免防滑结构被涂层覆盖后失效。触发按钮采用嵌入式圆柱安装位，按钮突出握持面高度3mm，按压行程预留1.5mm，周边做了0.8mm的倒角过渡，避免日常拿取时误触，同时按钮安装位的侧壁做了1°的拔模斜度，适配注塑或者3D打印时的脱模需求，不需要额外做支撑结构就能保证成型精度。

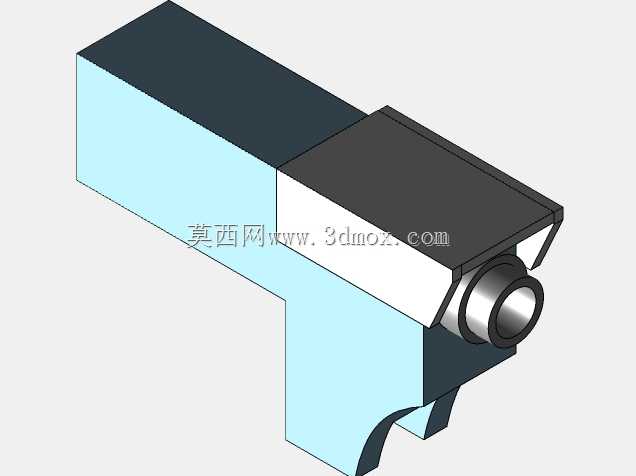

　　侧向的延伸支撑结构采用L型受力布局，连接位置设置了直径4mm的销轴安装孔，孔位公差带控制在H7级别，既可以实现支撑段的小角度转动调整，也能保证装配后无明显旷量，支撑段的壁厚从连接位的3mm逐步过渡到末端的2mm，在保证结构强度的前提下尽可能降低整体重量，长时间手持不会产生明显的负重感。顶部的剑刃安装位采用阶梯孔结构，内层孔直径适配常规光剑剑刃的标准安装尺寸，外层做了15°的导向锥面，安装剑刃时不需要精准对位就能快速插入，配合侧面的紧定螺丝孔位，可以实现剑刃的快速锁紧与拆卸，不需要额外工具就能完成配件更换。从应用场景来看，该结构既可以作为影视道具制作的原型参考，用于cosplay活动的道具制作，也可以作为科幻主题的桌面摆件结构原型，

　　调整表面处理工艺后适配不同的展示需求。设计过程中充分考虑了手持设备的人机工程学要求，握持段的直径设置为32mm，适配绝大多数成年人的手掌握持围度，握持重心落在距离握持段底端70mm的位置，手持时不会出现头重脚轻的晃动感，长时间握持也不容易产生疲劳。各个分件的连接位置都做了止口设计，装配后拼接缝隙控制在0.1mm以内，不会出现明显的断差，做表面喷涂处理时不需要额外补土就能获得平整的外观效果。侧向的金属质感装饰件采用嵌入式安装槽设计，槽深0.5mm，装饰件可以采用金属蚀刻片或者铝合金切削件，通过背胶或者过盈配合就能固定，不需要额外设置连接螺丝，保证外观面的完整性。底部的尾盖采用螺纹连接结构，螺纹规格选用M30×1.5的细牙螺纹，

　　连接后同轴度可以控制在0.05mm以内，尾盖内部预留了直径25mm、深度60mm的空腔，可以放置音效模块、电池组等电子元器件，适配发光、发声的功能拓展需求，空腔内壁做了2mm的壁厚加强，避免拧紧尾盖时出现开裂问题。整体结构的所有棱角位置都做了R0.5以上的圆角过渡，既避免加工和使用过程中出现锐边划伤的问题，也能在做表面处理时保证涂层均匀附着，不会出现棱角位置掉漆的情况。安装边界方面，整体结构的最大外轮廓尺寸控制在180mm×120mm×60mm以内，不管是采用FDM3D打印、光固化3D打印还是传统的数控切削加工，都能在常规加工设备的行程范围内完成制作，不需要拆分额外的大件结构，加工完成后只需要简单的打磨、装配就能得到完整的成品。结构设计时还考虑了不同使用场景的强度需求，所有受力位置的壁厚都不低于2mm，日常拿取、挥动过程中不会出现结构断裂的问题，如果作为高强度的cosplay道具使用，只需要将受力销轴替换为金属材质，就能满足大幅度动作的使用强度要求。
