螺旋轨道齿轮传动滚珠玩具结构设计

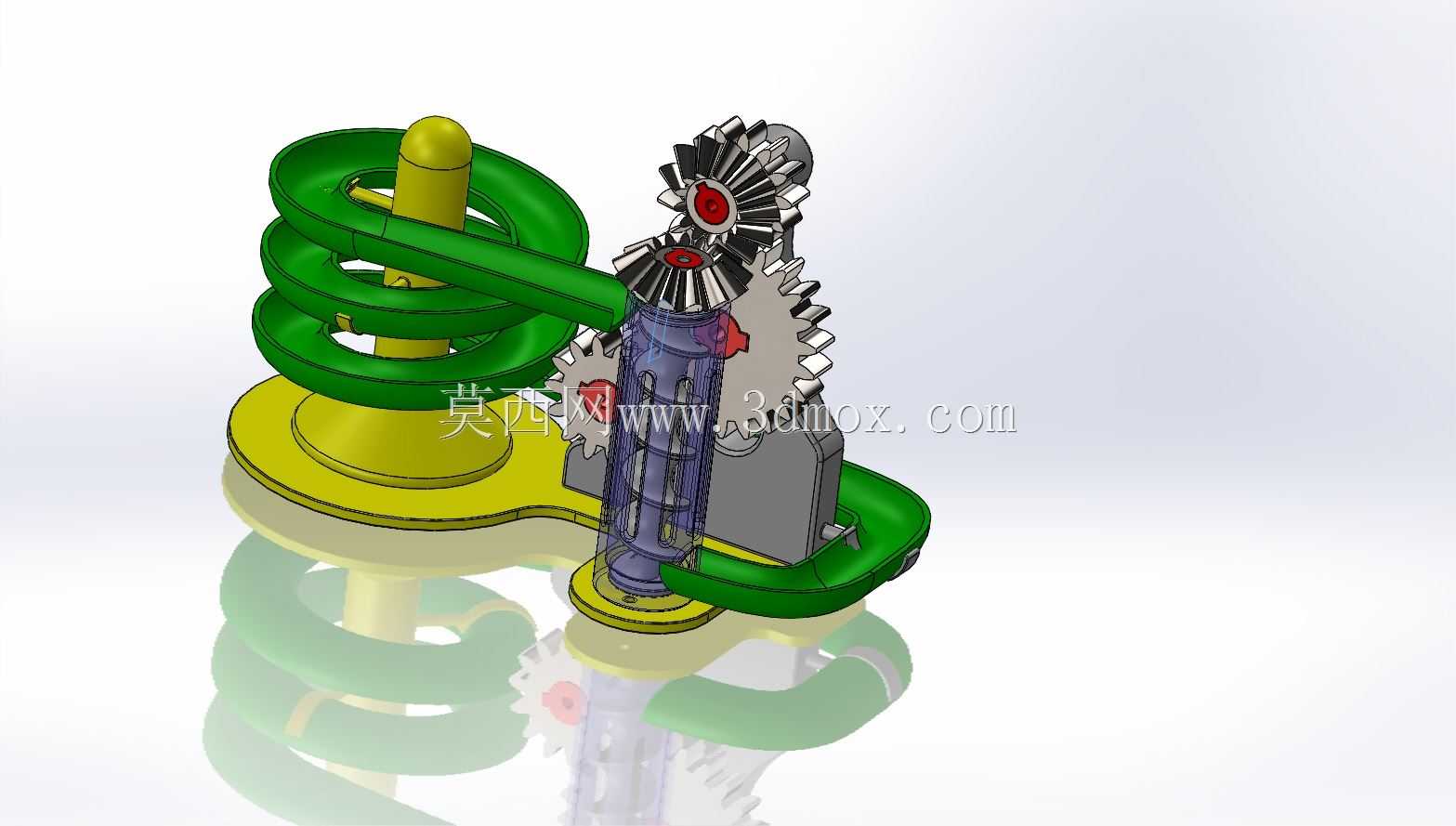

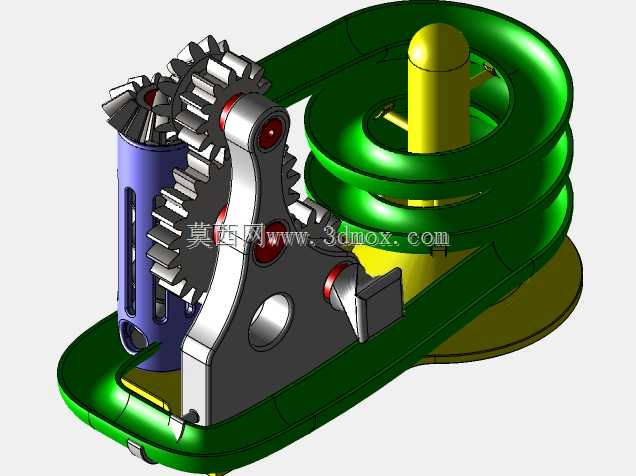

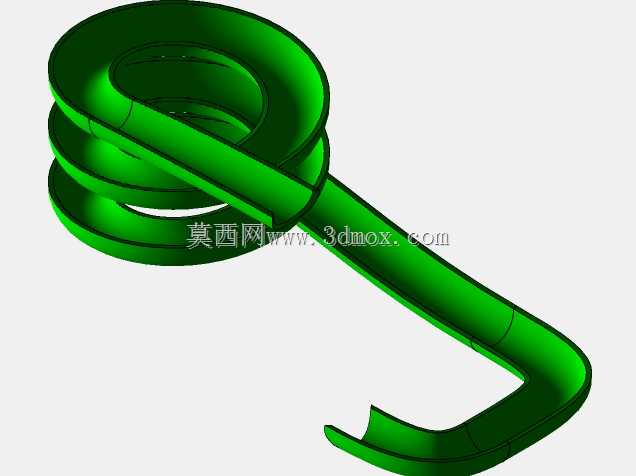

　　这套结构的核心是通过锥齿轮与直齿轮的组合传动，实现滚珠在闭合螺旋轨道内的循环输送，常被用于科教演示场景，直观展示机械传动的运动逻辑，也可作为桌面创意机械摆件，让观察者快速理解齿轮啮合、曲线轨道导向的基础机械原理。从结构布局来看，整体采用立式同轴排布，底部圆形基座作为整个装置的安装基准面，所有功能组件均固定在该基座上，安装时只需保证基座平面水平度误差不超过0.2mm/m，即可避免滚珠运行过程中出现卡滞、偏斜问题，基座边缘预留的环形凸台可防止滚珠意外脱出轨道，同时也提升了整体结构的放置稳定性。螺旋轨道采用等螺距空间复合曲线成型，轨道截面为与滚珠直径匹配的半圆凹槽，槽深取滚珠直径的三分之一，既可以保证滚珠滚动时不会从槽内脱落，

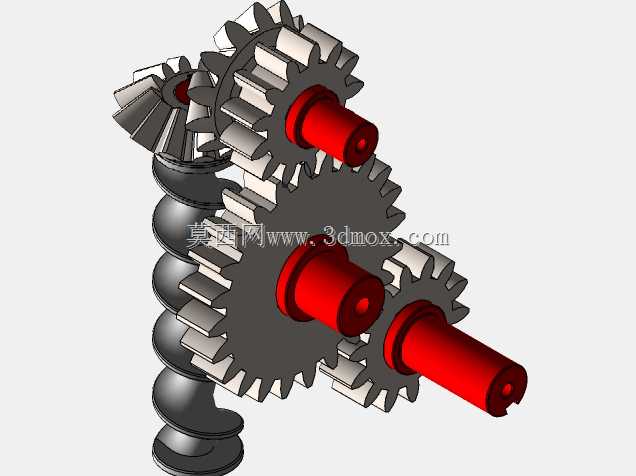

　　又能减少轨道与滚珠的接触面积，降低滚动摩擦阻力；轨道从顶部立柱位置螺旋向下延伸，末端衔接齿轮提升机构的进料口，进料口处做了15度的导向倒角，可让滚珠依靠自身重力顺利滑入提升通道，不需要额外设置拨料结构。传动部分采用锥齿轮改变传动方向，将水平输入的动力转换为垂直方向的提升动力，直齿轮组负责匹配传动比，让提升轮的转速与滚珠下落速度形成匹配：当提升轮以恒定转速转动时，轮体上的容纳槽刚好可以接住从轨道末端滑下的滚珠，沿着垂直提升通道将滚珠输送到顶部出料口，出料口对准螺旋轨道的最高处起点，滚珠从出料口滚出后即可沿着螺旋轨道依靠重力向下滚动，形成完整的循环运动路径。设计过程中需要重点校核三个核心尺寸边界：一是齿轮啮合的侧隙，

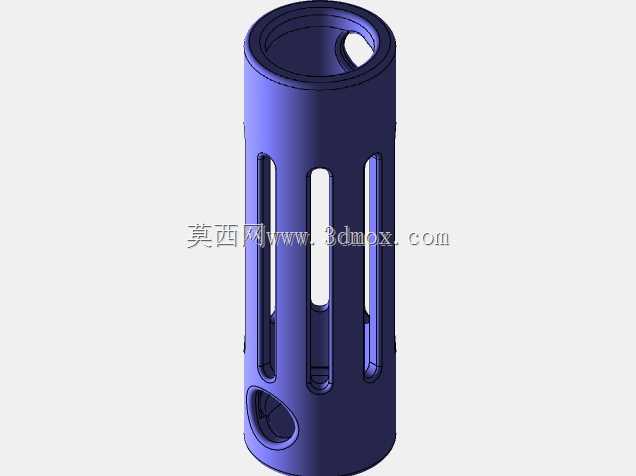

　　锥齿轮配对时的侧隙控制在0.1-0.15mm之间，既可以避免传动卡滞，又能减少回程误差，保证提升轮的转动角度精准，让容纳槽始终对准进料口与出料口位置；二是螺旋轨道的拼接间隙，多段轨道拼接处的阶差不能超过0.05mm，否则滚珠滚动到拼接位置时会出现跳动，甚至卡停；三是提升通道与滚珠的间隙，通道内壁与滚珠的单边间隙取0.2mm，间隙过大会导致滚珠在提升过程中歪斜卡滞，间隙过小则会增大摩擦阻力，提升动力损耗。在实际应用场景中，这套结构如果搭配小型手摇输入轴，可作为中小学机械原理教具，让学生手动摇动输入轴，直观观察齿轮传动如何改变运动方向、空间曲线轨道如何引导物体运动，以及重力与机械动力如何配合实现循环运动；

　　如果搭配微型减速电机作为动力输入，则可作为动态展示摆件，放置在展厅、办公桌面，通过持续的滚珠循环运动展示机械结构的韵律感。结构设计时没有采用复杂的异形零件，所有齿轮、轨道、基座、立柱均可通过常规的注塑或者3D打印工艺加工成型，零件之间采用卡扣与定位柱配合装配，不需要额外的紧固件，装配时只需按照定位标识对齐，即可保证所有传动部件的同轴度与位置精度，降低了装配难度与加工成本。另外在提升轮的结构设计上，容纳槽的位置做了等角度均分排布，每个槽的深度刚好容纳一颗滚珠，槽口边缘做了圆角处理，避免刮擦滚珠表面，同时提升通道的侧壁做了透明可视化设计（如果采用透明材质加工），可以清晰观察到滚珠在内部被提升的整个过程，更适合科教演示的需求。螺旋轨道的支撑采用与轨道一体成型的连接筋，连接筋分别固定在中心立柱与基座上，筋板厚度取2mm，既可以保证轨道的结构刚性，避免长期使用后轨道变形导致滚珠运行不畅，又不会过多遮挡轨道内部的滚珠运动过程，保证整体结构的视觉通透感。
