牵引式双轮载货小型拖车结构设计

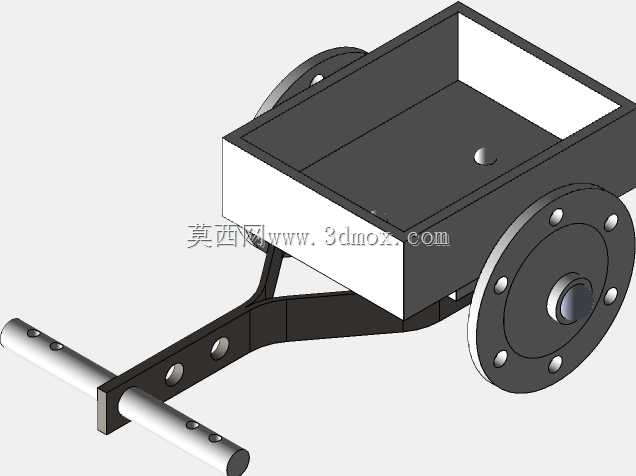

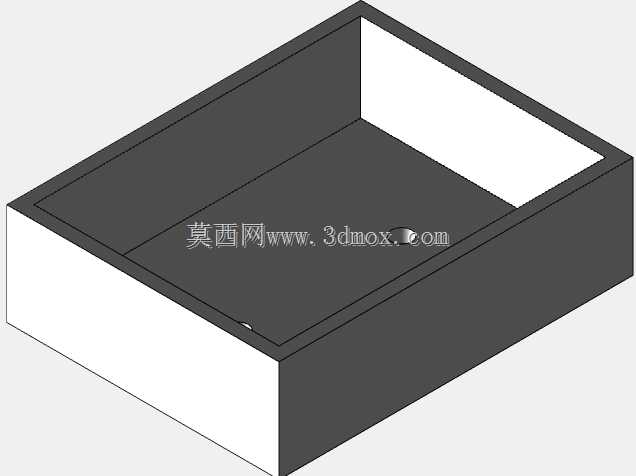

　　这款小型牵引式载货拖车的三维结构，核心适配轻载短途转运场景，在园区物料周转、户外作业工具运输、小型农牧场物资搬运这类场景中，这类结构的载具凭借转向灵活、牵引适配性强的特点，应用覆盖度非常高。从结构功能拆分来看，整个载具分为货厢承载单元、行走支撑单元、牵引连接单元三个核心模块，三个模块的连接边界全部做了应力分散设计，避免轻载场景下的应力集中导致的结构疲劳。货厢部分采用敞口式矩形箱型结构，侧壁与底板采用一体化折弯成型的设计思路，减少拼接焊缝带来的结构变形，厢体内壁做了直角过渡处理，既方便规整码放块状、箱装类货物，也便于日常使用后的清理维护，货厢底部的承托框架采用矩形截面型钢焊接成型，框架的受力横梁直接对应轮轴的安装位置，

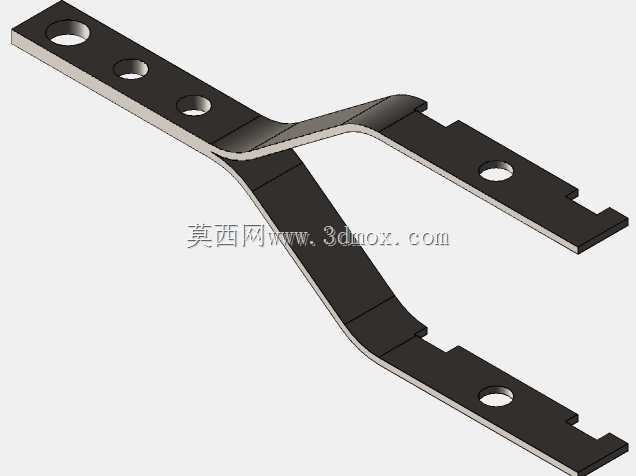

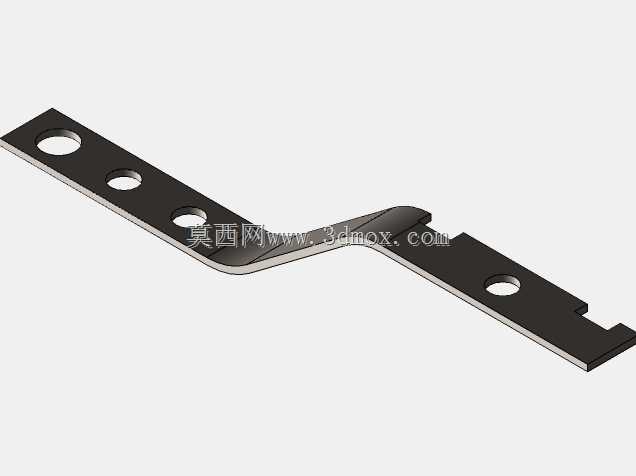

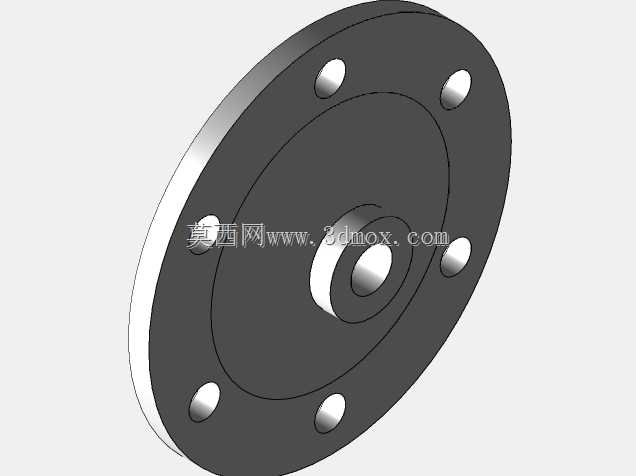

　　将货厢承载的载荷直接传递到行走轮组，避免底板长期受载出现下凹变形。行走轮组部分采用双侧单轮布局，轮体通过轮轴与货厢底部的支撑座连接，轮毂上均匀布置的连接螺栓将轮辐与轮毂座牢牢固定，轮轴与支撑座之间配置了滚动轴承作为转动副，大幅降低牵引行进时的转动阻力，轮组的安装位置经过重心匹配设计，当货厢额定载荷装载时，整体重心落在轮轴轴线靠前的位置，既保证牵引杆端的下压力处于合理区间，避免牵引行驶时出现翘头风险，也不会因为牵引端压力过大增加牵引负载。牵引连接单元采用长杆式结构，杆身沿长度方向布置了多组安装孔位，可适配不同高度的牵引连接点，从手扶牵引到小型动力设备牵引都能匹配，牵引杆与货厢框架的连接位置做了三角加强筋结构，分散牵引时的拉拽应力，

　　牵引杆的末端做了圆轴式连接头，可快速与牵引端的挂接结构完成对接，不需要额外的复杂连接件。从安装边界尺寸来看，货厢的长宽尺寸控制在窄体通行范围内，可顺利通过常规的人行通道、园区窄路，轮距的设计匹配常规小型轮式载具的通行宽度，不会因为轮距过宽影响通行能力，牵引杆的长度满足转向时的内轮差要求，牵引转向时不会出现牵引端与货厢边角的干涉问题。整个结构的设计没有冗余的复杂构件，所有受力部件的截面尺寸都经过轻载场景的载荷校核，在满足结构强度的前提下尽可能控制整体自重，既可以满足人力牵引的轻便性要求，也能适配小型动力设备牵引时的载荷传递要求，轮组的转动副采用密封式轴承安装结构，可适应户外多尘、少量泥水的使用环境，降低日常维护的频次，货厢的边角位置全部做了圆弧过渡处理，避免使用过程中尖锐边角带来的磕碰风险，牵引杆的握持/连接段做了防滑结构设计，人力牵引时也能保证足够的握持摩擦力。
