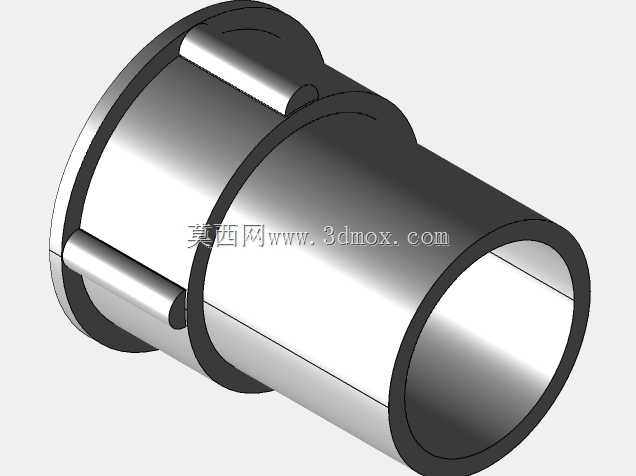

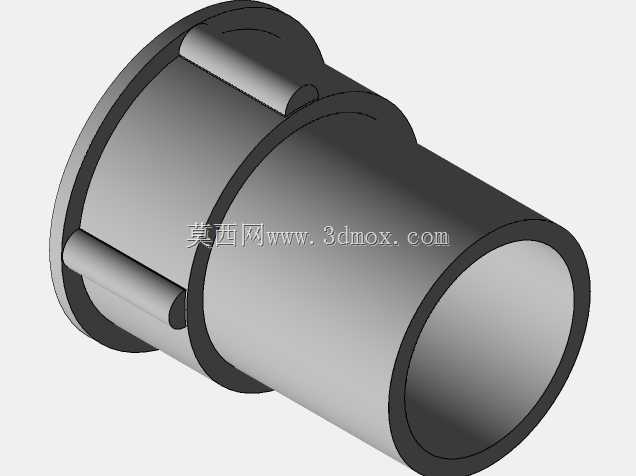

内丝直通水管接头结构三维设计

　　这类内丝直通接头在民用给排水、小型工业流体输送管路里的应用占比不低，日常家装的冷热水管路布设、小型生产设备的循环水支路、卫浴设施的进水端连接，都能见到这类零件的身影，核心作用是实现同径或异径内螺纹管路的直线对接，不需要额外改变管路走向，就能完成两段带外螺纹管路的刚性连接，相比胶粘类的塑料接头，螺纹连接的形式拆装更方便，后期管路维护更换配件时不需要截断管材，只需要拧开螺纹段就能完成拆换，能大幅降低后期运维的工作量。从结构设计逻辑来看，这类接头采用一端内螺纹、一端承插结构的组合形式，内螺纹段采用标准管螺纹规格，能和市面上通用的外螺纹水管、水嘴、阀门配件实现无缝适配，不需要额外加工转换接口；承插段的内壁做了限位台阶，

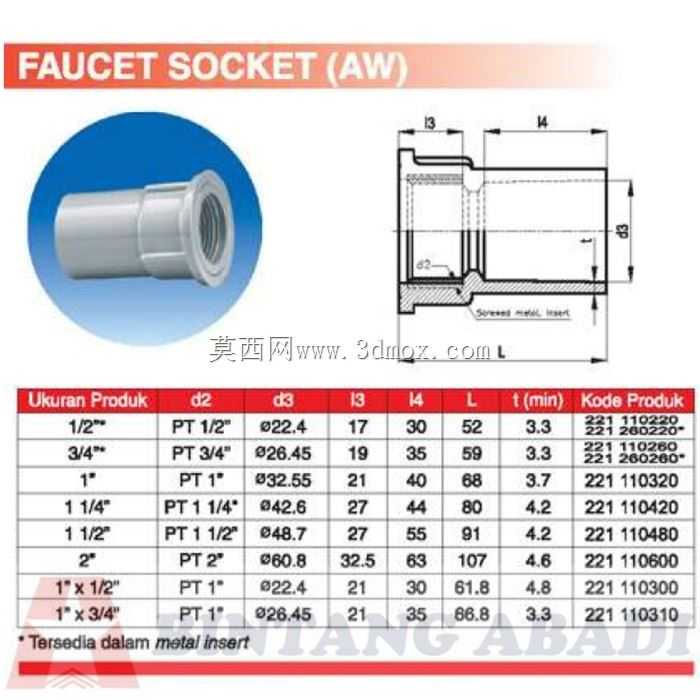

　　管材插入到指定深度后会被台阶挡住，能保证管材插入深度一致，避免出现插入过深导致管路通径缩小、或是插入过浅导致连接强度不足的问题，承插段的外壁预留了足够的壁厚，不管是采用胶粘还是热熔连接，都能保证连接位置的密封性能和结构强度，不会在长期通水受压的情况下出现渗漏、脱开的问题。从尺寸参数的设计逻辑来看，不同规格的接头对应不同的管路通径，比如1/2英寸规格对应常规4分家用供水管路，3/4英寸对应6分主供水管路，1英寸及以上规格多用于小流量的工业支路管路；每个规格的接头都做了明确的尺寸边界，内螺纹段的长度、承插段的深度、接头整体的外轮廓直径、六角拧动位的对边尺寸都经过匹配设计，六角拧动位的尺寸刚好适配常规活动扳手、管钳的咬合范围，

　　安装时不需要特制工具，普通水工用日常携带的工具就能完成拧紧操作，不会出现扳手打滑、拧动时受力不均导致接头开裂的问题。接头内部的通径做了等径设计，流体经过接头位置时不会出现通径突变，能最大程度降低管路的局部阻力损失，减少供水过程中的压力损耗，对于高层住宅的低水压供水场景，这种等径设计的接头比缩径接头的输水效率更高，不会因为接头的通径损失导致末端出水流量不足。在建模过程中，需要重点关注几个关键尺寸的公差配合：内螺纹的中径公差要符合管螺纹的标准要求，公差过大会导致螺纹配合间隙大，通水后容易出现渗漏，公差过小则会导致拧入阻力过大，安装时容易把接头或对接的外螺纹零件拧裂；承插段的内径公差要匹配对应管材的外径公差，

　　保证管材插入后既有足够的配合紧密度，又不会因为间隙过大导致密封失效；接头外壁的过渡位置都做了圆角处理，没有尖锐的直角棱边，一方面能避免安装时划伤操作人员，另一方面能减少注塑或金属压铸生产时的应力集中，降低零件生产和使用过程中开裂的风险。另外，这类接头的结构还兼容金属嵌件的配置选项，在塑料接头的内螺纹位置嵌入金属螺纹衬套，能大幅提升螺纹段的连接强度，即使反复拆装也不会出现塑料螺纹滑牙的问题，适合需要经常拆换配件的管路场景，比如卫浴设备的进水端、小型设备的冷却水接口，这类位置往往需要多次拆装进行维护，带金属嵌件的接头使用寿命比全塑料接头高数倍。从安装边界来看，这类直通接头的整体长度较短，安装时不需要预留太大的操作空间，即使是管路布设比较紧凑的吊顶内、墙体暗槽里，也能顺利完成安装操作，接头的外轮廓没有突出的卡扣或多余结构，穿入墙体预留孔时不会被卡住，适合暗装管路的布设需求。建模时还要注意内壁的光滑度处理，流体经过的内壁位置不能有凸起的分型线或毛刺，避免长期使用后杂质在凸起位置堆积，造成管路堵塞，尤其是供热水的管路，水中的水垢容易在粗糙的内壁位置附着，光滑的内壁能减少水垢的附着量，延长管路的清洗维护周期。
