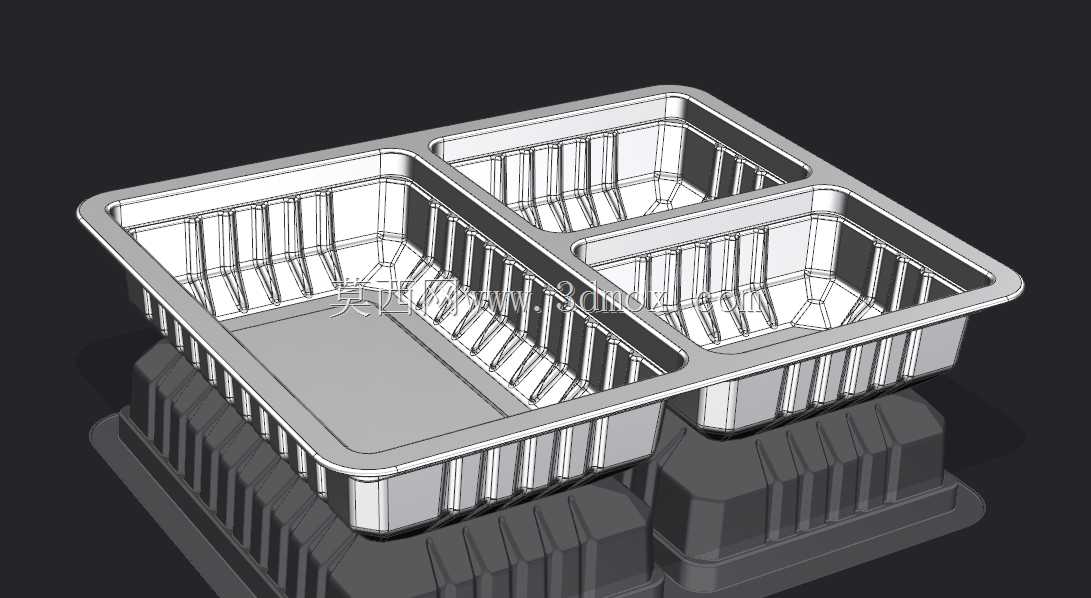

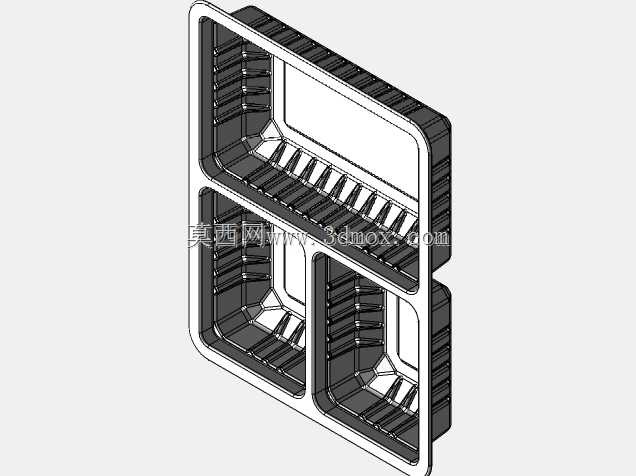

三格分格塑料餐盒注塑模具型腔结构

　　该结构为一次性分格餐盒对应的注塑成型模具型腔组件，核心服务于食品包装领域的快消品生产环节，适配中央厨房配餐、外卖餐食打包、预制菜分装等高频使用场景，日常接触的三格分餐外卖盒、食堂分格餐盘的量产都依赖这类模具结构完成成型作业。从实际生产逻辑来看，这类分格容器的模具设计首先要解决不同容腔的壁厚均匀性问题，三个独立容腔分别对应主食、菜品、配菜的盛放空间，相邻容腔之间的隔断筋位厚度控制在0.8-1.2mm区间，既保证餐盒使用时的结构支撑强度，避免盛装热食后出现隔断变形串味的问题，也能控制注塑过程中的材料填充流速，防止筋位处出现缺胶、飞边等成型缺陷。设计阶段优先考虑脱模斜度的一致性，所有型腔内壁的脱模斜度统一设置为1.5°，

　　侧壁的加强筋结构顺着脱模方向排布，避免顶出时出现粘模、侧壁拉伤的问题，同时容腔底部的圆角过渡全部采用R2的统一参数，既减少注塑时的应力集中，也能降低餐盒使用时的清洁死角，适配食品接触材料的卫生要求。从安装边界来看，该型腔组件适配250吨规格的卧式注塑机安装，模架整体长宽尺寸控制在450mm×400mm区间，合模厚度为320mm，最大开模行程预留180mm，刚好满足顶出机构的动作空间，进胶点设置在三个容腔的中心交汇位置，采用热流道针阀式进胶，能够保证三个容腔的填充同步性，避免出现某一腔填充不足、飞边过多的问题。冷却水路的排布沿着型腔轮廓随形设置，距离型腔表面的距离统一保持在15mm，水路直径为10mm，进出水回路采用并联设计，

　　保证整个型腔表面的温度差控制在5℃以内，避免成型后的餐盒出现翘曲变形，导致后续叠放、扣盖出现配合偏差。日常生产中这类模具还要考虑量产的耐磨性，型腔表面采用氮化处理，表面硬度达到HRC58以上，能够承受PP、PP+滑石粉等常用餐盒原料的长期注塑冲刷，量产寿命可达300万模次以上。容腔的深度设计为45mm，单格容腔的容积分别为500ml、200ml、200ml，刚好适配常规成人一餐的食量分配，边缘的翻边结构宽度为5mm，既能够配套对应的餐盒盖实现密封扣合，也能在堆叠运输时提供足够的支撑力，避免上层餐盒挤压下层导致食物撒漏。隔断筋位的顶部做了R0.5的圆角处理，避免餐盒使用时锐边划伤使用者，同时也能减少注塑时的气流困气问题，降低烧焦、

　　缺胶的不良率。在模具的排气设计上，在型腔的边缘、筋位末端都设置了深度0.02mm的排气槽，能够在注塑填充时快速排出型腔内的空气，避免出现气泡、缺料等问题，同时排气槽的深度控制在PP材料的溢边值以下，不会产生多余的飞边，减少后续修剪的人工成本。顶出机构采用顶块+气顶的组合顶出方式，在每个容腔的底部设置4个直径8mm的气顶，配合周边的顶块同步动作，保证顶出力均匀分布在餐盒的底部和翻边位置，避免顶出时餐盒出现变形、顶白的缺陷，提升成品合格率。
