推力滚子轴承三维结构设计方案

　　在重型机床主轴轴向定位、大型起重设备回转机构、冶金轧钢设备压下装置、重型液压设备推力端这类需要承受大轴向载荷的工况场景中，推力滚子轴承是核心的承载回转部件，其结构合理性直接决定整套设备的轴向承载能力、回转精度与服役寿命。不同于深沟球轴承可同时承受径向与少量轴向载荷的特性，这类推力滚子轴承的设计核心是完全适配纯轴向载荷的承载需求，通过线接触的滚动体排布，在有限安装空间内最大化轴向承载能力，同时兼顾低速重载工况下的回转顺畅度。从结构设计逻辑来看，整个轴承采用分体式套圈结构，轴圈与座圈可分离，分别适配轴端安装面与设备基座安装面，安装过程中无需过盈压装即可完成定位，大幅降低重型设备的装配难度，也方便后期运维时的部件更换。

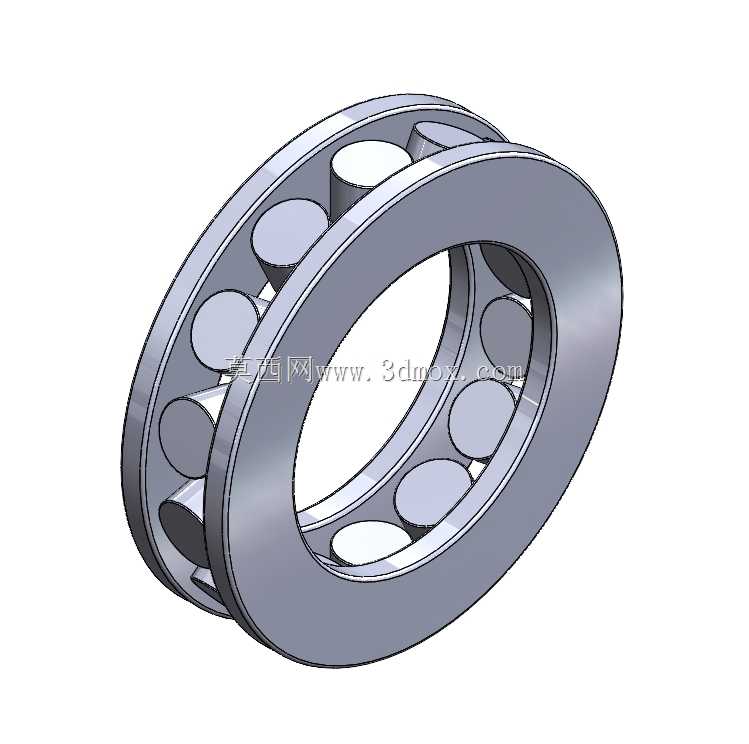

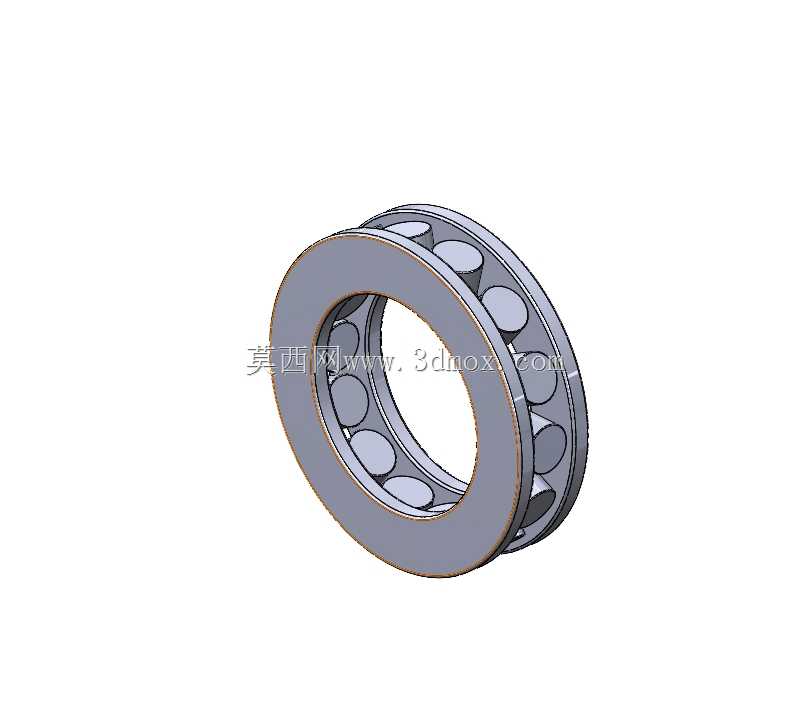

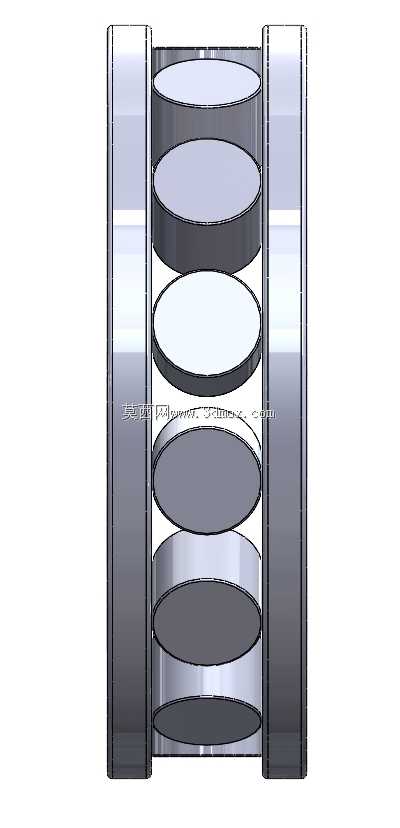

　　滚动体采用圆柱滚子设计，滚子轴线与轴承回转轴线平行排布，每颗滚子的端面与滚道挡边之间预留合理的间隙，既避免滚子运转过程中出现端面卡滞，也能保证滚子在滚道内的纯滚动状态，减少滑动摩擦带来的温升与磨损。保持架采用兜孔式结构，每个兜孔对应一颗滚子，均匀分隔所有滚动体，避免运转过程中滚子之间出现相互碰撞、摩擦，同时保证所有滚子受力均匀，不会出现局部载荷集中导致的滚子碎裂、滚道压痕问题。在外形尺寸与安装边界的设计考量上，轴承的内径尺寸与配合轴径采用基孔制配合公差，外径与基座安装孔采用基轴制配合公差，安装端面的平面度、粗糙度均有明确的公差要求，避免安装面不平导致轴承套圈变形，进而影响滚动体的正常运转。轴承的整体轴向厚度经过严格计算，

　　在满足额定动载荷、静载荷要求的前提下尽可能压缩轴向尺寸，适配重型设备紧凑的安装空间，同时套圈的倒角尺寸充分考虑装配时的导向需求，避免安装过程中出现磕碰伤影响配合精度。从实际使用的功能特性来看，这类推力滚子轴承可承受单向的大轴向载荷，不具备径向承载能力，因此在设备结构设计中通常需要与径向轴承配合使用，共同完成轴系的径向与轴向定位。设计过程中需要重点校核滚道的接触应力、滚子的压应力、保持架的结构强度，确保在额定载荷下所有部件的应力均在材料许用应力范围内，同时针对不同的工况转速，调整滚子与滚道之间的润滑间隙，保证润滑脂能够顺利进入滚动接触表面，形成稳定的油膜，降低摩擦系数，延长轴承的使用寿命。在三维建模过程中，

　　所有结构特征均按照实际加工工艺要求构建，套圈的滚道磨削余量、倒角尺寸、保持架的冲压成型结构、滚子的尺寸公差都在模型中完整体现，既可以作为设备选型时的结构参考，也可直接用于后续的工程图导出、虚拟装配干涉检查，帮助结构设计人员在设计阶段就完成轴承与周边轴、基座、密封件的配合校验，避免实际生产装配时出现尺寸干涉、配合公差不合理等问题。针对重载工况下可能出现的滚子歪斜问题，建模过程中也对滚道的挡边高度、滚子与兜孔的间隙做了参数化设置，设计人员可根据实际的载荷大小、转速参数快速调整对应尺寸，完成不同规格推力滚子轴承的变型设计，大幅提升同系列产品的设计效率。
