人体工学防滑便携运动储水瓶结构设计

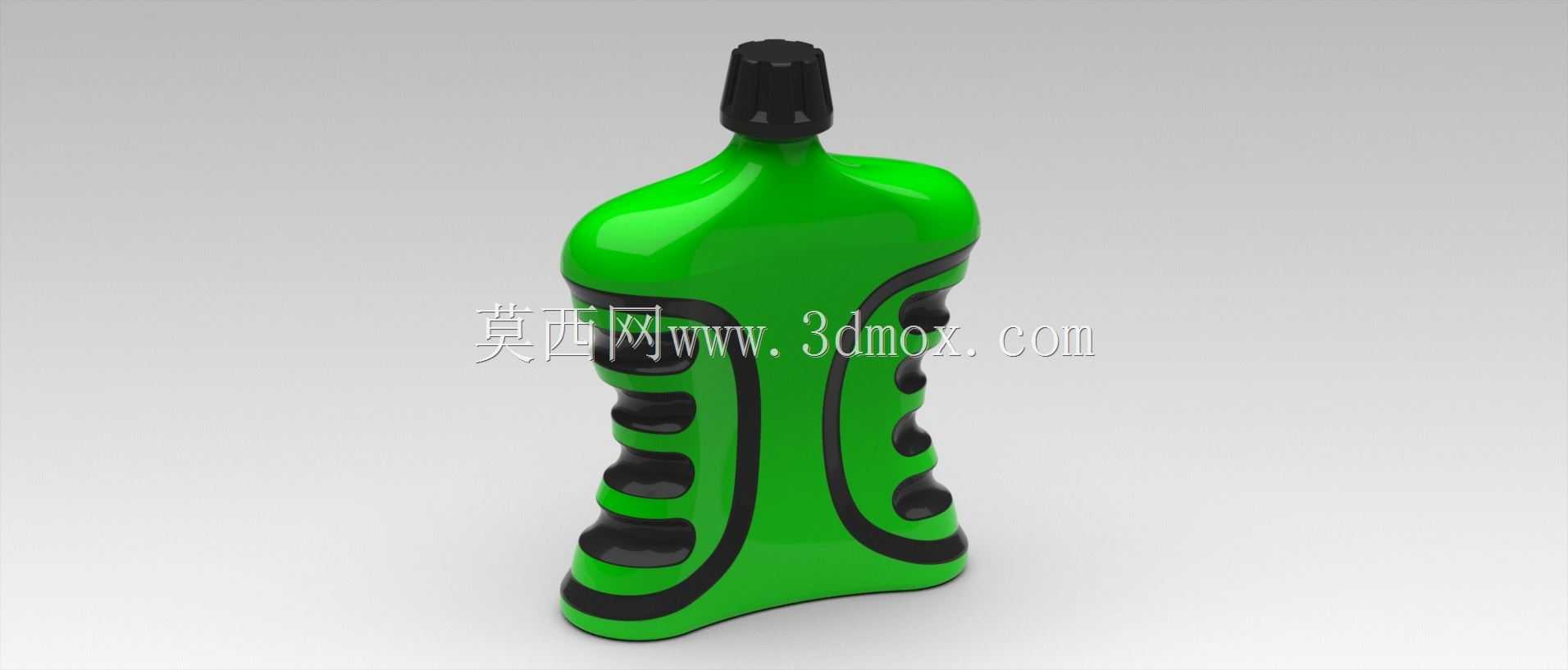

　　这款储水瓶的结构设计，核心围绕运动场景下单手操作、握持防滑的实际使用需求展开，区别于常规圆柱形瓶身的通用方案，在瓶身曲面、握持区域做了针对性的结构优化。从实际使用场景来看，这类瓶体主要适配户外运动、骑行、健身等需要频繁单手取放、快速开合饮用的场景，常规光滑圆柱瓶身在手部出汗、佩戴薄款运动手套时容易出现滑脱问题，设计阶段首先针对握持稳定性做了曲面重构。瓶身整体采用非对称的曲面收腰结构，两侧对应手掌握持时的四指与拇指位置，设置了内凹的指槽结构，指槽边缘做了R3-R5的圆角过渡，避免尖锐棱边在握持时产生硌手感，同时指槽区域的黑色嵌件采用软胶材质包覆，软胶表面做了细微的磨砂纹理处理，进一步提升湿手状态下的摩擦系数，

　　即使手部沾有汗水或者运动饮料残留，也能保证握持时不打滑。瓶身的壁厚设计遵循注塑成型的均匀壁厚原则，主体壁厚控制在1.8mm，指槽区域因为有双层材质包覆，局部壁厚控制在2.5mm以内，避免成型过程中出现缩痕、翘曲等缺陷，瓶身内部的流道做了顺滑过渡，没有直角死角，方便使用后的清洗操作，也能减少液体残留。瓶口部分采用窄口设计，瓶口内径控制在18mm，适配常规的运动吸嘴瓶盖，瓶盖与瓶口的连接采用标准的螺纹结构，螺纹牙型为梯形牙，螺距3mm，保证瓶盖旋合时的顺畅度，同时密封面处设置了一圈环形的密封槽，装配硅胶密封圈后可以实现倒置不漏水的密封效果，满足运动过程中放在背包、车把杯架里不渗漏的使用要求。瓶盖顶部做了防滑的竖纹结构，

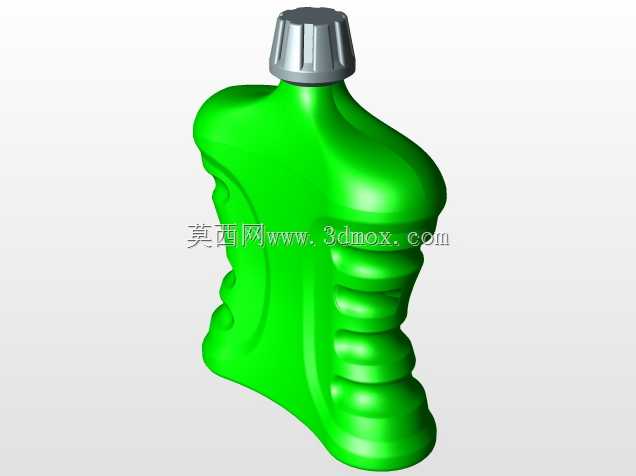

　　即使单手也能顺利旋开或者拧紧，不需要额外借助外力。从安装边界来看，瓶身的最大宽度控制在78mm，最大厚度45mm，整体高度210mm，这个尺寸可以适配绝大多数常规的自行车杯架、健身器材水杯槽以及汽车杯架的安装尺寸，不需要额外调整配套支架的结构。瓶身底部做了内凹的防滑底脚，底脚高度3mm，放置在光滑平面上时可以增加接触摩擦力，避免轻微碰撞就滑落，同时底脚的内凹结构也能提升瓶身底部的结构强度，装满液体放置时不会因为底部应力集中出现开裂问题。设计过程中采用曲面建模的方式构建瓶身的整体轮廓，先通过样条曲线勾勒出瓶身的主视、侧视轮廓线，再通过曲面放样、修剪、加厚的方式生成实体结构，握持区域的指槽位置通过曲面偏移的方式预留软胶嵌件的安装空间，

　　软胶部分与硬胶瓶身采用双色注塑的工艺实现结合，不需要额外的粘接工序，结合强度可以满足日常使用中的拉扯、摔碰要求。瓶身的绿色主体部分采用食品级PET或者PP材质，满足盛装饮用水、运动饮料的卫生要求，软胶部分采用TPE材质，硬度控制在邵氏60A，既保证握持的柔软触感，又有足够的耐磨性，长期使用不会出现掉皮、磨损的问题。从流体使用的角度来看，瓶身内部的曲面过渡顺滑，液体流出时不会因为内部结构产生紊流，饮用时的出水速度稳定，不会出现突然大量出水呛到的情况，瓶肩位置做了15度的倾斜过渡，当瓶内液体剩余较少时，液体会自然向瓶口位置汇聚，不需要过度倾斜瓶身就能喝到剩余的液体，提升使用体验。整体结构没有多余的装饰性部件，所有的曲面造型都服务于握持、放置、密封的实际功能，没有为了外观牺牲结构强度或者使用便利性，各个部件的脱模斜度都控制在1.5度以上，满足注塑量产的工艺要求，不需要设计复杂的抽芯结构，模具结构相对简单，可以有效控制量产时的制造成本。
