微雪V3墨水屏搭配Pisugar3便携外壳结构

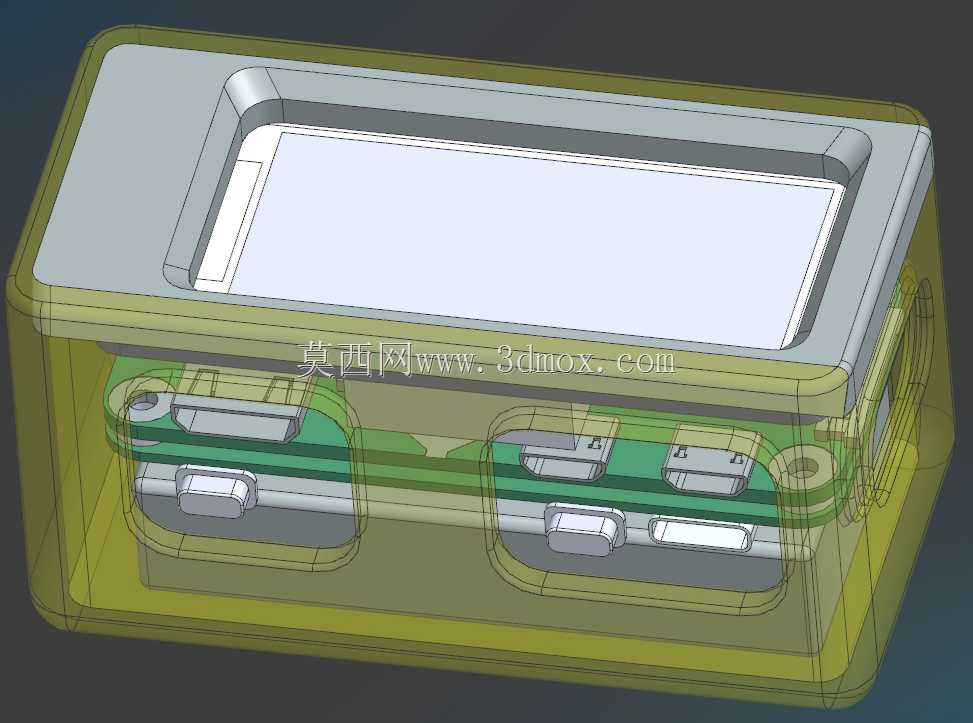

　　这套结构主要面向随身便携低功耗显示终端的改装场景，适配微雪第三代e墨水显示屏与Pisugar3不间断供电模块的组合安装需求，常见于随身信息提示牌、便携状态看板、离线低功耗交互终端这类需要长时间续航、无需高频刷新的使用场景，比如随身待办提示、工位小型状态指示、户外低功耗信息采集终端的外壳承载结构。从功能特性来看，壳体采用上下分层扣合的结构逻辑，上层预留完全匹配墨水屏的显示窗口，窗口边缘做了0.3mm的承托台阶，屏幕装配后不会出现轴向窜动，窗口周圈做了R0.8的圆角过渡，避免应力集中导致的屏幕边角碎裂。下层腔体专门划分出供电模块与主板的安装位，对应接口位置预留了精准的避让槽，包括侧边的功能按键、充电接口、复位孔位，

　　所有开孔的位置公差控制在0.1mm以内，装配后按键不会出现卡滞，接口可以完全露出不影响插拔使用。设计思路上优先考虑了便携使用的抗摔性与装配便捷性，壳体侧壁做了1.2mm的均匀壁厚，内部对应PCB板的安装柱位置做了局部加厚到2mm，保证螺丝锁附时不会出现柱位开裂，上下壳的扣合位采用周圈均匀分布的卡扣结构，卡扣的扣合量设计为0.4mm，既保证日常使用不会轻易脱开，也方便后期维护时徒手拆开，不需要额外借助撬具。壳体的外形尺寸控制在长102mm、宽62mm、总厚度22mm的范围内，刚好可以单手握持，安装边界上需要注意，屏幕装配时需要在承托台阶位置贴0.2mm厚的缓冲泡棉，避免硬接触导致的屏幕破损，供电模块放入下层腔体时，

　　要对应定位柱的位置放平，不要挤压到板载的按键与元件，上下壳扣合前要检查内部排线是否完全收纳在腔体的走线槽内，避免排线被壳体压伤导致显示或者供电异常。从结构细节来看，壳体采用半透明的可视化设计，用户可以直接观察到内部模块的安装状态与指示灯状态，不需要拆开壳体就能判断供电是否正常，侧边的按键位置做了凸起的导向筋，按键按压时的行程保持在0.8mm，按压反馈清晰不会出现虚位。腔体内部的走线槽宽度设计为3mm，深度1.5mm，可以容纳FPC排线与供电连接线，走线槽边缘做了圆角处理，不会刮伤线材的绝缘层。对应板载的USB充电接口位置，开孔做了1mm的倒角导向，充电线插入时可以自动对位，不会出现插偏刮花接口外壳的问题。在实际装配验证中，

　　这套结构可以兼容常规的3D打印工艺与注塑工艺，壁厚均匀不会出现打印翘边或者注塑缩痕的问题，所有的加强筋厚度都控制在壁厚的0.6倍，避免表面出现缩印影响外观。壳体的四个边角做了R5的大圆角过渡，跌落时可以分散冲击力，降低边角开裂的概率，同时握持时的手感也更贴合手掌轮廓，不会有硌手的棱角。针对墨水屏的特性，上层显示窗口的边缘做了遮光台阶，避免环境光从屏幕侧面漏入影响显示对比度，屏幕安装后正面与壳体上表面的高度差控制在0.1mm以内，表面平整不会出现积灰的台阶缝隙。供电模块的安装位预留了0.2mm的间隙，贴装导热垫后可以将模块工作时产生的少量热量传导到壳体上散出，避免密闭腔体内温度累积影响电池使用寿命。
