搭载GC0307传感元件的超微型USB摄像模组

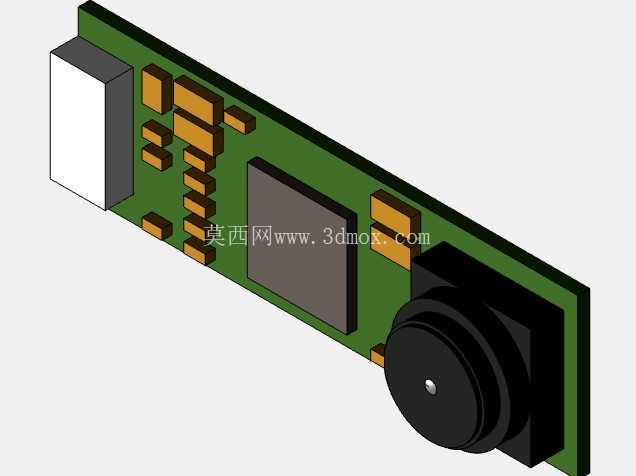

　　这款超微型USB摄像模组的设计，核心围绕狭小空间内的视觉采集需求展开，在工业检测、小型智能设备集成、便携视觉终端等场景中，能够解决常规摄像模块尺寸过大无法适配安装位的痛点。从结构布局来看，模组采用长条式PCB基板设计，将GC0307图像传感芯片、镜头组件、USB接口电路以及配套的被动元件沿基板长度方向有序排布，最大化压缩横向与纵向的安装占用空间，基板边缘预留的固定点位可适配螺丝固定、背胶粘贴等多种安装方式，安装边界可适配厚度仅数毫米的设备内部腔体，无需额外设计复杂的转接固定结构。

　　镜头部分采用定焦短焦设计，视场角覆盖近距离图像采集的常用范围，对焦距离适配设备内部近距离检测、近距离图像录入的常规需求，镜头座与PCB基板采用加固连接设计，可承受常规设备装配过程中的轻微外力冲击，避免光轴偏移导致的成像模糊问题。电路设计上，模组集成了GC0307传感器的全部外围电路，包含电源滤波、信号阻抗匹配、ESD防护等基础电路单元，USB接口直接集成在基板端部，无需额外引出转接排线，可直接插接在设备主板的USB排针上，减少装配工序的同时也降低了排线连接带来的信号干扰风险。

　　在实际应用中，这类模组可嵌入到小型工业检测设备的狭窄工位内，完成微小零件的外观缺陷图像采集，也可集成到便携扫码终端、小型智能识别设备中作为图像采集单元，甚至可用于定制化的微型监控点位、智能穿戴设备的视觉模块扩展。设计过程中充分考虑了量产装配的工艺性，所有元件均采用表面贴装工艺可完成焊接，镜头组件可通过标准SMT后段组装工序完成固定，无需特殊定制的装配工装，元件选型均采用通用量产型号，不存在特殊定制元件带来的供应链风险。

　　模组的PCB布线严格遵循高速信号布线规则，图像信号走线做了等长与阻抗控制，避免USB传输过程中出现的图像丢帧、水波纹等干扰问题，电源回路预留了足够的滤波电容，可适配不同主板供电的纹波波动，保证传感器供电稳定，成像画质一致性可控。从安装适配性来看，模组整体外形无突出的异形结构，除镜头部分的圆形凸起外，其余元件高度均控制在统一范围内，设备结构设计时仅需为镜头部分预留对应的通光孔位即可，其余部分可直接贴合设备内部的安装平面，无需额外设计避让结构，能够大幅降低配套设备的结构设计难度，缩短集成开发周期。
