工业燃气红外辐射燃烧器结构设计

　　这款燃烧器主要面向工业加热场景设计，常见于食品烘焙流水线的面火加热段、工业涂装线的漆膜固化工位、小型工业炉的局部补热区域，也可适配商用厨具的大面积加热单元，核心是通过金属网面的红外辐射传递热量，相比传统明火直燃的加热方式，辐射换热的热效率更高，加热均匀性更好，不会出现局部火焰灼烧导致的工件过烧问题，同时燃烧过程更充分，烟气中未完全燃烧的碳氢化合物含量更低，更符合工业场所的环保排放要求。

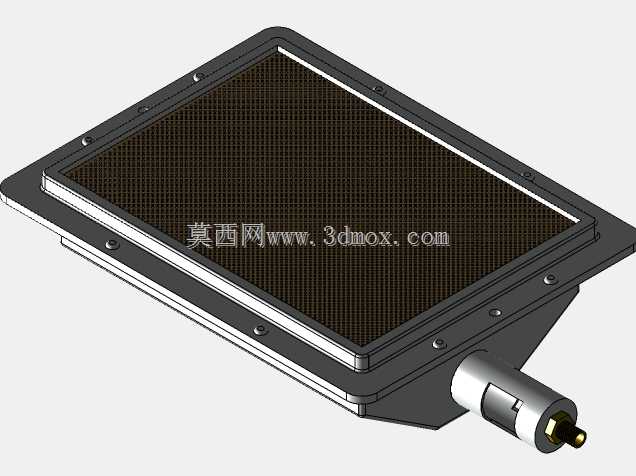

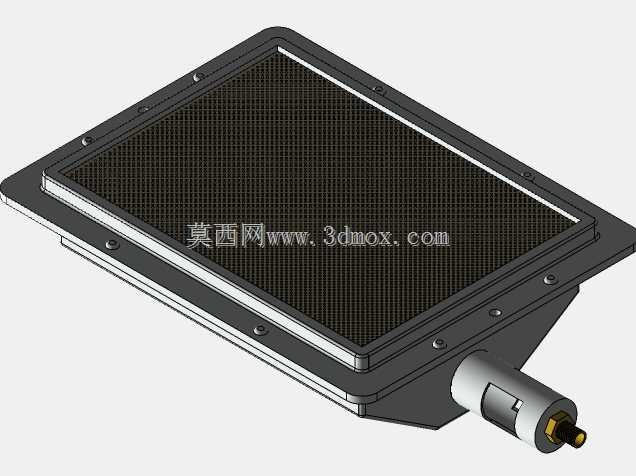

　　从结构设计逻辑来看，整体采用矩形扁平式壳体布局，核心燃烧面为金属编织网结构，网面下方设置有匀流腔结构，燃气与空气预混后进入腔体，经过匀流板的整流作用后均匀透过金属网面，在网面表层完成无焰燃烧，将网面加热至赤红状态向外辐射红外热量。壳体边缘采用翻边铆接结构，周圈均匀布置的安装沉孔可直接通过螺栓固定在设备的安装机架上，安装面与壳体之间预留有密封槽位，可嵌入耐高温密封垫避免预混气体从安装缝隙泄漏，保障燃烧过程的安全性。

　　进气接口设置在壳体侧下方，采用阶梯式轴头结构，接口处设计有定位轴肩，安装时可直接插入设备的燃气供气管路，通过卡套或螺纹结构完成固定，接口内部集成有气流缓冲结构，避免进气压力波动直接冲击匀流腔导致网面燃烧不均匀，接口末端的接头采用标准燃气接头尺寸，可适配市面上多数工业燃气控制阀组的连接规格，无需额外加工转换接头。

　　从安装边界来看，整体外形为扁平方形结构，厚度方向尺寸控制较薄，可嵌入设备的夹层空间安装，不会占用过多的设备内部纵深空间，燃烧网面略高于壳体安装平面，安装后网面与被加热工件之间的距离可根据加热温度需求调整，常规工况下保持80-150mm的间距即可获得最优的辐射加热效果，周圈安装孔的孔位采用对称式布局，支持水平、垂直甚至倾斜角度安装，可适配不同设备的安装空间走向。

　　设计过程中重点考虑了长期高温工作下的结构可靠性，壳体采用冷轧钢板冲压成型后做耐高温氧化处理，可承受长期800-1000℃的网面工作温度，不会出现壳体变形问题；金属燃烧网采用耐高温铁铬铝合金编织而成，高温下的抗蠕变性能优异，长期使用不会出现网面塌陷、网孔堵塞的问题；进气接口与壳体的连接采用焊接加铆接的双重固定结构，避免长期热胀冷缩导致接口松动漏气。

　　在功能实现上，这款燃烧器支持天然气、液化石油气等多种常用燃气适配，只需根据燃气热值调整预混空气的进气比例即可正常工作，燃烧过程中无明显明火，火焰不会脱离网面飘散，在有轻微通风的工业车间环境下也能稳定燃烧，不会出现火焰被吹熄的问题，网面的燃烧均匀度可控制在±5%以内，保障整个加热区域的温度一致性，避免出现局部温度过高或过低的加热盲区。

　　实际选型应用时，可根据所需加热面积选择对应尺寸的型号，单台燃烧器的热负荷覆盖范围较广，可通过调整进气压力灵活调节输出功率，小功率状态下也能维持稳定燃烧，不会出现回火、脱火等燃烧故障，壳体背部预留有点火针与火焰检测针的安装位，可直接配套自动点火与火焰检测模块，接入设备的自动化控制系统，实现加热过程的自动控制与熄火保护，满足工业设备的自动化运行需求。
