透明聚碳酸酯耐压过滤壳体结构设计

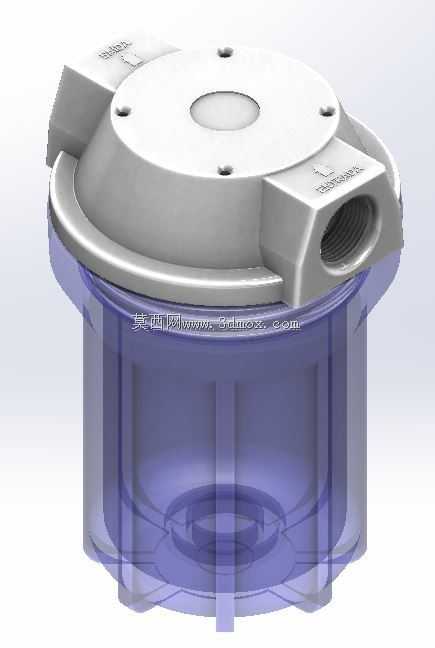

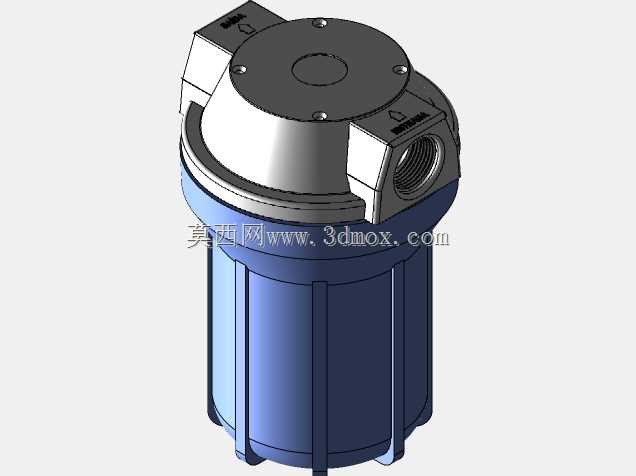

　　这款带透明观察段的承压壳体，主要适配小型流体管路的前置过滤、杂质截留工况，常见于家用净水支路、小型气动回路末端、实验室小型流体输送系统的预处理环节，日常工况下可直接透过透明段观察内部滤材的污染程度，无需拆解壳体就能判断是否需要更换内部滤芯，大幅降低日常运维的拆检工作量。上盖采用金属材质压铸成型，相比全塑壳体拥有更高的结构强度，侧置的内螺纹接口直接和上盖一体铸造成型，接口轴线和壳体中心轴线垂直，安装时可直接对接水平走向的管路，不需要额外加装转角接头，减少管路泄漏点的同时也压缩了安装所需的空间。上盖顶面均匀分布的多个安装孔，用于穿设锁紧螺栓，将上盖和下部的透明筒体压紧，两者之间的密封槽开设在上盖的下沿，装配时嵌入对应规格的O型密封圈，

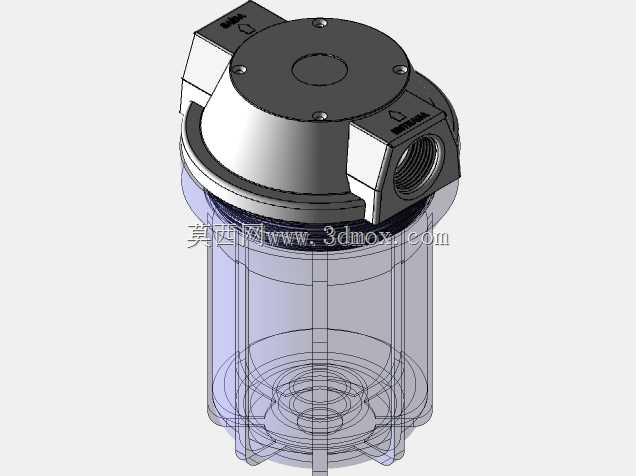

　　螺栓按对角顺序逐步拧紧的过程中，密封圈被均匀压缩，可承受常规工况下1MPa以内的流体压力，不会出现渗漏问题。下部筒体采用半透明聚碳酸酯材质注塑成型，筒体外侧做了等距分布的竖向加强筋，既可以提升筒体的环向抗压能力，避免承压时出现鼓胀变形，也能在拆装时提供防滑的握持位置，不需要额外借助工具就能手动完成筒体的旋拧拆装。筒体底部做了内凹的定位台阶，可直接承托内置的滤芯组件，不需要额外加装滤芯支撑骨架，滤芯更换时直接将旧滤芯从筒体内取出，放入新滤芯后对准上盖的定位凸台即可完成装配，操作门槛极低。从安装边界来看，该壳体的整体安装高度适配5英寸标准长度的滤芯，侧接口规格为2.5英寸内螺纹，安装时需要在接口下方预留至少半个筒体长度的操作空间，

　　方便后续更换滤芯时向下取出筒体，不需要拆卸周边的管路就能完成维护作业。设计阶段针对聚碳酸酯材质的耐温特性做了适配，常规使用场景下流体温度不超过60摄氏度，避免长期高温环境下材质出现老化脆裂的问题，上盖的金属材质做了表面钝化处理，在常规水基、气动工况下不会出现锈蚀问题，和聚碳酸酯筒体接触的位置做了圆角过渡，避免尖锐棱角划伤筒体表面产生应力集中点。侧接口的内部做了限位台阶，外接管路拧入时不会过度伸入壳体内部，避免和内置滤芯产生干涉，上盖顶部的中心孔用于安装排气阀或者压差检测接头，设备初始运行时可通过该孔排出壳体内的空气，避免气阻影响流体流通效率，也可外接压差传感器，实时监测滤芯前后的压力差，当压差值达到设定阈值时就提示更换滤芯，

　　替代人工观察的运维模式，适配自动化程度更高的流体系统。筒体底部的外壁做了多面切边结构，可配合普通扳手辅助拧紧，当密封圈摩擦力较大手动无法拧开时，可借助工具施加扭矩，不会因为夹持导致筒体开裂。整个壳体的流道设计做了圆弧过渡，流体从侧接口进入后会沿上盖的导流斜面均匀分散到滤芯的整个端面，避免局部流速过快冲蚀滤芯，也能让整个滤芯的过滤面积得到充分利用，不会出现局部过早堵塞的问题。
