滚动轴承用碗形结构零件三维设计

　　在各类回转支承类机械结构中，这类碗形结构件是滚动轴承装配体系里的关键配套零件，常应用于重载低速的回转工况场景，比如工程机械的回转机构、输送线的辊筒端部支撑、轻工设备的旋转工位定位结构中，承担着容纳滚动体、限位轴承外圈、分散轴向载荷的核心作用。从实际工程应用的反馈来看，这类碗形件的设计合理性直接影响整套轴承组件的运行稳定性，若内腔曲面过渡不顺畅，很容易造成滚动体运行卡滞，长期运行下会出现局部点蚀、磨损加剧的问题，严重时甚至会导致整套回转机构抱死停机。

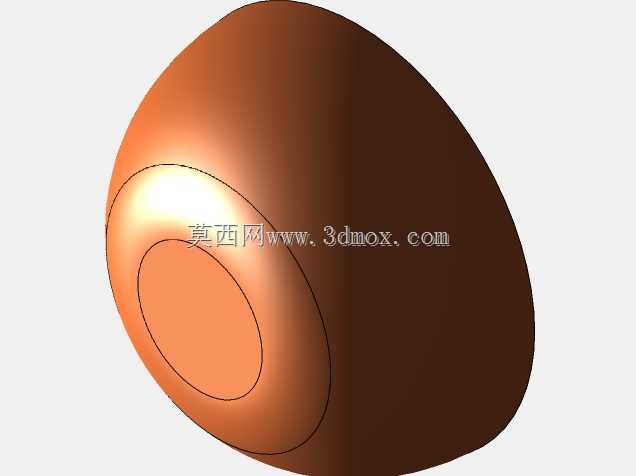

　　从结构设计逻辑来看，该零件采用整体回转式碗状构型，外侧为平滑的椭球过渡曲面，没有突兀的棱角结构，一方面能够降低装配过程中与相邻部件的干涉风险，另一方面可以在承受轴向冲击载荷时，通过曲面的均匀形变分散应力，避免应力集中在局部连接位置。零件端面设置有同轴的环形定位止口，这个止口的尺寸公差需要严格匹配对应轴承的外圈配合公差，通常采用基轴制过渡配合，既保证装配后轴承外圈不会出现径向窜动，又能避免过盈量过大造成轴承外圈变形，影响滚动体的游隙。内腔的曲面弧度经过反复校核，与配套滚动体的运动轨迹完全贴合，能够保证滚动体在滚道内运行时全程保持线接触状态，相比点接触结构能承载更大的径向与轴向复合载荷。

　　在安装边界的考量上，该零件的轴向总高度、最大外轮廓直径都需要匹配安装腔体的预留空间，设计时需要在外侧曲面与安装腔内壁之间预留至少0.5mm的装配间隙，避免因加工误差导致装配时出现卡滞。端面的止口深度需要严格控制，过深会导致轴承装配后轴向预紧量过大，运行时温升过快，过浅则会造成轴承轴向定位失效，设备启停时出现轴向窜动。零件的壁厚设计采用渐变式结构，靠近止口的受力集中区域壁厚更大，向碗底位置逐步平滑减薄，在保证结构强度满足载荷要求的前提下，尽可能降低零件自身重量，减少回转机构的转动惯量，提升设备启停的响应速度。

　　从实际选型适配的角度来说，这类碗形轴承配件需要根据配套轴承的滚动体直径、额定动载荷、额定静载荷参数调整内腔滚道的曲率半径，曲率半径通常比滚动体半径大2%-5%，这个数值区间是工程实践中验证过的最优范围，既能保证接触应力在材料许用范围内，又不会因为曲率差过大造成滚动体运行时的滑移磨损。零件的材料通常选用轴承钢经整体淬火处理，表面硬度达到HRC60-64，具备足够的耐磨性与接触疲劳强度，部分低速轻载工况下也可以采用优质碳素结构钢经表面渗碳处理，在满足使用性能的前提下降低制造成本。

　　在三维建模过程中，这类回转类零件需要优先保证整体的同轴度公差，所有环形结构的回转中心必须保持一致，建模时需要以中心轴线为基准建立所有特征，避免出现偏心问题。曲面过渡位置需要采用G2连续的曲率过渡，不能出现折线或者曲率突变的位置，否则后续生成加工刀路时会出现进给速度突变，影响零件的表面加工质量，也会造成后续热处理时应力集中，增加零件开裂的风险。完成基础建模后还需要进行装配干涉检查，模拟轴承装配后的滚动体运行轨迹，验证滚道与滚动体的接触状态，确保全行程范围内没有卡滞点，同时校核零件在最大额定载荷下的形变位移量，保证最大形变位置的位移量不超过轴承游隙的允许范围，避免运行时出现滚动体卡死的问题。

　　这类零件在日常设备维护中也属于易损检查项，需要定期检查碗形滚道面的磨损情况，若出现点蚀、剥落或者明显的磨损沟痕，就需要及时更换，否则会造成滚动体的异常磨损，进一步导致整套轴承组件失效。相比其他类型的轴承支撑结构，这种碗形集成式结构的零件数量更少，装配工序更简单，不需要额外的挡圈、端盖等辅助定位零件，能够有效降低整套支撑结构的装配复杂度，减少装配误差累积，在很多对结构紧凑性有要求的设备场景中应用十分广泛。
