电动单轨起重葫芦小车三维设计

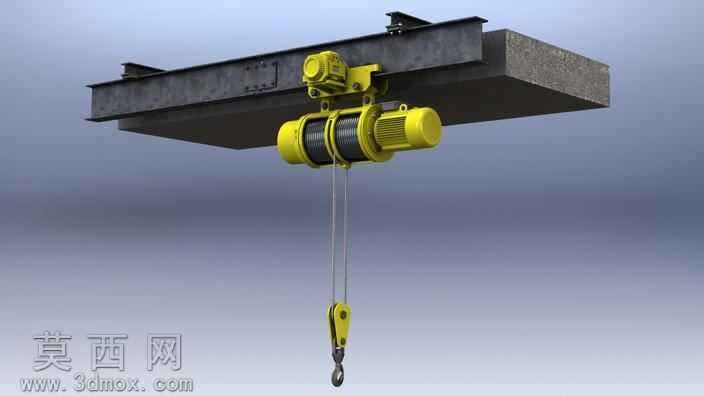

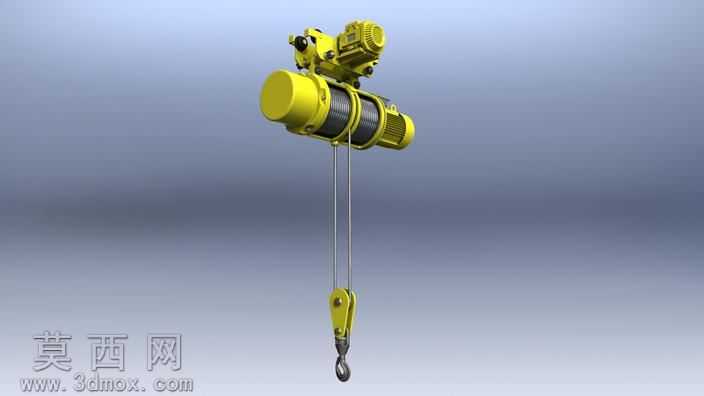

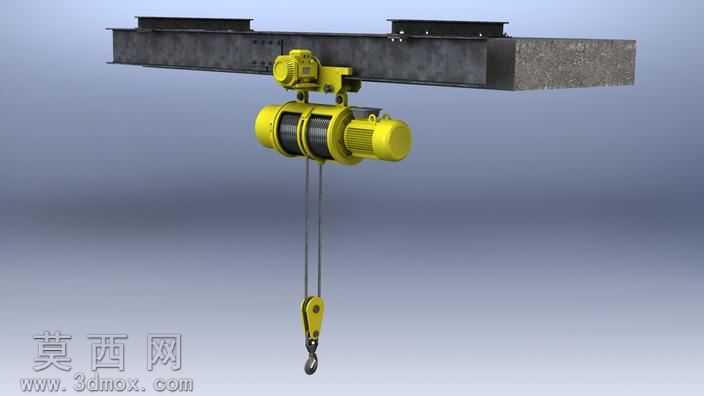

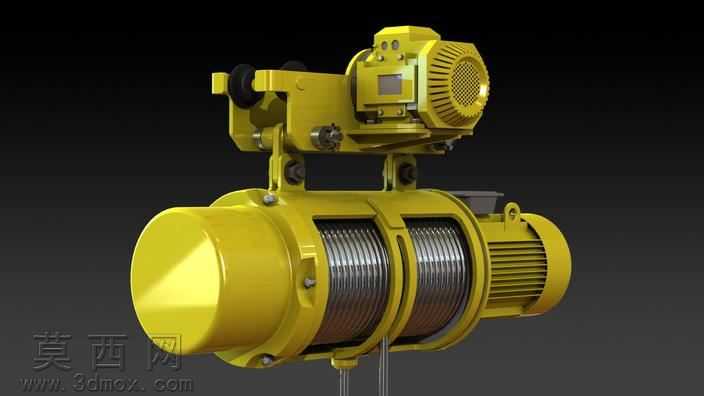

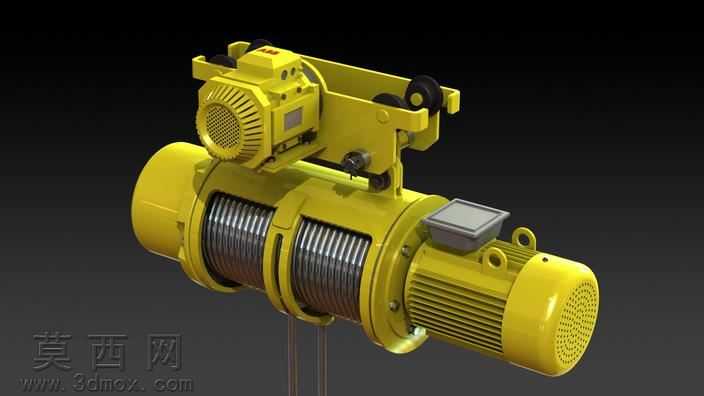

本作品为单轨吊运起重小车的三维数字化设计，采用SolidWorks完成全参数化建模，整体建模过程遵循机械设计的装配逻辑，自下而上依次完成行走轮组、减速电机、卷筒总成、起升电机、机架连接结构等独立零件的建模，再通过标准配合、高级配合完成总装约束，确保各运动部件的运动自由度符合实际工况逻辑。渲染阶段采用工业产品常用的哑光黄漆材质作为主体涂装，还原起重设备的标准安全色外观，卷筒部分赋予金属镀铬材质模拟钢丝绳缠绕的金属辊筒质感，电机散热筋、端盖等部位分别赋予铸铁哑光、金属亮面材质区分不同部件的材质属性，背景采用深灰渐变突出产品主体结构，通过三点布光打出金属部件的高光反射，清晰呈现各结构的细节特征。结构设计上，上部行走轮组适配工字钢单轨轨道，轮缘做导向限位设计防止运行脱轨，行走电机通过减速机构驱动行走轮实现沿轨道的水平移动；下部起升机构采用双卷筒同轴设计，配套独立的起升驱动电机，卷筒表面加工螺旋绳槽用于规整缠绕钢丝绳，避免乱绳卡滞问题，电机端集成制动结构确保起吊作业的安全锁止，机架部分采用厚钢板焊接结构的建模逻辑，各连接耳板、螺栓孔位均按实际装配尺寸预留，起升机构与行走机架之间通过铰接吊点连接，保证受力传递均匀。设计过程中充分参考实际单轨葫芦的尺寸参数，对各部件的传动比、安装间隙、运动干涉做了全面校验，确保模型可直接用于结构展示、作业原理演示以及后续的工程图转化，完整还原了小型单轨起重小车的全部结构特征，可清晰展示设备的行走、起升两大核心功能的实现逻辑，各部件的装配关系清晰明了，无冗余建模特征，模型层级划分合理，便于后续的编辑修改与结构拆解展示。
