ULA火箭硬件挑战赛轻量化支架结构设计

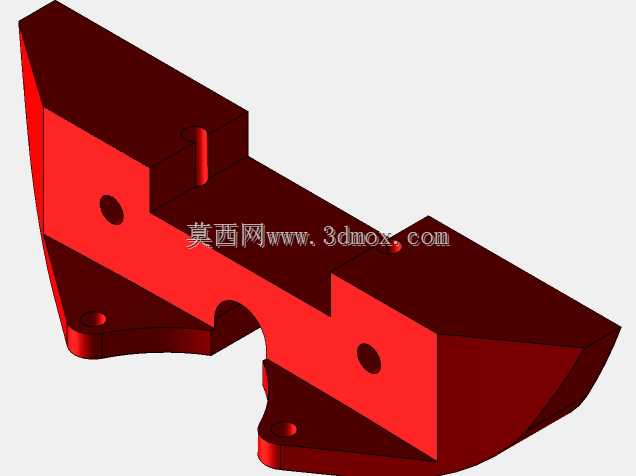

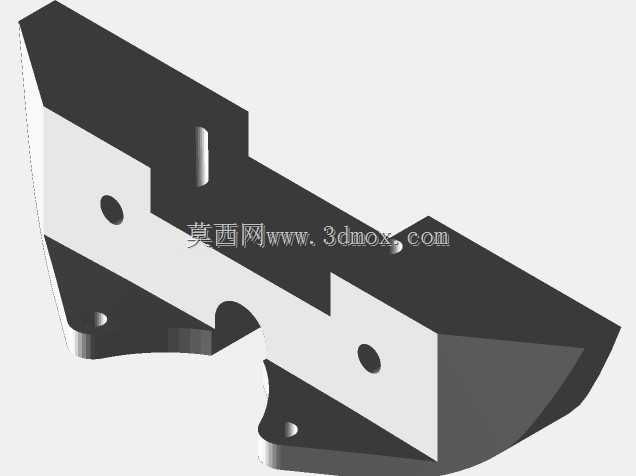

　　在航天运载器的结构设计场景中，每一处承力构件的性能都直接影响整箭的载荷分配与起飞可靠性，这类参赛级的支架结构，核心用途是作为箭体局部的连接承力载体，承担相邻舱段或机载组件的载荷传递作用，在起飞阶段的强振动、大过载工况下维持连接位置的结构稳定性，避免出现应力集中导致的构件失效。从结构特性来看，该支架采用了非对称的异形构型，整体轮廓顺着载荷传递路径做了材料切除优化，没有保留多余的实体冗余区域，几个分布在不同安装面的通孔是核心的安装定位基准，孔位的同轴度与端面平面度直接决定装配后的连接精度，避免安装后出现附加的装配应力。设计思路上优先考量了应力分布的均匀性，通过拓扑优化的逻辑去除低应力区域的材料，在保证整体刚度、强度满足工况要求的前提下，

　　尽可能降低构件自身重量——这对于航天运载场景而言，每减少一克无效结构重量，都能对应提升有效载荷的搭载空间，降低起飞阶段的燃料消耗。从安装边界来看，该支架的三个安装面分别对应不同的对接组件，底部的带孔凸台用于和箭体主承力梁连接，侧方的垂直安装面用于固定附属功能组件，端部的斜切面是适配箭体气动外形的避让结构，避免和相邻的蒙皮结构出现装配干涉，整体的外形尺寸完全适配对应舱段的内部安装空间，没有超出预设的装配包络线，不需要对周边原有结构做额外修改就能完成适配安装。实际工程应用中，这类支架需要通过静力学仿真验证，确认在最大过载工况下的最大应力值低于材料的屈服强度，同时要校核模态特性，避免支架的固有频率和箭体起飞阶段的振动频率重合引发共振，

　　构件的边缘位置都做了倒角过渡处理，避免尖锐边角造成的应力集中，也能减少装配过程中对操作人员、相邻线缆的剐蹭损伤。不同于常规工业设备的支架设计，航天场景下的承力支架对重量的控制要求更为严苛，不能单纯通过增加材料厚度来提升结构强度，必须精准匹配载荷路径做材料分布优化，该结构的几个减重凹槽位置，都是经过应力仿真确认的低应力区域，切除这部分材料后对整体结构的强度、刚度影响极小，却能有效降低整体自重。安装孔的位置度公差需要控制在合理范围内，既保证装配时的顺利对接，也避免孔位偏差导致的螺栓受剪附加载荷，各个安装面的表面粗糙度也需要满足连接要求，保证连接后接合面紧密贴合，不会在振动工况下出现连接松动。在实际的火箭硬件设计流程中，

　　这类局部承力构件的设计迭代往往需要多轮仿真验证，从初始的实心构型逐步切除冗余材料，每一次材料去除都需要对应做应力校核，确保结构性能始终满足设计指标，该设计方案在较低应力水平下实现了更少的材料用量，刚好契合航天结构设计轻量化、高可靠性的核心需求，能够在起飞阶段的复杂载荷环境下稳定承担连接承力功能，同时不会给箭体带来额外的重量负担。
