ULA火箭轻量化连接支架结构设计

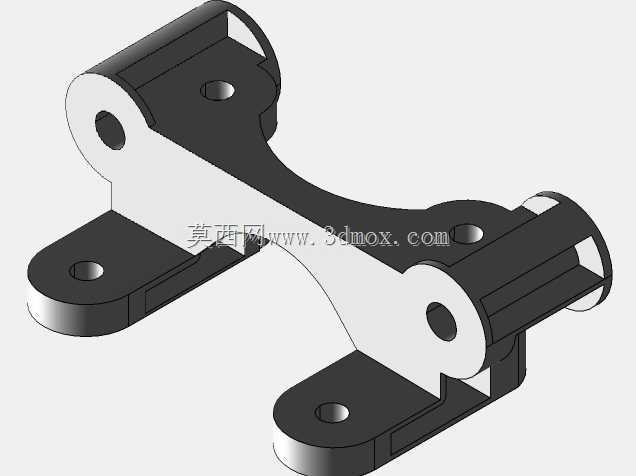

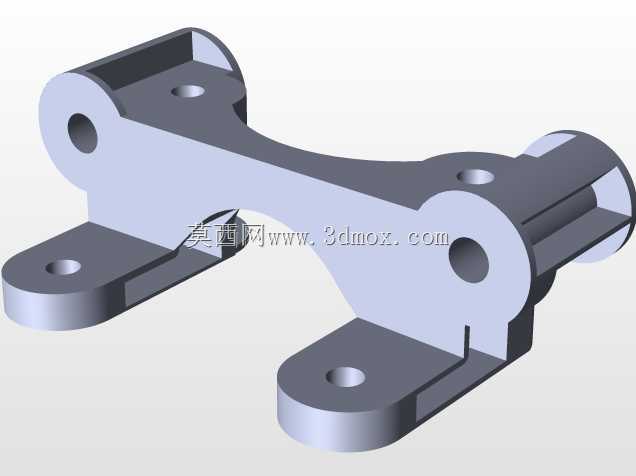

该构件属于航天运载火箭箭上连接承力类部件，主要应用于火箭部段间的辅助连接、管路或小型单机设备的挂载支撑场景，在发射阶段需承受过载、振动带来的交变载荷，同时要严格控制自身重量，避免给箭体带来多余的质量负担。从结构设计逻辑来看，整体采用对称式异形臂布局，两端设置带安装孔的固定耳座，耳座底面为平面贴合结构，能够与箭体安装基面完全贴合，保证安装时的接触刚度，避免局部应力集中；中部采用收腰式的变截面梁结构，在保证整体抗弯、抗扭截面模量的前提下，尽可能去除非承力区域的材料，实现减重目标。构件上的安装孔均为通孔设计，适配标准紧固件的穿装要求，孔位周边做了局部加厚处理，抵消螺栓预紧力带来的局部压应力，防止安装时孔边出现压溃变形。设计过程中优先考虑了载荷传递路径的优化，让外部载荷能够顺着臂身的主承力筋条顺畅传递到两端的固定点，避免出现结构上的应力死区，同时在耳座与臂身的衔接位置做了圆弧过渡处理，减少应力集中系数，提升构件的疲劳寿命。从安装边界来看，两端耳座的安装孔间距、孔的直径都匹配箭体通用安装接口尺寸，不需要额外做转接件即可完成装配，构件整体的外轮廓尺寸紧凑，不会和周边的管路、电缆支架产生运动干涉，在火箭飞行过程中也不会因为自身结构凸起带来额外的气动影响。结构的受力设计上，充分考虑了发射阶段的轴向过载、横向振动以及分离冲击的复合载荷工况，在保证强度裕度满足航天设计规范的前提下，最大化去除冗余材料，相比传统同载荷等级的支架，大幅缩减了结构尺寸与自身重量，符合航天产品轻量化、高可靠性的设计要求。这类支架的建模过程需要重点关注安装面的平面度公差、孔位的位置度公差，在三维建模时需要提前预留装配间隙，避免实际装配时出现干涉问题，同时要对承力截面的壁厚做均匀化处理，方便后续采用机加工或者增材制造工艺完成生产，保证构件的加工可行性与成品一致性。
