手持式医用电子隔离操作枪结构设计

　　在临床诊疗、实验室样本处理这类需要严格规避交叉污染的场景里，手持操作类器械的人机适配性与隔离防护性能，直接决定了操作效率与生物安全等级，这款电子隔离枪的结构设计，正是围绕这类场景的实际痛点展开。从实际使用场景来看，这类器械主要应用在需要与操作介质保持物理隔离的操作环节，比如疫苗接种的无接触药剂推送、感染性样本的密封转移操作、高精度药剂定量分装等场景，操作时需要操作者单手握持完成全部动作，同时保证操作端与握持端之间形成可靠的物理隔离屏障，避免介质飞溅、接触污染传递到操作者手部。

　　从功能特性上看，这款枪型结构将执行端设置在枪身前端，握持区域与执行端之间通过枪身壳体形成完整的隔离隔断，前端的执行接口采用标准化快拆结构设计，可适配不同规格的取样头、注射推杆、密封夹头等功能附件，满足不同场景的操作需求。枪身内部预留了电控组件的安装腔室，可集成定量推送、行程反馈的电子控制模块，相比纯机械结构的同类器械，能实现更精准的行程控制，降低人工操作的力度误差。扳机位置的受力角度经过适配调整，操作者握持时食指自然弯曲即可触碰到扳机，扣动行程控制在8-12mm区间，符合单指操作的施力习惯，长时间操作不易产生肌肉疲劳。

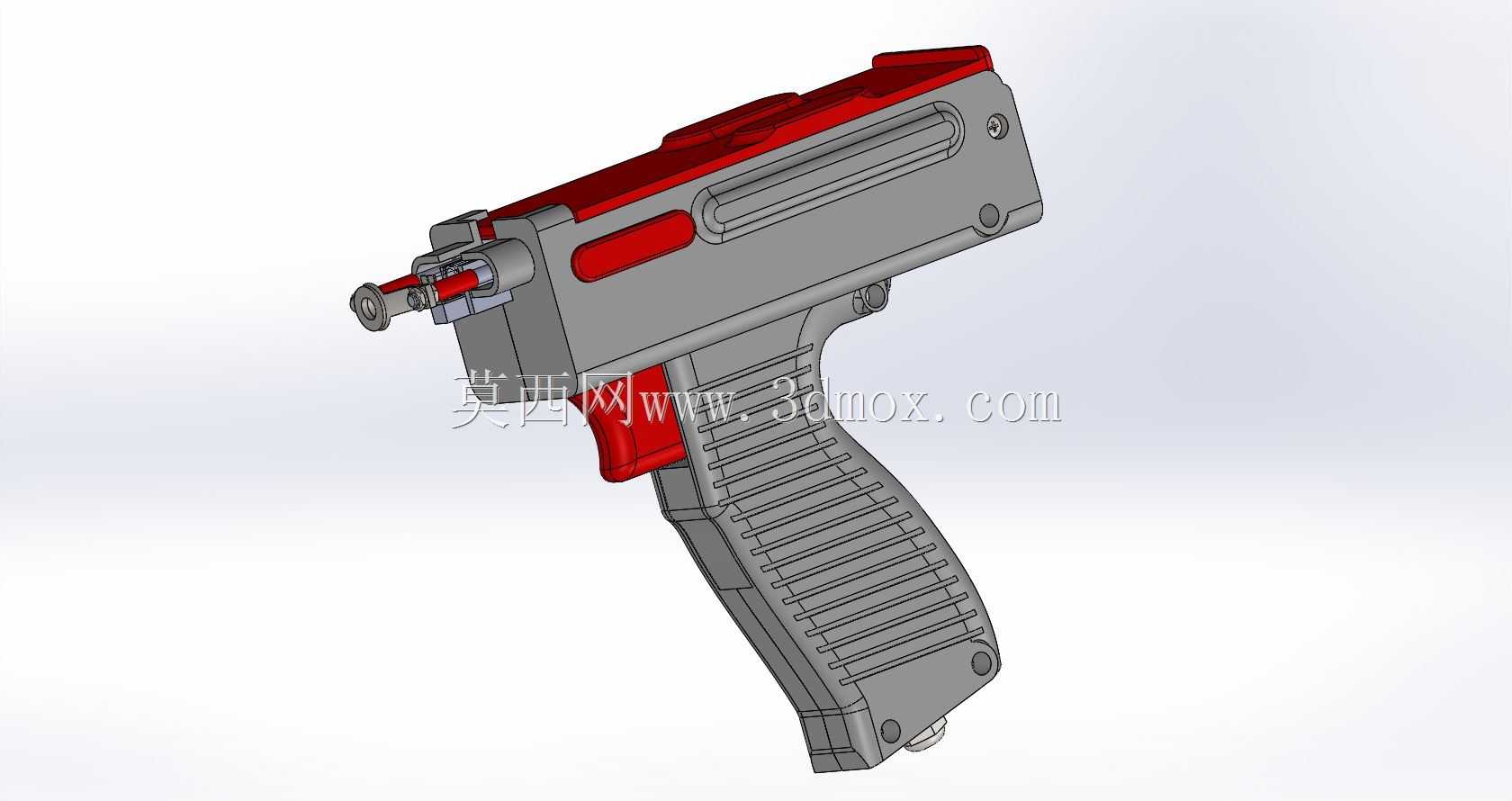

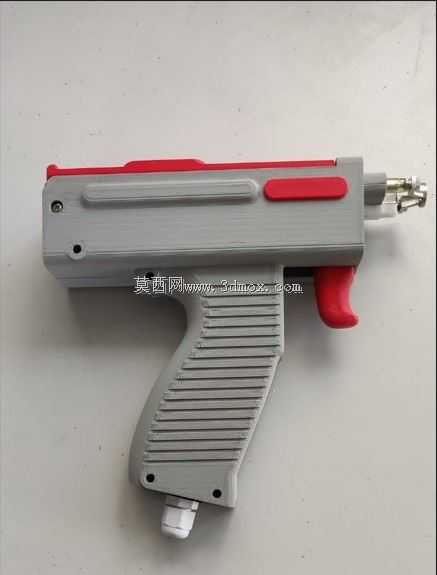

　　设计思路上，整体采用枪式握持布局，首先是平衡整机的重心分布，将重量较大的电控模块、动力组件布置在枪身靠近握把的位置，让整机重心落在握把支撑范围内，单手握持时不会出现前端下坠的情况，降低手腕的承重负担。握把表面的防滑筋条采用等间距排布，筋条高度1.2mm，间距4mm，既可以增加握持时的摩擦力，避免戴医用手套操作时出现打滑，也不会因为筋条过于尖锐硌手，适配不同手型的操作者握持。枪身上部的红色区域为功能按键与状态提示区，操作时拇指无需离开握把即可触碰按键，视线无需大幅偏移就能观察到设备的工作状态，符合临床操作的视线习惯。

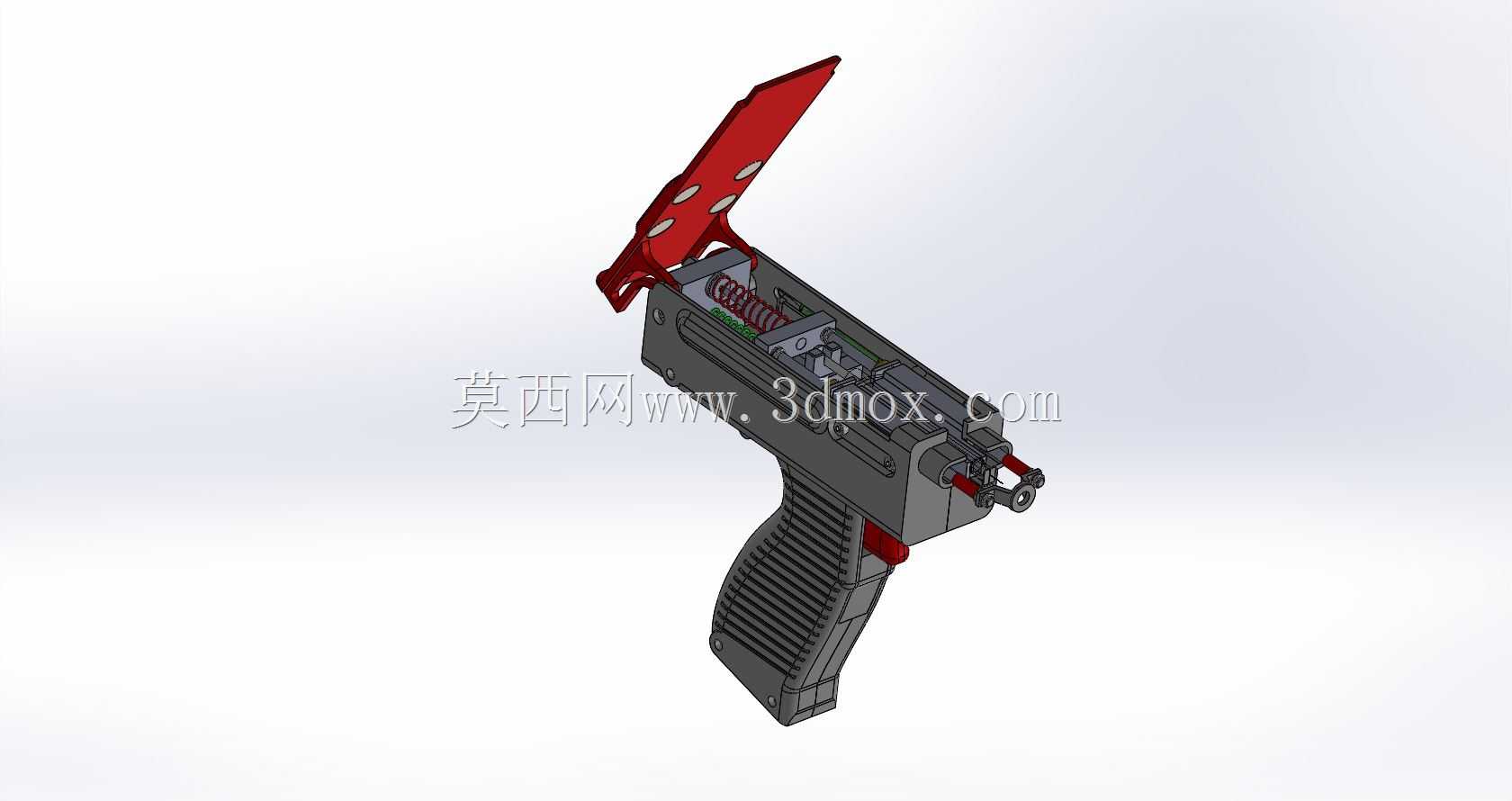

　　外形尺寸与安装边界方面，整机长度控制在180mm左右，握把宽度32mm，枪身最大宽度45mm，整体尺寸适配成年人单手握持的尺寸范围，前端执行端的突出长度控制在35mm，操作时不会因为前端过长遮挡操作视线。枪身壳体采用上下对合的装配结构，合模线布置在枪身侧面，装配后通过侧边的固定螺丝完成锁紧，壳体内部的安装筋位预留了0.2mm的装配公差，方便内部电路板、动力组件的安装固定，同时保证壳体拼合后的缝隙均匀，不会出现凸起、错位的情况，避免缝隙残留污渍，满足医用器械的清洁消毒要求。前端执行接口的安装基准面与枪身轴线保持垂直，安装后附件的同轴度误差控制在0.1mm以内，保证推送、取样动作的同轴精度，避免出现卡滞、偏移的问题。握把底部预留了充电接口与电池仓的安装位置，电池仓采用滑盖式密封结构，滑盖与仓体之间设置密封胶条安装槽，可实现IP54级别的防护能力，适配日常消毒擦拭的使用环境。

　　从结构可靠性角度看，扳机与内部传动件的连接采用销轴铰接结构，铰接位置预留0.05mm的配合间隙，表面做耐磨处理，保证上万次扣动操作后不会出现松旷、卡滞的问题。枪身外壳的壁厚设计为2mm，在握持位置、扳机受力位置做局部加厚处理，加厚区域壁厚2.8mm，提升结构的抗冲击能力，即使操作中出现意外跌落，也不会出现壳体开裂、内部组件移位的情况。内部走线的位置预留了专用的走线槽，走线槽边缘做圆角处理，避免装配时划伤线材，同时固定线材的位置，避免操作过程中线材晃动干涉传动部件的运动。
