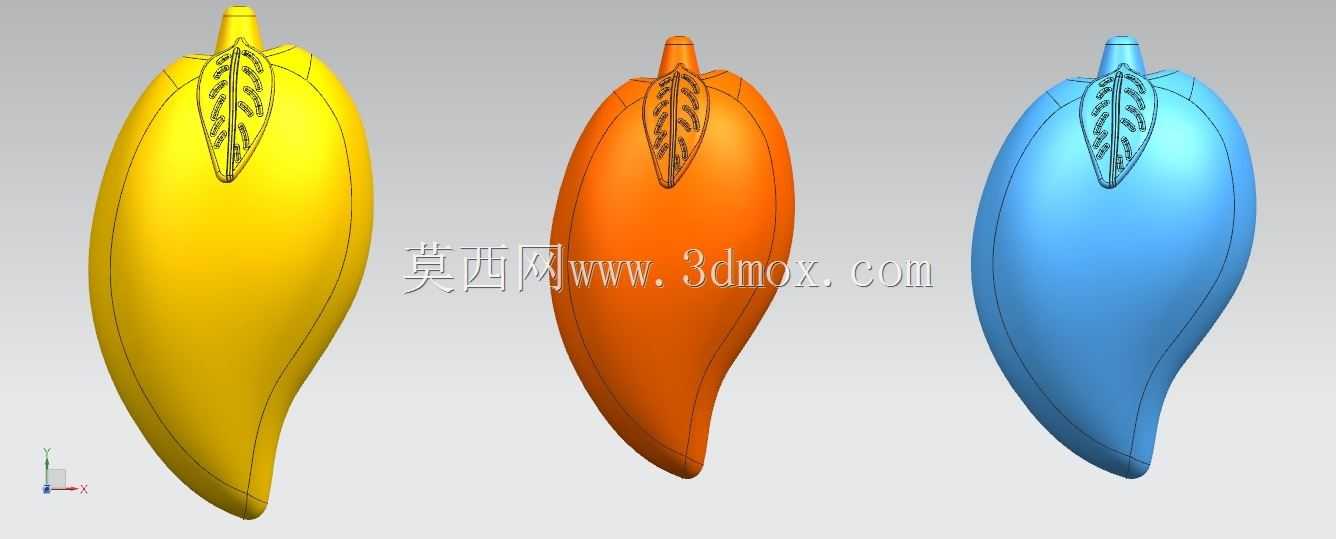

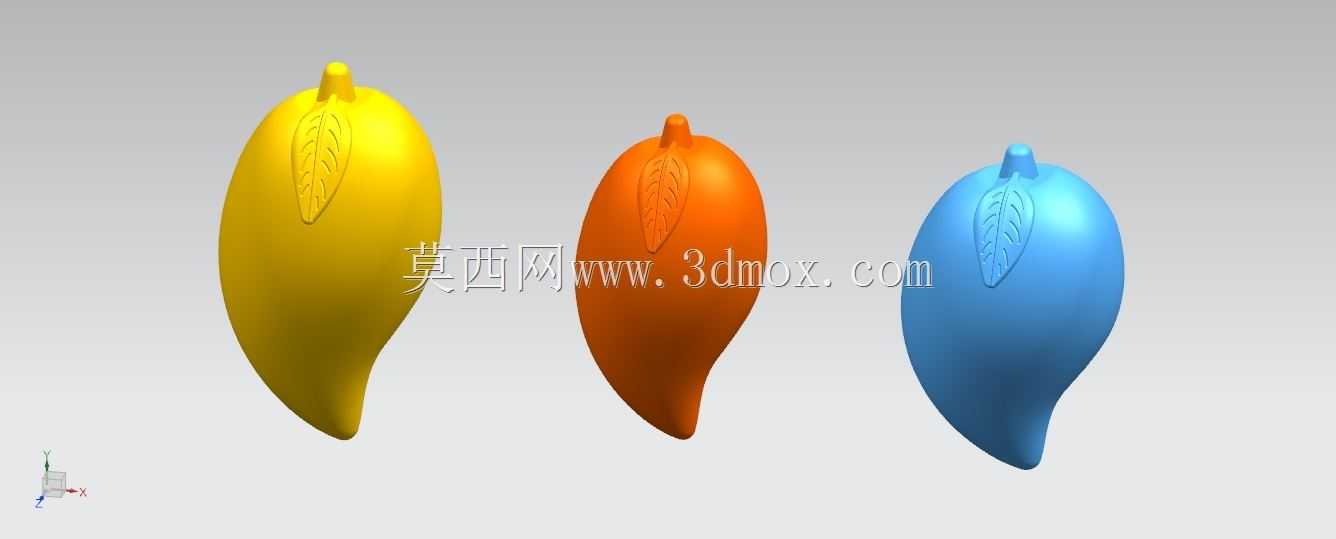

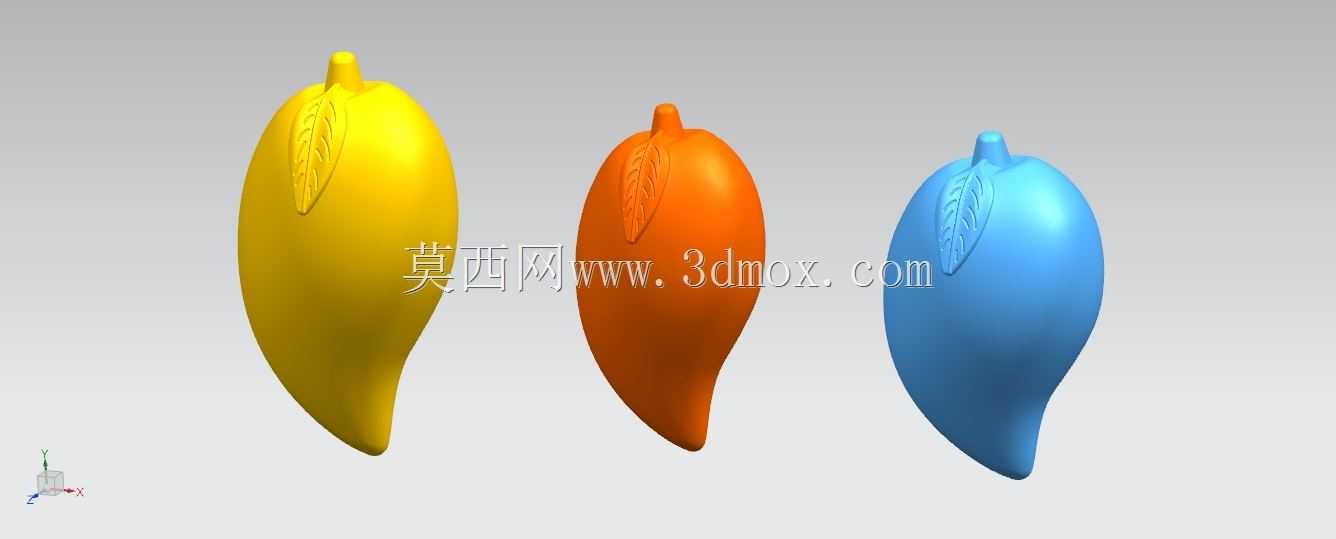

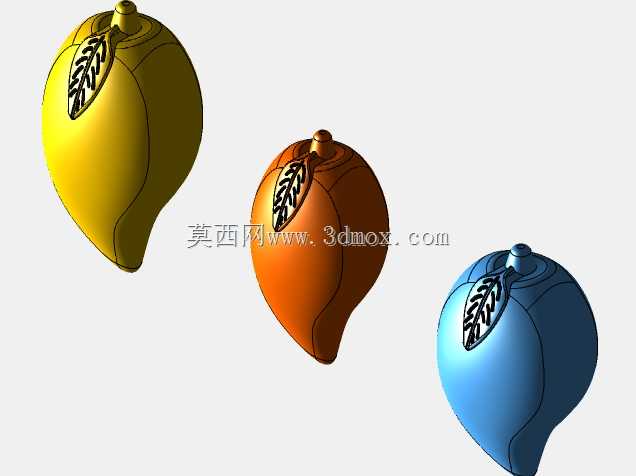

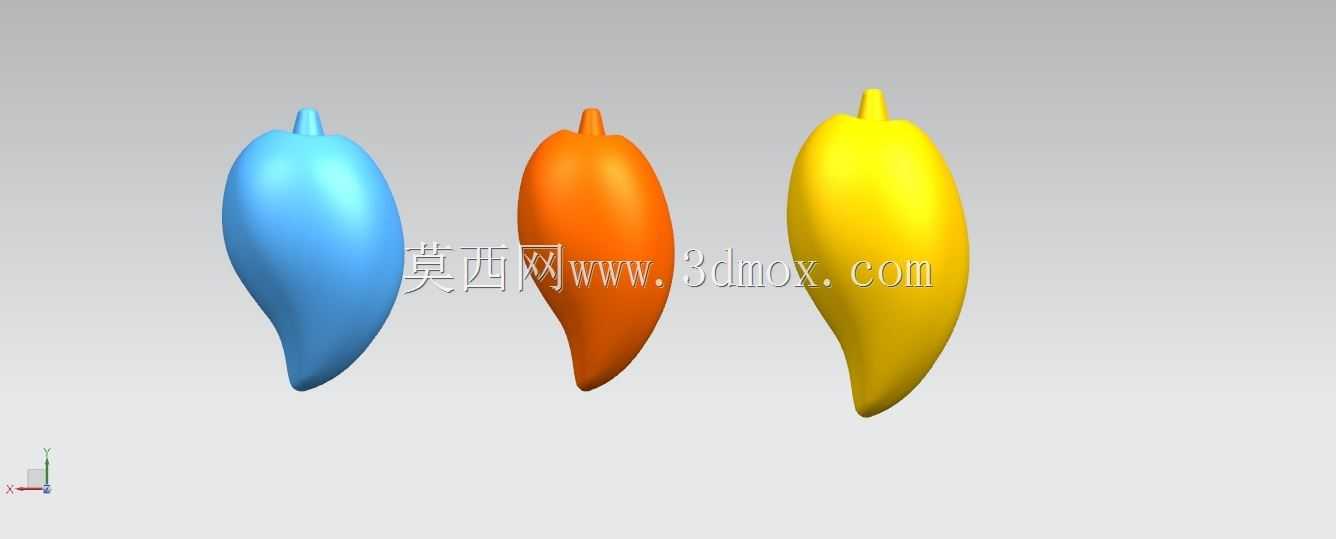

三色仿真芒果造型创意摆件三维设计

　　本次设计的仿真芒果造型构件，最初的需求来自文创周边产品开发场景，可作为桌面装饰摆件、盲盒手办组件、文创礼品配饰使用，也可适配食品展示道具、儿童益智玩具配件的生产需求，在3D打印定制、注塑小批量文创生产领域有较高的适配性。从结构设计层面来看，整个构件采用全曲面顺滑过渡建模思路，完全还原自然芒果的流线型轮廓，果身的弧度从顶部果蒂位置向下自然收窄，末端形成符合真实芒果形态的微尖收尾，曲面曲率连续达到G2级别，不管是做光固化3D打印的表面处理，还是开模后的注塑脱模，都不会出现曲面断层、棱角突兀的问题，后期做表面喷涂、水转印果皮纹理的时候，漆面附着均匀度能得到很好的保障。设计过程中特意将果蒂位置做了小幅度的凸起强化处理，

　　这个位置是整个造型最容易出现磕碰破损的部位，适当增加壁厚0.2mm，既不会破坏整体造型的协调感，又能提升成品的抗摔性能，适配日常摆件的使用场景。三个不同配色的造型在结构尺寸上完全一致，整体长度控制在85mm，最大横截面直径32mm，安装摆放的时候只需要预留直径40mm的平面放置空间即可，不需要额外的固定结构，底部做了0.5mm的平面切边处理，放置在光滑桌面的时候不会出现滚动滑落的问题，重心位置经过调整落在果身中下部，摆放稳定性经过模拟验证，倾斜15度以内不会出现侧翻。从实际生产适配的角度来说，这个模型的壁厚统一设置为1.8mm，如果采用PLA材料3D打印，不需要额外添加支撑结构，果蒂位置的小凸起角度大于45度，

　　完全符合FDM打印的自支撑角度要求，打印完成后只需要简单打磨底部层纹就可以进行后处理上色；如果用于注塑量产，分型线设置在果身两侧的最大轮廓线上，脱模斜度控制在1.5度，不会出现脱模卡模的问题，浇口位置可以设置在底部切边的隐蔽位置，后续修剪浇口不会破坏外观面的完整性。在曲面建模的过程中，特意规避了常规水果建模容易出现的对称度过高的问题，果身两侧的弧度做了细微的非对称调整，左侧弧度比右侧略微饱满0.3mm，更贴近真实芒果自然生长的形态，不会出现工业建模的生硬感，不管是近距离作为桌面摆件观赏，还是作为摄影道具使用，视觉真实度都能达到要求。针对不同的使用场景，这个模型还可以做快速的结构调整，如果作为钥匙扣配件使用，

　　只需要在果蒂位置添加直径2mm的挂孔，不需要改动整体曲面结构；如果作为香薰摆件使用，可以将果身内部做掏空处理，预留1.2mm的壁厚，顶部果蒂位置做可拆卸的透气塞结构，内部可以放置香薰棉片，拓展产品的使用功能。整个模型的曲面数据经过网格检查，没有出现破面、重叠面、非流形几何的问题，导入各类切片软件、模具设计软件的时候都能直接识别，不需要额外的几何修复工作，能大幅缩短从设计到成品的生产周期。
