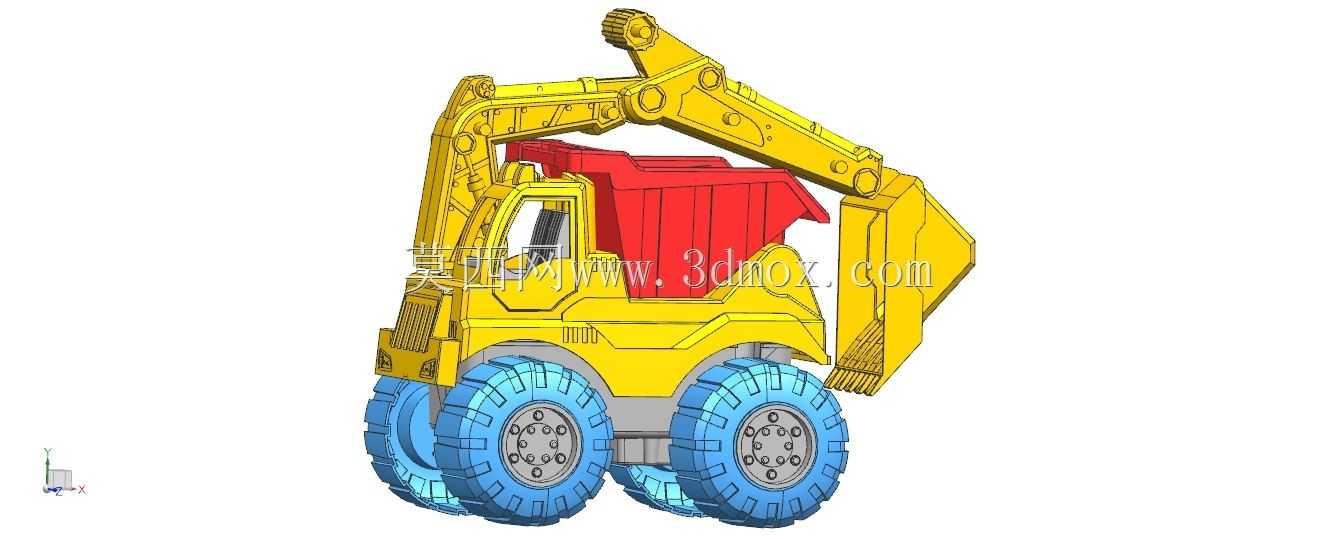

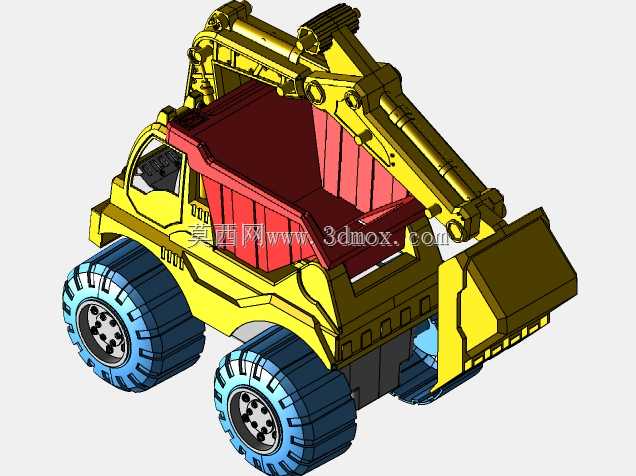

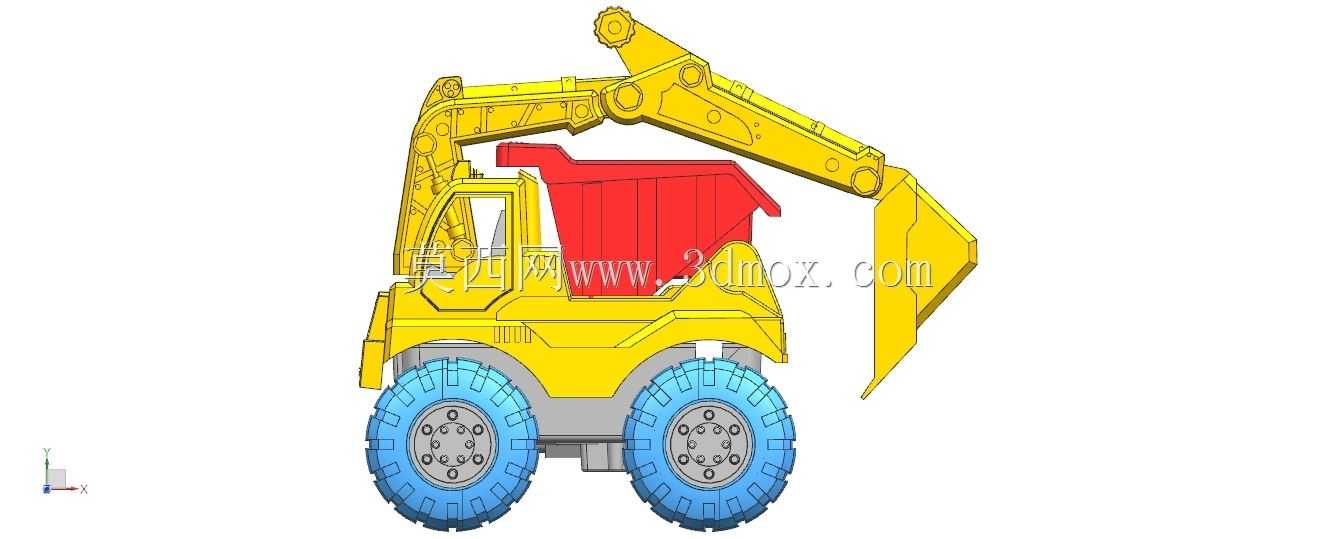

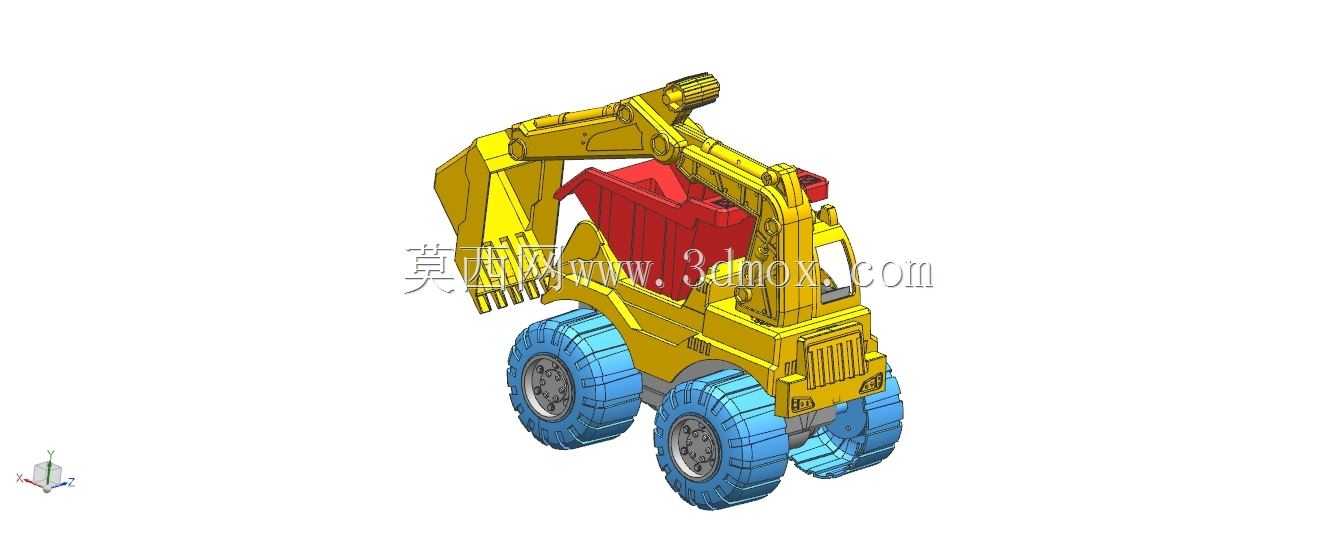

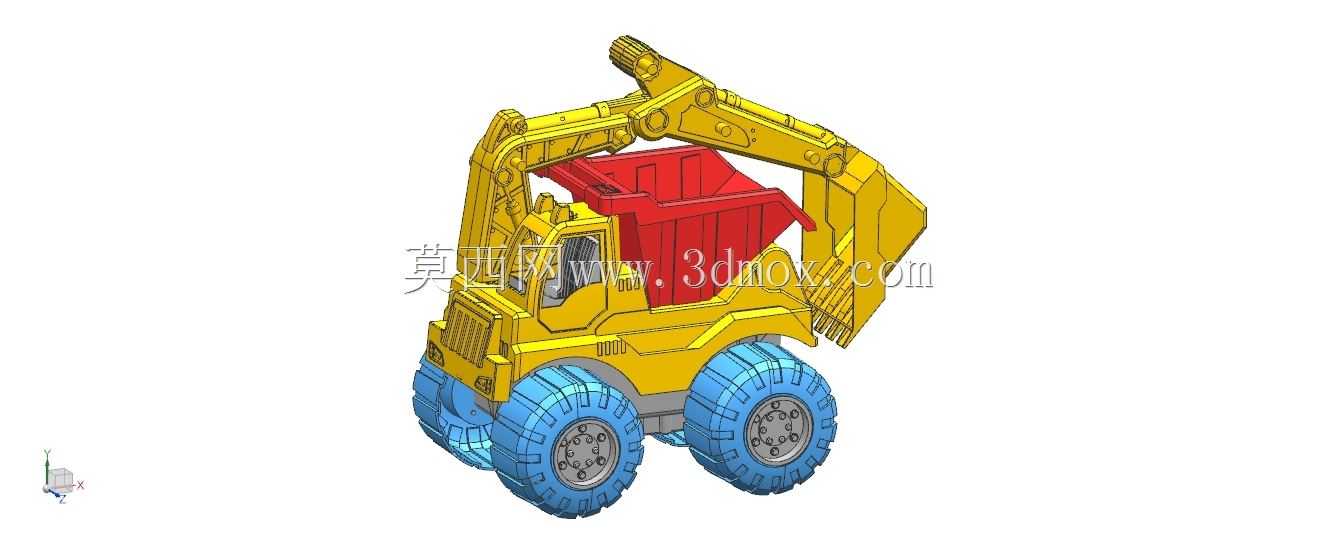

卡通造型挖掘装载一体玩具工程车结构

　　该款轮式挖掘装载一体车辆采用卡通化外观设计，整体结构兼顾玩具类产品的安全属性与工程车辆的功能还原度，可应用于儿童益智玩具开发、工程类科普教具制作、场景沙盘配套摆件等场景。从实际用途出发，该结构还原了真实挖掘装载机的核心作业功能逻辑，前端挖掘臂可实现多角度俯仰、弯折动作，后部料斗可完成物料承载与倾倒动作，能够模拟真实工程作业中的土方挖掘、物料转运、定点卸料等操作流程，适配低龄用户对工程设备的认知需求，同时也可作为文创衍生产品的结构原型使用。

　　在功能特性设计上，整车采用四轮独立轮式行走结构，大尺寸防滑轮胎的胎面做了加深纹路处理，既提升了卡通造型的视觉辨识度，也能在木质、塑料、布艺等多种常见接触面保持足够的抓附力，避免推行过程中出现打滑侧翻问题。挖掘臂部分采用多段铰接结构，每处铰接点都预留了足够的转动间隙，同时做了圆角过渡处理，不存在尖锐凸起结构，符合玩具产品的安全设计规范；料斗与车身主体采用卡扣式连接结构，无需额外紧固件即可实现翻转卸料动作，装配难度低，也方便后期拆解维护。车身主体的驾驶室区域做了简化造型处理，保留了前格栅、观察窗等识别特征，同时将所有棱角做了大圆弧倒角处理，避免使用过程中出现磕碰划伤问题。

　　设计思路上，该结构优先平衡了造型还原度与生产可行性，整体零件采用模块化拆分逻辑，车身主体、挖掘臂、料斗、轮胎、轮毂等部件均可独立拆分，适配注塑成型的生产工艺要求，所有零件的拔模角度控制在1.5°-3°之间，不存在倒扣结构，无需复杂抽芯机构即可完成批量生产，能够有效降低模具开发与生产制造成本。在结构强度设计上，各铰接点的壁厚比常规外观面厚1.2mm，能够承受反复弯折、转动带来的应力集中，避免长期使用后出现铰接断裂、松旷问题；轮胎部分采用软质材料适配设计，轮毂与轮胎的配合面做了环形凸起卡扣结构，装配后不会出现轮胎脱落、相对转动的问题。

　　从外形尺寸与安装边界来看，整车长宽高比例控制在1.8:1:1.6区间，整体轮廓无外凸的尖锐结构，最小转弯半径可控制在自身长度的0.8倍，适配桌面玩耍、沙盘摆放等小空间使用场景。各运动部件的活动边界做了硬限位设计：挖掘臂最大仰角为45°，最大俯角为20°，弯折段最大折叠角度为90°，不会出现运动干涉、结构卡死的问题；料斗最大翻转角度为60°，翻转到极限位置时会与车身后部的限位凸台接触，不会因翻转角度过大导致连接结构脱落。车轮与车身轮拱的间隙控制在5mm，既保证了车轮转动时不会与轮拱发生摩擦，也避免了间隙过大导致杂物卡入轮腔的问题。整车所有连接部位的配合公差控制在±0.1mm，装配后各部件之间无明显松旷，运动过程中无异响，能够满足长期反复使用的结构可靠性要求。
