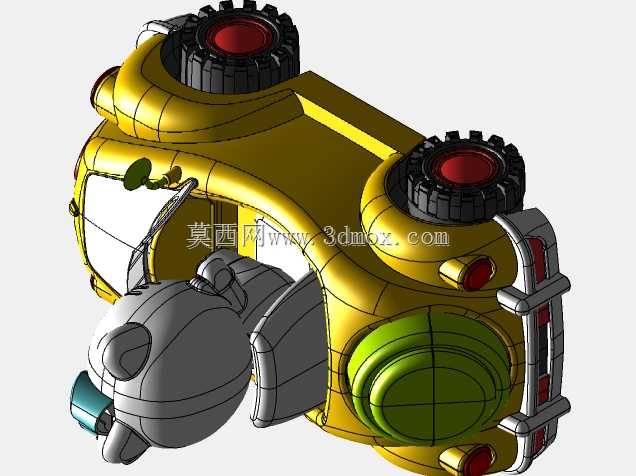

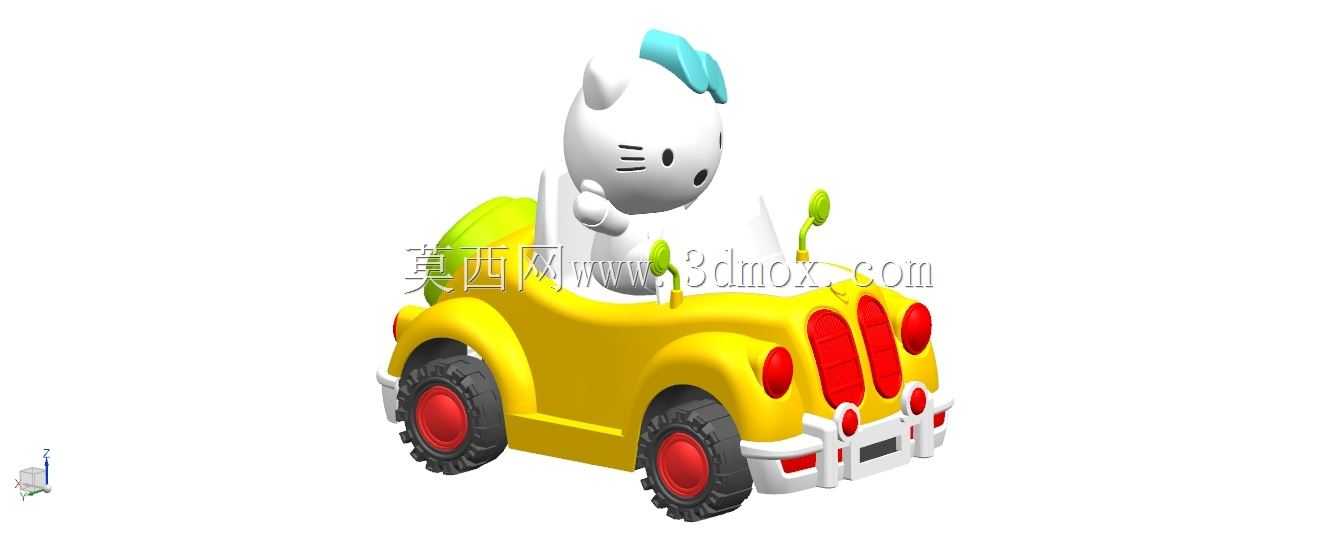

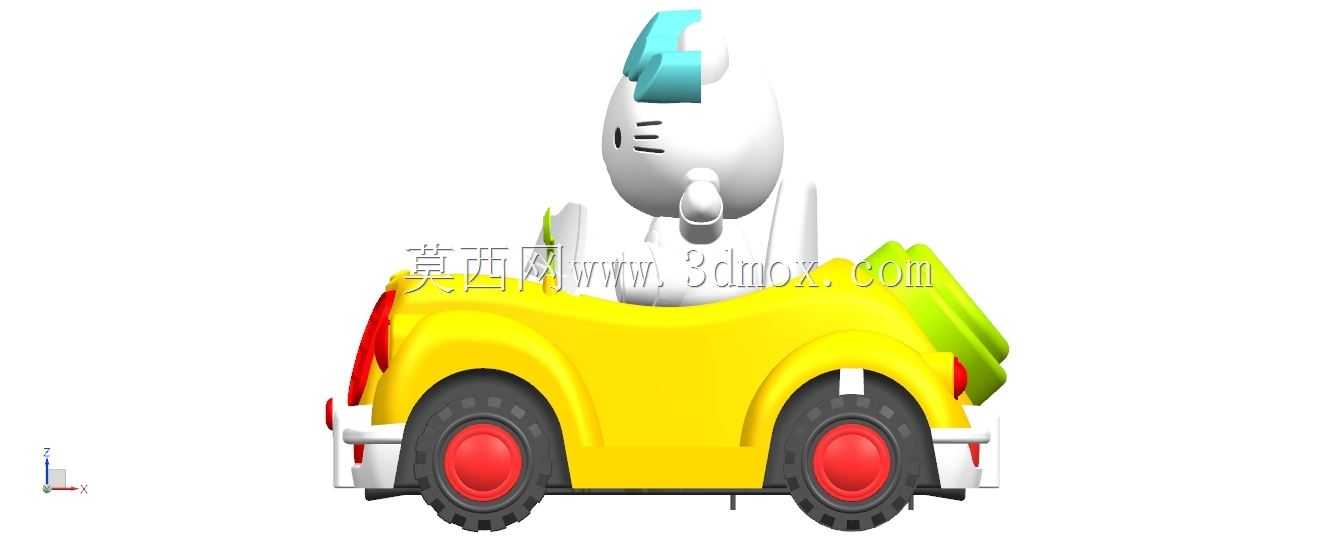

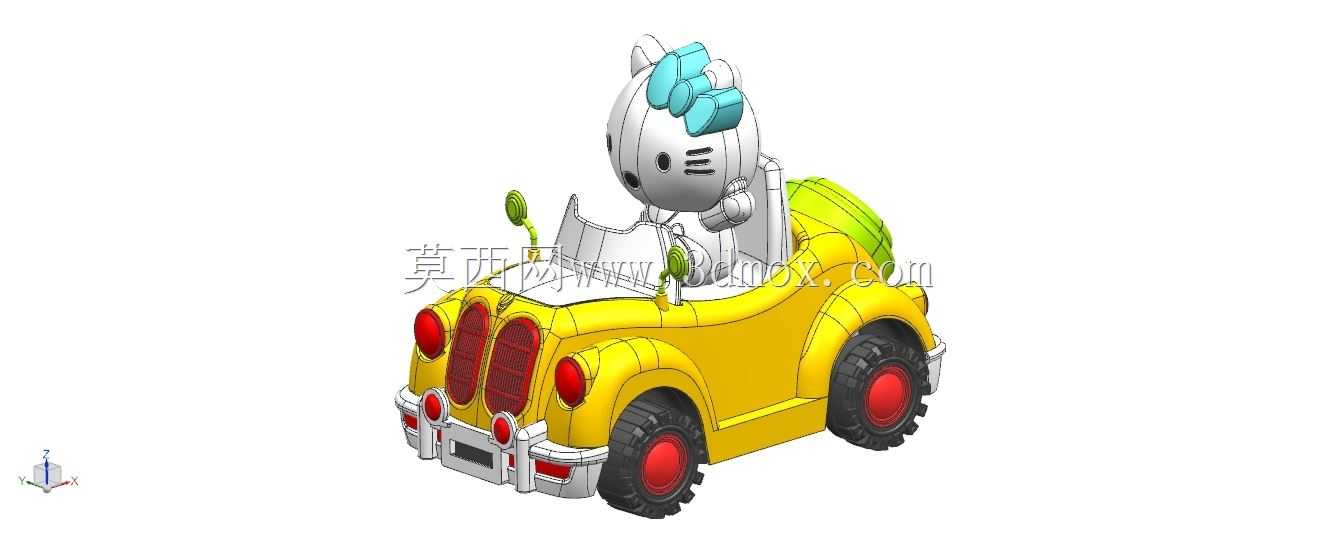

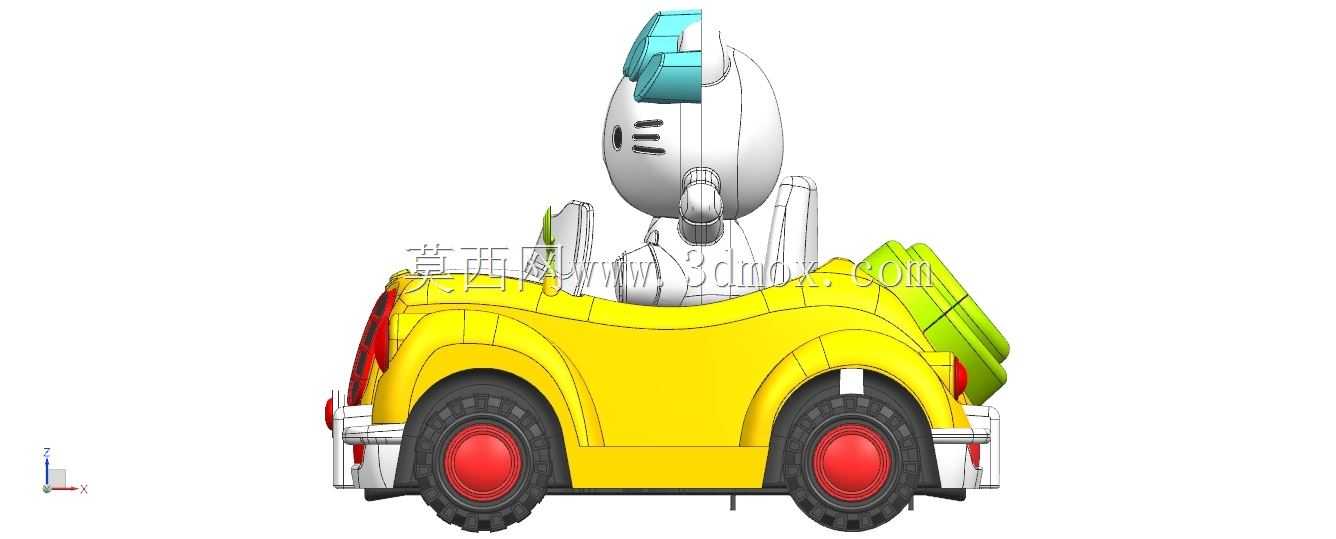

卡通风格复古敞篷猫形玩具小车结构

　　该结构为面向低龄儿童玩具场景开发的卡通载具设计，整体采用圆润无锐角的造型逻辑，适配儿童接触使用的安全需求，可应用于桌面摆件、IP衍生周边、幼教场景教具等多个领域。从结构设计逻辑来看，整车采用分体式装配思路，车身主体为一体化的敞篷座舱结构，轮组采用独立模块化设计，轮辋与轮毂做了分色结构预留，无需额外后期喷涂即可实现红黑撞色的视觉效果，降低量产环节的工艺复杂度。座舱内部预留了卡通形象的安装定位槽，可适配同系列IP形象的固定安装，定位槽周边做了3°的拔模斜度处理，方便注塑生产环节的脱模操作，同时槽位边缘做了0.8mm的圆角过渡，避免装配过程中出现应力集中导致的开裂问题。车身侧面的轮拱位置做了外凸的圆弧造型，既还原了老式复古车辆的轮拱特征，

　　也在车辆发生侧倾碰撞时起到缓冲防护的作用，轮拱内侧预留了轮轴的安装孔位，孔位公差控制在H7级别，保证轮组转动时的同轴度，减少转动过程中的卡顿与异响。车辆尾部设置了外挂式的储物结构，该结构与车身主体采用卡扣式连接，卡扣的卡合量设计为1.2mm，既保证连接的牢固性，也方便用户拆卸更换配件。车头与车尾的灯组位置做了内凹的安装位，可适配透光材质的灯组零件安装，安装位周边做了定位止口，保证灯组零件装配后与车身表面的齐平度，避免出现高低差影响外观效果。从安装边界尺寸来看，整车的轮距设计参考了同类型玩具车的通用尺寸，轮轴中心距地面的高度控制在合理范围，保证车辆放置在平面上时的稳定性，静态侧翻角度大于35°，符合玩具产品的安全稳定性要求。

　　车身整体的外轮廓所有边角均做了R2以上的圆角处理，完全消除尖锐棱角，避免儿童使用过程中出现划伤风险。座舱内部的空间尺寸按照配套卡通形象的下肢比例做了适配，保证形象放置在座舱内时不会出现卡滞或者外露过多的问题，座舱底部做了防滑纹理设计，增加形象放置后的摩擦力，避免玩耍过程中形象从座舱内滑落。轮组部分的轮胎表面做了简化的防滑纹路设计，纹路深度0.5mm，既保留了轮胎的视觉特征，也不会因为纹路过深导致积灰难以清理，轮胎材质可选用软质PVC材料，行驶过程中可以起到一定的减震效果，同时降低行驶噪音。车身的分模线设置在车身侧面的造型棱线位置，最大程度隐藏分模线带来的外观瑕疵，减少后期打磨抛光的工作量。整车的壁厚设计均匀控制在2mm左右，

　　筋位厚度为壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲等成型缺陷，同时在车身内部的受力位置设置了十字形加强筋，提升车身整体的结构强度，保证1米高度自由跌落至水泥地面时不会出现碎裂问题。从功能实现角度，该结构可适配回力齿轮箱、摩擦动力模块等多种通用玩具动力组件，底盘位置预留了动力模块的安装卡槽，卡槽尺寸兼容市面上主流的1:64比例玩具车动力组件，无需额外修改结构即可实现动力功能的拓展。底盘部分做了平整化处理，减少车辆行驶过程中的风阻与地面摩擦阻力，同时底盘边缘做了上翘的圆弧设计，车辆行驶经过小高度障碍物时可以顺利通过，不会出现卡底的问题。
