铰接式安装固定支座结构设计

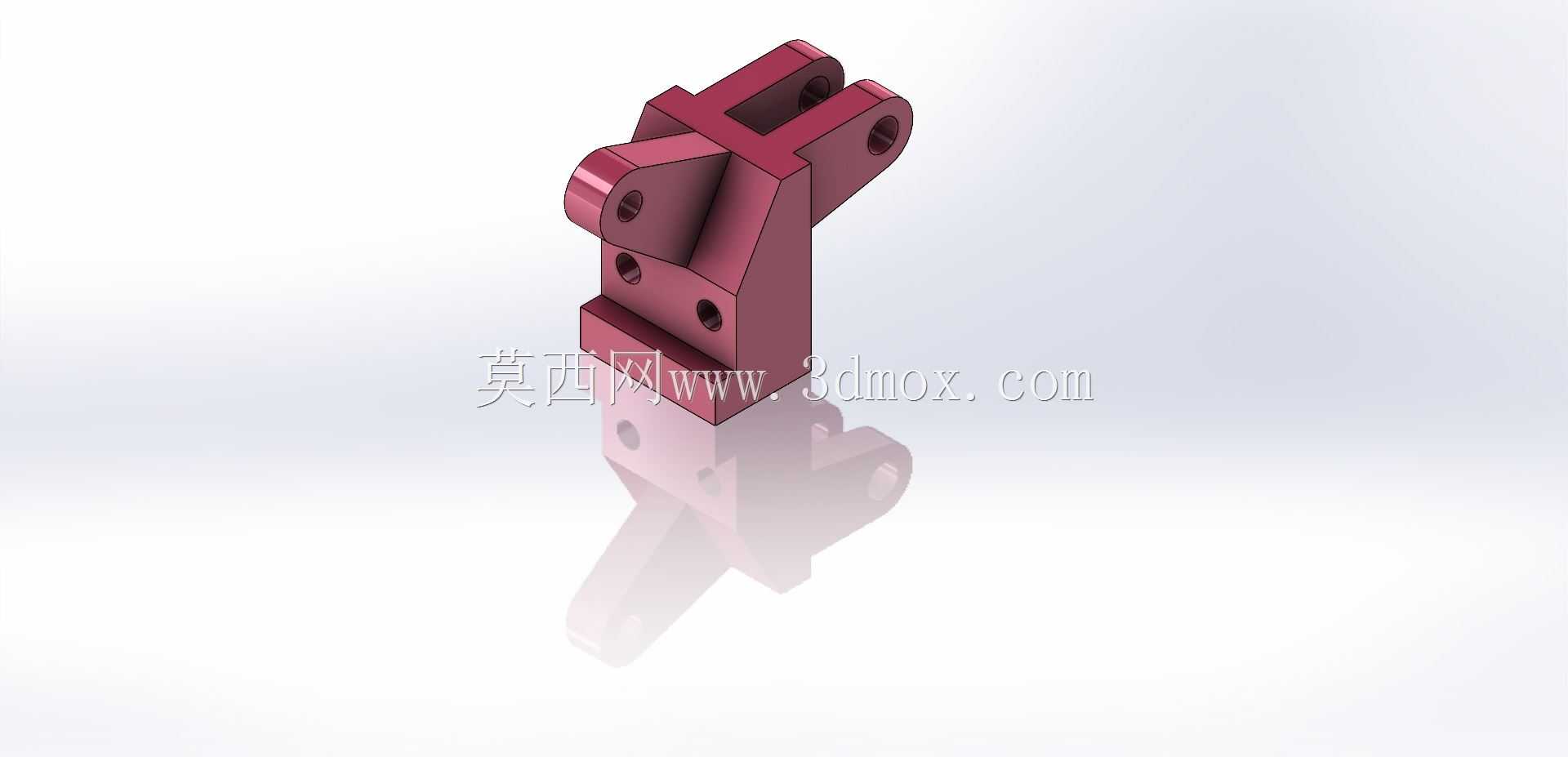

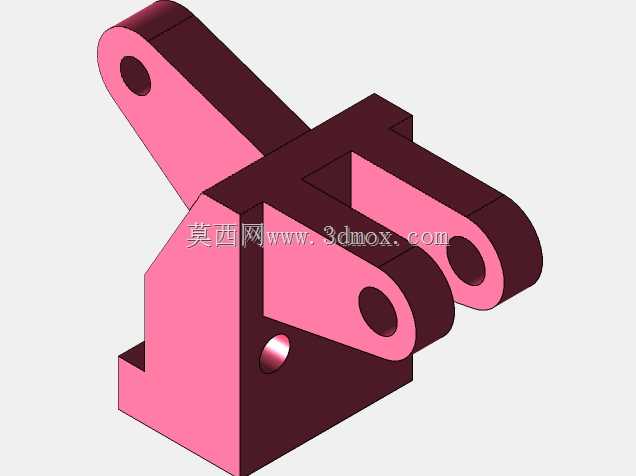

　　在自动化产线的工位定位模块、小型工装夹具的铰接支撑单元、检测设备的可调连接部位，这类带双铰接耳的立式固定支座是应用频次极高的结构件，它承担着两个核心作用：一是作为刚性基座为上方的摆动类构件提供稳定的安装基准，二是通过铰接耳的销轴孔实现连接构件的定轴摆动自由度约束，避免运动过程中出现径向窜动。从结构设计逻辑来看，该支座采用L型立式布局，竖直段作为主体承载部分，底部延伸出水平安装面，面上预留的沉头孔用于将整个支座锁紧在设备安装基板上，沉孔设计可以保证螺栓锁紧后头部不突出安装面，避免和周边运动构件发生干涉。竖直段上部延伸出的平行双铰接耳，两耳片的同轴度是加工时的核心管控指标，若同轴度超差，销轴穿入后会出现卡滞，

　　直接影响连接构件的摆动灵活性，设计时两耳片的间距根据配套摆动件的连接端厚度预留0.2-0.3mm的装配间隙，既不会因间隙过大导致摆动时出现晃动，也不会因间隙过小造成装配困难。支座侧面设置的凸台结构并非冗余设计，一方面是为了增加铰接耳根部的结构强度，避免长期受交变载荷时耳片根部出现应力集中断裂，另一方面凸台上预留的螺纹孔可用于安装限位螺钉或者行程触发挡片，适配不同工位的摆动行程限位需求。从安装边界来看，该支座的竖直段宽度控制在较小尺寸，适合在设备内部安装空间局促的区域布置，底部安装面的孔位间距符合通用工业铝型材的安装孔距标准，可直接固定在欧标40系列铝型材搭建的设备机架上，不需要额外加工过渡连接板。在实际工况应用中，

　　这类支座通常搭配销轴、开口销或者轴用挡圈使用，铰接孔内可根据载荷大小选择加装自润滑铜套或者滚针轴承，当用于低速轻载的手动调整工位时，可直接采用销轴与孔的间隙配合满足摆动需求，当用于高频往复摆动的自动化工位时，加装轴承可有效降低铰接部位的磨损，延长构件的维护周期。设计时对支座的棱边全部做了R1-R2的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少热处理环节的应力集中问题，整体结构没有复杂的曲面特征，采用常规的铣削、钻削工艺即可完成加工，毛坯可直接选用方钢型材下料，材料成本和加工成本都控制在较低区间，适合批量加工应用。在受力层面，该支座的载荷传递路径清晰，上方铰接耳承受的径向载荷通过竖直主体段直接传递到底部安装面，再通过锁紧螺栓分散到设备基板上，结构上没有多余的悬臂段，整体刚性表现优异，在承受1000N以内的径向交变载荷时，形变量可控制在0.02mm以内，完全满足普通工业设备的支撑精度要求。
