FRC竞赛VEXPro突击机器人机械结构设计

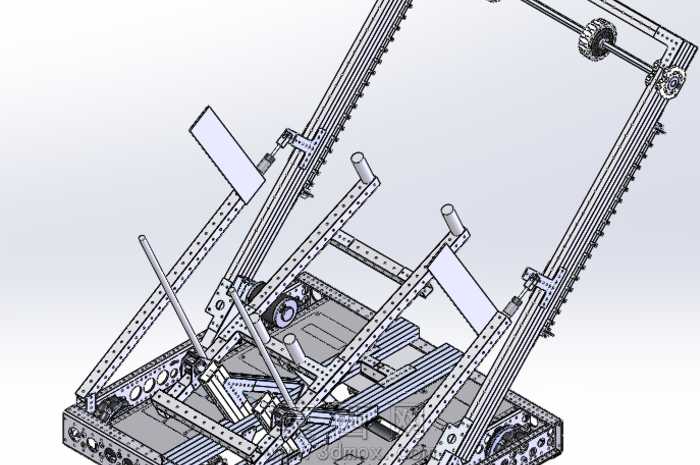

本作品为面向FRC机器人竞赛打造的突击类竞技机器人三维建模成果，整体建模过程严格遵循竞技机器人的结构强度要求与赛事功能需求，在三维软件环境中完成全参数化的零件绘制与整机装配。建模阶段首先搭建机器人的底部承载底盘，采用镂空式铝型材框架结构设计，在保证底盘整体抗冲击强度的前提下，尽可能降低整机自重，为上层功能机构预留充足的载荷空间与配重调整余量，底盘上预留了动力轮组、控制模块、能源模块的标准安装位，所有安装孔位均按照通用竞赛配件的尺寸标准做参数化约束，可根据实际装配需求快速调整孔位间距与孔径参数。上层的突击执行机构采用多组平行连杆搭配升降齿条的组合结构，建模过程中对每一组连杆的铰接点位置做了运动仿真校验，确保机构抬升、伸展过程中无运动干涉，齿条传动部分配套设计了导向滑轨与限位挡块，可保证突击臂在快速伸缩过程中的运行稳定性，避免竞技过程中因机构晃动导致的动作失效。整机的材质渲染阶段，对框架铝型材赋予了磨砂金属材质，对传动齿轮、铰接销轴等受力零件赋予了合金钢材质，对功能执行端的接触部件赋予了高摩擦系数的防滑材质，通过材质区分清晰展现不同部件的功能属性与受力特性。设计思路上充分考虑FRC赛事的对抗场景，整体结构采用模块化拆分设计，底盘、升降机构、突击执行端均可独立拆卸更换，便于赛事现场的快速维修与配件替换，所有铰接位置均预留了轴承安装位，可有效降低机构运行的摩擦阻力，提升动作响应速度，传动链路的齿轮组均做了齿形参数优化，保证大扭矩传递过程中的啮合稳定性，避免竞技对抗中因负载突变导致的齿轮崩齿问题。建模过程中对整机的重心位置做了模拟配平，确保突击臂完全伸展时整机不会发生倾翻，框架的所有棱边均做了圆角处理，既符合赛事的安全规则要求，也能降低对抗过程中磕碰对结构造成的应力集中损伤。
