仿生六足行走机器人结构设计方案

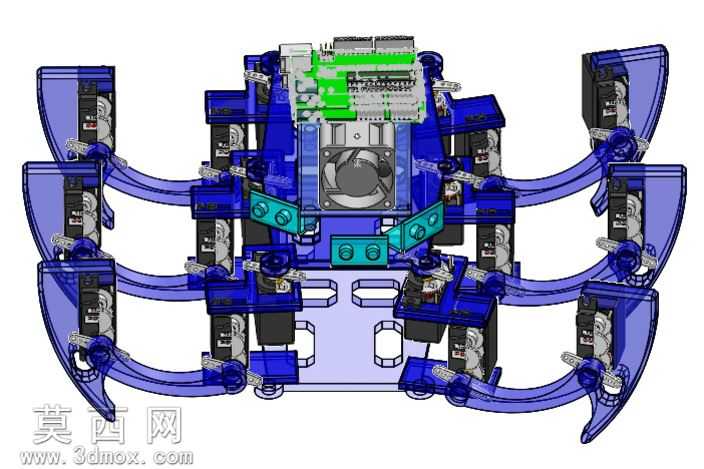

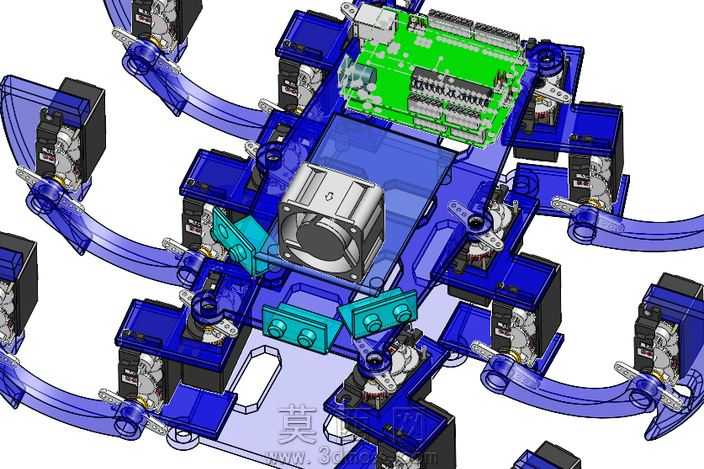

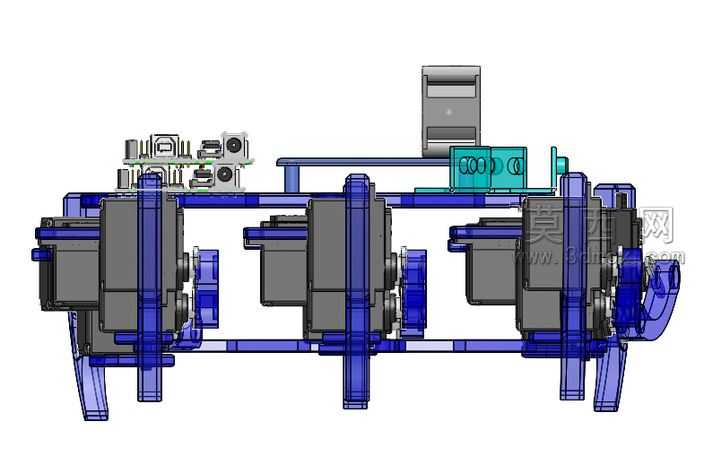

本作品为仿生六足行走机器人的三维结构设计方案，建模过程中对机器人的整体布局做了系统性规划，采用中心对称的正六边形机身承载布局，将核心控制电路板、散热风机、驱动舵机等核心元件集中布置在机身中部区域，最大化降低整机重心，提升行走过程中的姿态稳定性。六条结构完全一致的弧形足肢沿机身周向均匀分布，单条足肢采用多段式铰接结构设计，每段肢体的连接位置预留了标准舵机安装位，可通过舵机输出轴的转动带动足肢完成抬升、摆动、下落的连贯步态动作，弧形的肢干造型既提升了结构的视觉辨识度，也能在足端触地时提供一定的弹性形变空间，缓冲行走过程中产生的地面冲击力。建模阶段对各部件的装配关系做了精细化处理，机身主体采用半透明蓝色工程塑料材质渲染，直观展现内部元件的排布位置与装配层级，控制电路板采用亮绿色PCB材质还原真实电路板的外观特征，驱动舵机采用黑灰拼色的工业舵机标准配色，散热风机采用银灰色金属质感搭配黑色扇叶的材质表现，各连接部位的铰接轴、固定螺丝等细小零件也做了等比例还原，确保整体模型的装配精度符合实际加工装配要求。设计过程中充分考虑六足机器人的步态适配性，六条足肢的活动范围经过参数化校核，可适配三角步态、波浪步态等多种经典六足行走步态，足端位置预留了防滑脚垫的安装结构，可根据不同的行走地面场景更换适配的足端配件。机身顶部预留了拓展安装位，可后续加装传感器、机械爪等功能模块，拓展机器人的作业场景。整体结构在保证结构强度的前提下尽可能做了轻量化处理，肢干部分采用镂空与加强筋结合的结构设计，在降低整机重量的同时避免肢体受力发生形变，各电气元件的走线槽也在机身结构中做了预留，方便实际组装时的线路排布与整理，避免行走过程中线路与活动肢体发生干涉。
