框架式双足仿生人形机器人结构设计

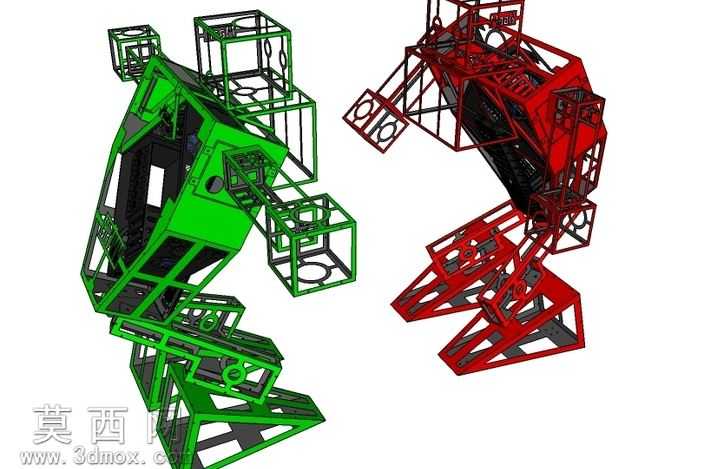

本作品为框架式双足仿生人形机器人结构，设计灵感源自15厘米比例的纸模原型，通过等比例放大转化为1.3米级可搭载内置电脑的实体机械结构，整体采用型钢作为核心基材，依托三维建模软件完成全参数化结构设计，建模过程中优先还原纸模的几何拓扑关系，将纸质折叠结构转化为可加工的金属框架构件，对腿部、躯干、肩部的铰接点位进行运动学仿真校验，确保手、肩部位的基础动作行程无干涉，满足预设的关节活动范围要求。建模阶段对每一处框架杆件的截面尺寸、连接点位进行精准参数定义，区分承重杆件与辅助支撑杆件的规格，在保证整体结构刚度的前提下控制整体自重，为后续内置控制电脑、动力元件预留充足的安装空间，同时规划所有走线的穿引路径，在框架杆件上预留对应的过孔位，避免线路外露干扰关节运动。渲染阶段采用差异化材质表现方案，分别为两套方案的机架赋予高饱和度的绿色、红色金属漆面材质，还原钢材经激光切割、表面喷涂后的真实质感，对框架的镂空结构、铰接安装位进行细节渲染，清晰展现杆件的拼接关系与连接结构，金属材质的反光度、粗糙度参数经过反复调试，既体现金属构件的硬朗质感，也能清晰呈现框架内部的层次结构，避免高反光造成的结构细节丢失。结构设计上采用全框架镂空构型，摒弃整块蒙皮的设计思路，既降低整体重量，也方便后续调试阶段对内部元件、铰接点位进行检修维护；所有构件的连接方式适配激光切割加工工艺，将复杂的曲面结构转化为平面板材切割后拼接的形式，降低加工难度与制造成本，装配环节采用铆钉作为核心紧固件，保证连接强度的同时提升装配效率，对肩部、手部的活动关节处预留轴承安装位，减少运动过程中的摩擦损耗，提升关节动作的流畅度。设计过程中反复验证腿部支撑结构的受力分布，调整足部框架的接地面积与杆件角度，保证机器人在站立、动作过程中的重心稳定性，对躯干部分的框架进行分层设计，划分出控制元件安装区、动力模块安装区，确保各部件安装后不会干扰关节的正常运动，整体结构在还原纸模造型辨识度的同时，完全满足金属实体加工、装配与运动的实际需求。
