商用车侧置转向灯安装底座结构设计

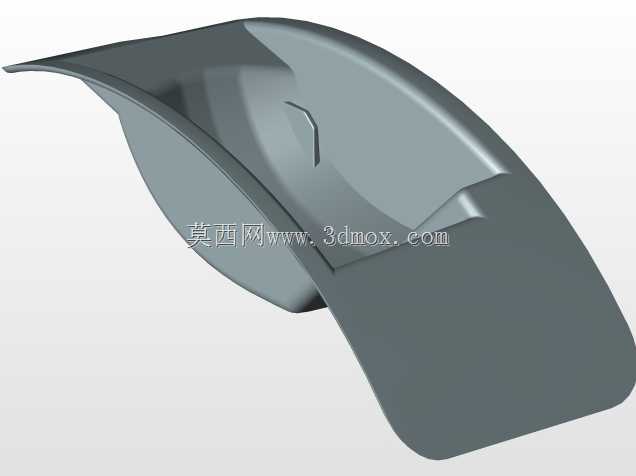

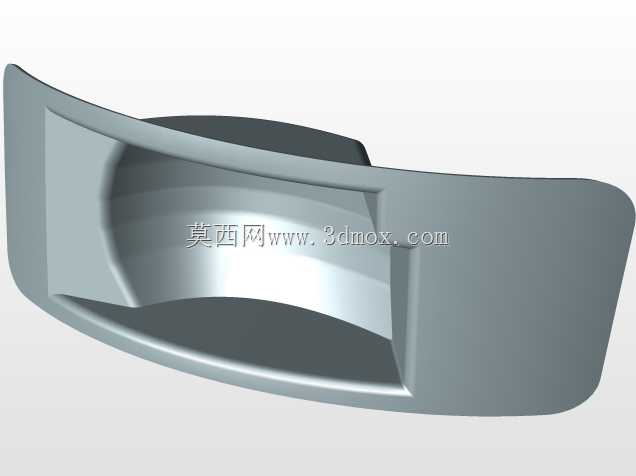

　　在商用车外饰照明系统的配套结构设计中，侧转向灯的安装底座是容易被忽略但直接影响装配可靠性、外观贴合度与长期使用稳定性的零件，很多一线结构设计人员在做整车外饰件匹配时，往往会把更多精力放在灯体本身的光学结构上，反而对底座的适配性考虑不足，最终导致实车装配后出现贴合缝隙不均、行车振动异响、长期使用后卡扣松脱等问题。这个侧置转向灯底座的整体轮廓采用大弧度曲面设计，完全贴合商用车驾驶室侧围的外板曲面曲率，在前期设计阶段就需要同步导入侧围外板的A级曲面数据做匹配校验，确保底座安装后与车身钣金的贴合间隙控制在0.5mm以内，避免出现台阶差影响整车外观质感。底座的主体承载结构采用带加强筋的弧形壳体构型，

　　中间预留的灯体安装腔尺寸完全匹配对应规格侧转向灯的外轮廓，腔体内侧设置的周向限位凸台可以在灯体装入时直接完成径向定位，不需要额外增加定位工装就能保证灯体安装后的角度符合法规要求，确保侧转向灯光照范围满足GB4785的相关规定，不会出现照射角度偏移导致的侧方视野警示不足问题。从安装边界来看，底座背部设置的三个卡扣安装位分别对应车身侧围钣金上的预留安装孔，卡扣的卡接深度设计为6mm，卡接到位后自带0.8mm的预紧压缩量，既可以保证装配时卡扣能顺利卡入钣金孔，又能在长期行车振动下保持足够的卡接力，避免车辆在颠簸路面行驶时底座出现松旷。底座两侧延伸的贴合翻边宽度设计为12mm，翻边内侧预留了3M泡棉胶的粘贴槽，

　　装配时可以在槽内粘贴对应厚度的防水泡棉，一方面可以填充底座与钣金之间的微小间隙，避免行车时出现风噪，另一方面也能阻挡雨水、洗车水从安装缝隙进入驾驶室内部，同时还能抵消不同批次钣金件的微小形位公差，提升装配容错率。在结构强度设计上，底座的主体壁厚设置为2.5mm，这个厚度是兼顾注塑成型工艺性与结构强度的最优值，壁厚过薄会导致卡扣位置强度不足，多次拆装后容易出现断裂，壁厚过厚则会在注塑生产时出现表面缩痕，影响外观件的表面质量，同时在卡扣与主体连接的位置、翻边与腔体连接的转角位置都设置了R2的圆角过渡，避免应力集中导致的零件开裂，即使在-40℃到85℃的工作环境温度区间内，塑料材质的底座也不会因为温度形变出现卡扣断裂或者贴合失效的问题。

　　从实际应用场景来看，这类侧灯底座主要适配重卡、中卡、轻型商用车以及大型客车的驾驶室侧围位置，除了承载侧转向灯的安装功能之外，底座的弧形外表面本身也是车身外饰曲面的一部分，外表面的皮纹处理与周边外饰件保持一致，不会因为零件材质差异出现外观质感的割裂。很多维修市场的替换件往往会忽略曲面匹配的精度，安装后会出现明显的缝隙或者突出，而这个结构在设计时就考虑了售后替换的适配性，安装孔位与原车孔位完全对齐，不需要对车身钣金做任何打孔或者修改就能直接替换安装，大幅降低售后维修的装配难度。在做三维建模过程中，这类外饰安装件的设计难点不在于复杂的内部结构，而在于曲面的匹配精度与安装公差的合理分配，需要反复校验底座与周边外饰件的间隙、与钣金的贴合度、卡扣的卡接力是否符合要求，同时还要兼顾注塑生产时的脱模角度，所有外表面的脱模角度设置为1.5度，内部卡扣位置的脱模角度设置为1度，既保证生产时能顺利脱模，又不会因为脱模角度过大导致零件尺寸出现偏差。另外，底座上预留的线束过孔位置设置了线束卡扣的安装位，转向灯的线束可以通过卡扣固定在底座背部，避免车辆行驶时线束晃动与钣金摩擦出现线路破损的问题，过孔位置还做了翻边处理，翻边高度3mm，可以避免线束被钣金孔的锐边割破绝缘层，提升线路的长期使用可靠性。
