汽车照明用长条LED透镜外罩结构

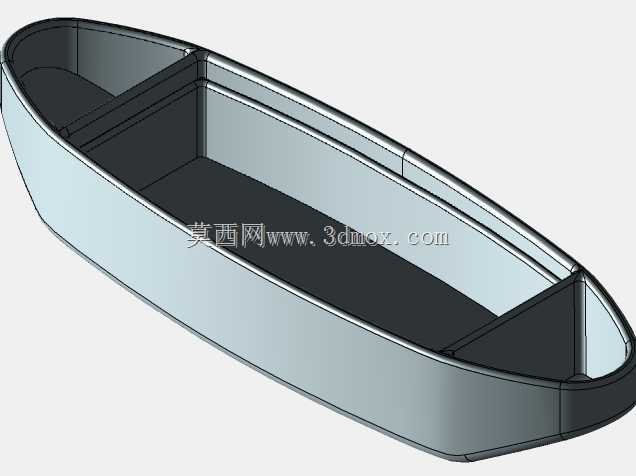

　　该结构件面向汽车照明系统中的长条状LED光源配光场景，常见于车内阅读灯、行李舱照明灯、迎宾踏板灯、货厢辅助灯以及部分低高度外部标识灯的前端光学组件。零件整体呈细长船形轮廓，两端采用圆弧收束，侧壁连续围合，内部形成狭长的容纳空间，可覆盖LED基板、灯珠阵列、反射条或导光边缘等相关部件。

　　从实际装配关系看，该件并非单一装饰外壳，而是承担透镜定位、光源遮挡、光线边界控制和灯腔防护的复合结构。外侧曲面需要与灯具面罩或内饰开孔保持连续过渡，避免在可视区域出现突兀台阶；内侧壁则围绕发光区域形成约束，减少侧向漏光。端部圆弧设计不仅改善外观，也能在狭长灯腔两端降低光线堆积，使照明区域的亮暗过渡更自然。侧壁高度沿长度方向保持相对稳定，靠近两端处随外形收束，为螺钉柱、卡扣筋、定位槽或胶粘槽预留了结构空间。

　　设计时首先要确定灯珠排布长度与有效配光宽度。LED颗粒通常沿长轴方向线性布置，透镜内宽不能简单按基板外形放大，而要结合最外侧灯珠的发光角、反射边位置以及装配公差留出余量。若内宽过小，端部灯珠容易被侧壁切光，形成暗斑；若内宽过大，则零件在窄条灯具中占用过多空间，周边内饰筋位和线束通道会被压缩。模型中较深的围边结构说明其更偏向罩壳式透镜支架，壁厚应在满足成型和刚度的前提下保持均匀，转角处设置合理圆角，以降低应力集中并改善塑料充模流动。

　　安装边界方面，零件长度方向决定灯具开孔尺寸，两端圆弧半径需要与车身内饰件或灯框开口一致；宽度方向决定与底壳的搭接量，底壳可沿外缘设置止口，透镜罩扣合后通过卡扣、热熔柱或密封胶固定。高度方向则要关注LED顶点到透镜内表面的距离，距离过近会看到明显灯珠亮点，距离过远又会降低结构紧凑性。对于汽车内饰照明，透镜材料多选用具备一定透光或漫射性能的聚合物，表面可根据配光需求做光面、细纹或微结构处理；若用于半外露位置，则需考虑耐温、抗紫外线和清洁维护要求。

　　结构建模过程中，长条形薄壁件的拔模方向应尽量统一，外侧壁与内侧壁沿脱模方向设置轻微斜度，端部曲面不能出现倒扣。底部开口边缘是主要装配基准，应保证平面度，便于与灯体底壳贴合。内部若增加横向加强筋，筋位不能伸入主光路，也不能在透光面上形成可见缩痕；靠近两端的筋条可用于提升抗扭刚度，因为长条零件在搬运和装配时最容易在端部发生翘曲。外缘壁厚与侧壁高度之间需要平衡，壁太薄会导致装配时卡扣区域发白变形，壁太厚则可能在圆弧过渡区产生缩水和内应力。

　　在光学功能上，这类透镜罩强调均匀、柔和的出光效果。狭长内腔可以把多个LED点光源纳入同一配光区域，围边遮挡灯珠侧面的直射眩光，端部圆弧则让光斑边界顺着零件外形延展。与圆形小透镜相比，船形长条结构更适合布置在空间狭窄、照明范围呈线性展开的位置。工程师在选型或改型时，可把该模型作为灯腔轮廓、端部收束、侧壁防护和安装止口设计的参考，再依据具体LED数量、基板宽度、固定方式及整车安装空间调整内腔尺寸和局部加强结构。
