3D打印机Sonic Pad专用安装固定支架

　　这款支架是针对桌面级FDM 3D打印机的触控操作屏安装需求开发的转接固定结构，核心适配创想三维Ender 5系列机型，同时可兼容所有搭载2020规格挤压铝型材、水平方向布置X轴运动机构的桌面级3D打印设备。在桌面3D打印的实际作业场景中，不少用户会加装Sonic Pad触控屏来实现更高阶的运动控制、打印参数实时调整、打印进度可视化监控等功能，但原厂并未提供适配的专用安装位，用户往往采用扎带捆绑、双面胶粘贴等临时固定方式，不仅走线杂乱，操作屏幕时容易出现晃动移位，还可能在打印头运动过程中发生干涉剐蹭，影响打印作业的正常进行。

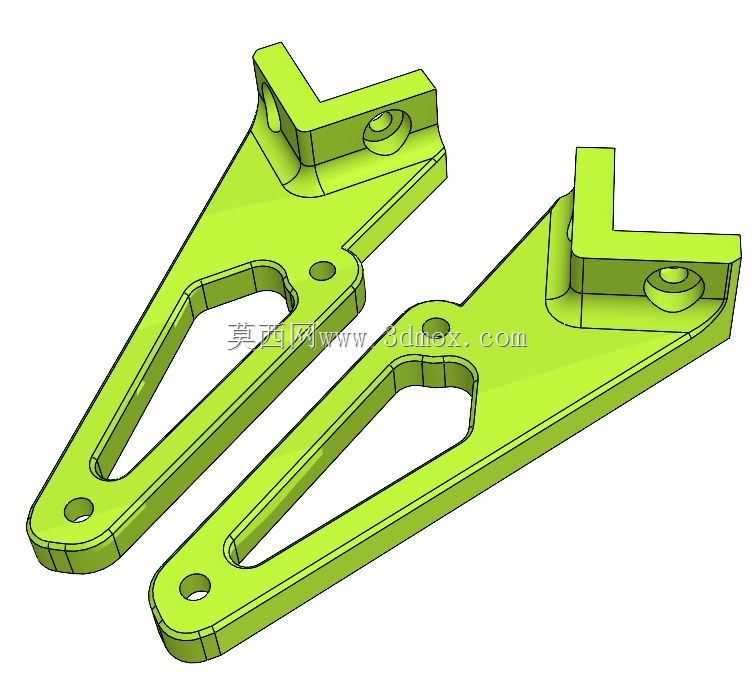

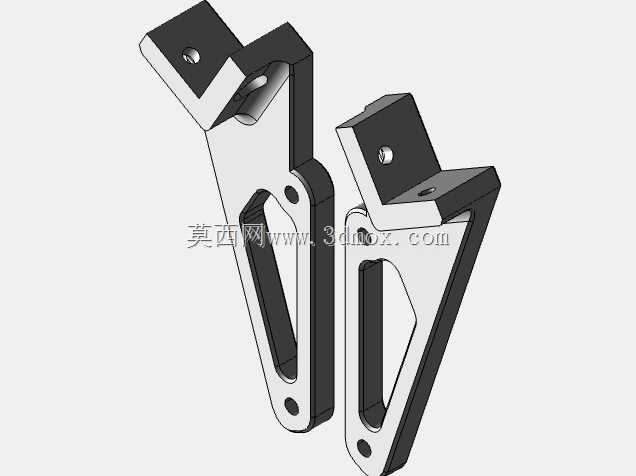

　　从实际安装使用的边界来看，这款支架设计为成对使用的对称结构，单支主体采用长条形三角镂空构型，整体长度适配Ender 5系列机型顶部前横杆的安装跨距，安装后支架主体从横杆位置自然下垂，最终固定后的Sonic Pad屏幕上表面几乎与打印机顶部型材杆齐平，不会额外增加设备的整体占用高度，也不会遮挡设备顶部的耗材架安装位、走线槽等原有结构。支架上预留了两组不同位置的安装孔位，分别对应屏幕安装在设备左侧、右侧两种布局需求，用户可以根据自身操作习惯、桌面摆放空间、周边设备布置情况选择对应的安装位，当选择右侧安装位时，需要配合Sonic Pad系统内的屏幕翻盖显示选项调整画面方向，即可避开设备右侧的控制盒、电机线缆等结构，不会出现运动干涉问题。

　　设计过程中充分考虑了3D打印自制的工艺特性，整体结构采用等壁厚设计，所有转角位置都做了圆角过渡，没有尖锐的直角结构，既避免了FDM打印过程中出现应力集中导致的层间开裂问题，也能减少打印时的支撑材料用量，用户采用PLA、PETG等常规桌面3D打印耗材即可完成自制，不需要特殊的工业加工设备。支架与2020型材的连接位置预留了标准T型螺母的安装沉孔，安装时不需要对原有打印机的型材框架做任何钻孔、裁切等破坏性改装，只需要将T型螺母卡入型材的对应槽位，用内六角螺丝锁紧即可完成固定，整个安装过程不需要复杂的工装工具，普通用户在十分钟内即可完成全部装调。

　　结构强度方面，三角镂空的构型在尽可能降低支架自身重量、减少打印耗材消耗的同时，保证了足够的结构刚性，安装屏幕后不会出现下垂、晃动的问题，日常触控操作屏幕时的稳定性足够，不会因为按压力度导致支架变形移位。支架与屏幕连接的位置设计了带定位凸台的安装座，能够与Sonic Pad背部的安装孔位精准贴合，避免屏幕安装后出现倾斜、转动的问题，同时安装座的高度经过精准核算，保证屏幕接线口位置留有足够的插拔空间，不会出现USB供电线、通讯线插接受阻的情况。

　　在实际产线或者创客工作室的批量使用场景中，这种标准化的转接支架还能统一多台同型号3D打印机的屏幕安装位置，让设备整体排布更整齐，操作动线更统一，减少不同设备临时固定方式差异带来的操作不便，同时规整的走线也能降低设备维护时的线路排查难度，避免线缆散乱勾挂到运动中的打印头或者传动皮带，降低设备故障的概率。针对不同用户的个性化改装需求，支架的镂空区域还可以作为临时的理线位，将屏幕的连接线沿支架内侧排布固定，让设备外观更整洁，也能避免线缆长期悬空被运动部件剐蹭破损。
