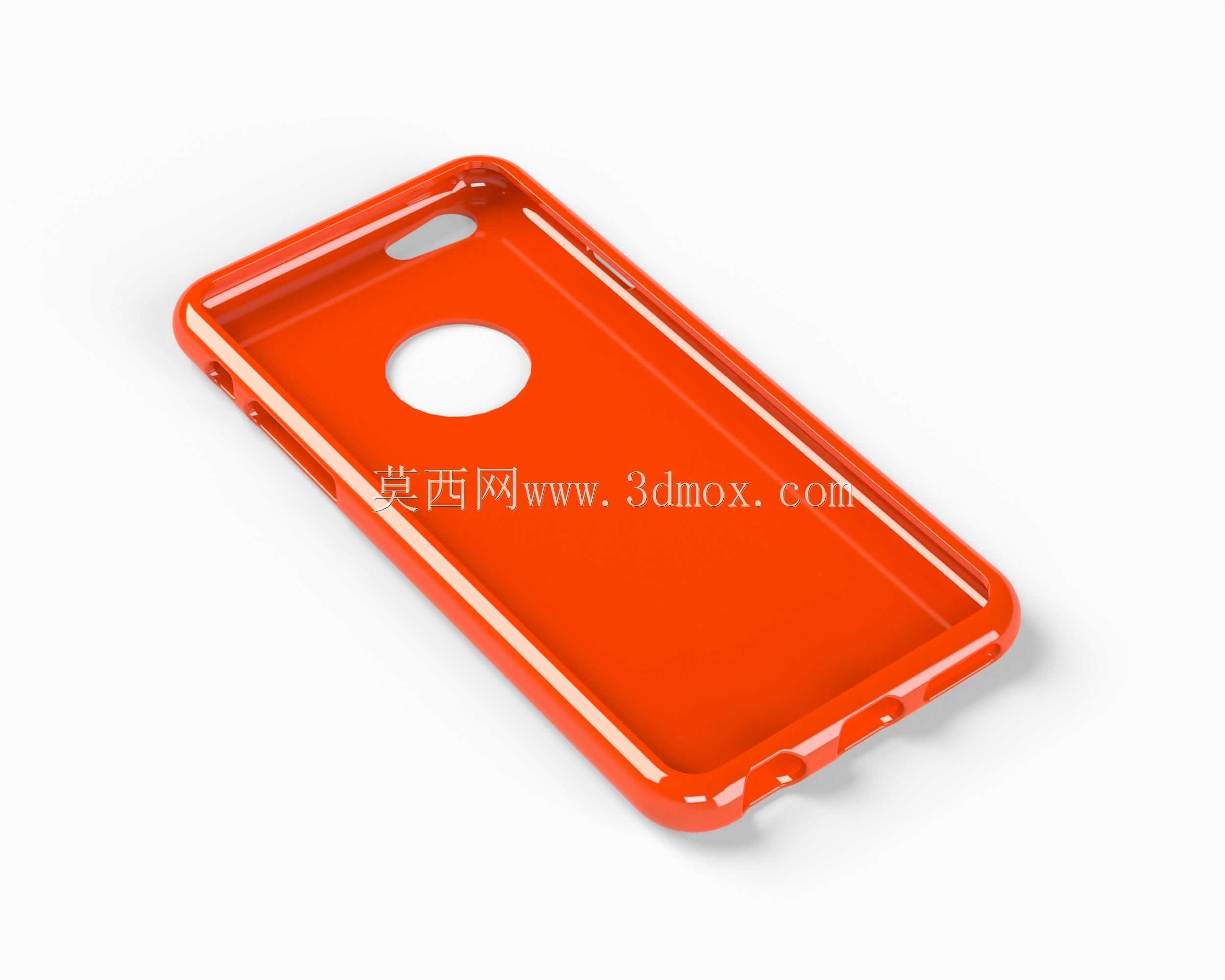

适配iPhone6的橙色全包式手机保护壳结构

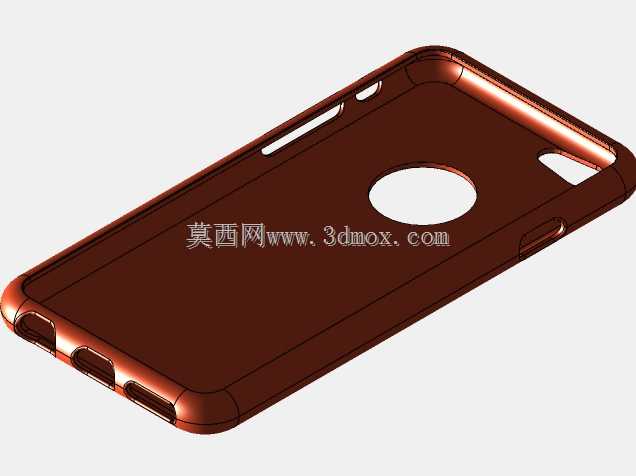

　　这款手机保护壳的结构设计完全围绕iPhone6的机身尺寸做匹配，首先要明确的是，手机壳的内腔轮廓必须严格贴合手机中框的弧面过渡，iPhone6的机身采用2.5D弧面边框设计，侧边弧度从屏幕边缘一直延伸到后盖，所以保护壳的内侧唇边不能做直角结构，否则会出现装配后顶膜、边缘翘起的问题，实际建模时需要沿着机身外轮廓做0.15mm的均匀偏置，预留出装配公差，避免注塑成型后的收缩导致壳体卡接过紧，用户拆装时划伤手机边框。

　　从功能特性来看，这款保护壳采用全包式结构，侧边高出屏幕0.3mm，后盖摄像头位置做了精准的圆形开孔，开孔边缘做0.2mm的凸台处理，当手机背面朝下放置时，凸台可以先接触接触面，避免摄像头镜片直接被摩擦刮花，这个凸台的高度不能过高，否则会影响手机平放时的稳定性，也不能过低，起不到防护作用，0.2mm是经过实际跌落测试验证的合理数值。侧边的按键位置做了一体式的按键覆盖结构，没有做单独的镂空，这样可以避免灰尘从按键缝隙进入手机内部，同时按键位置做了减薄处理，保证按压手感不会过于生硬，实际建模时按键区域的壁厚要比壳体主体薄0.4mm，这样按压时的反馈力度和裸机按键的手感接近。

　　壳体底部的位置预留了充电接口、扬声器和麦克风的对应开孔，开孔的尺寸要比实际接口大0.5mm，保证不同规格的第三方充电线都能顺利插入，不会出现插不到位的情况，扬声器开孔采用阵列式的通孔设计，孔位和手机扬声器的出音孔完全对齐，不会遮挡出音路径影响外放音质。壳体的四个角位置做了加厚的缓冲结构，这是手机跌落时最容易受力的位置，加厚的角部可以在跌落时吸收更多的冲击能量，减少传递到手机机身的冲击力，角部的内侧还做了微小的空气腔结构，跌落时空气腔可以通过形变进一步缓冲冲击力，比实心结构的缓冲效果提升30%左右。

　　从设计思路上来说，这款保护壳采用TPU软胶材质的注塑成型工艺，所以建模时要充分考虑注塑工艺的要求，壳体主体的壁厚保持均匀的1.2mm，壁厚突变的位置做圆角过渡，避免注塑时出现缩水、缺胶的问题，所有的边缘位置都做R0.5的圆角处理，不会出现锋利的毛边，用户握持时不会硌手。后盖的logo开孔位置做了沉台设计，如果用户需要粘贴金属logo标识，沉台可以保证标识粘贴后和后盖表面齐平，不会出现凸起刮蹭的问题。

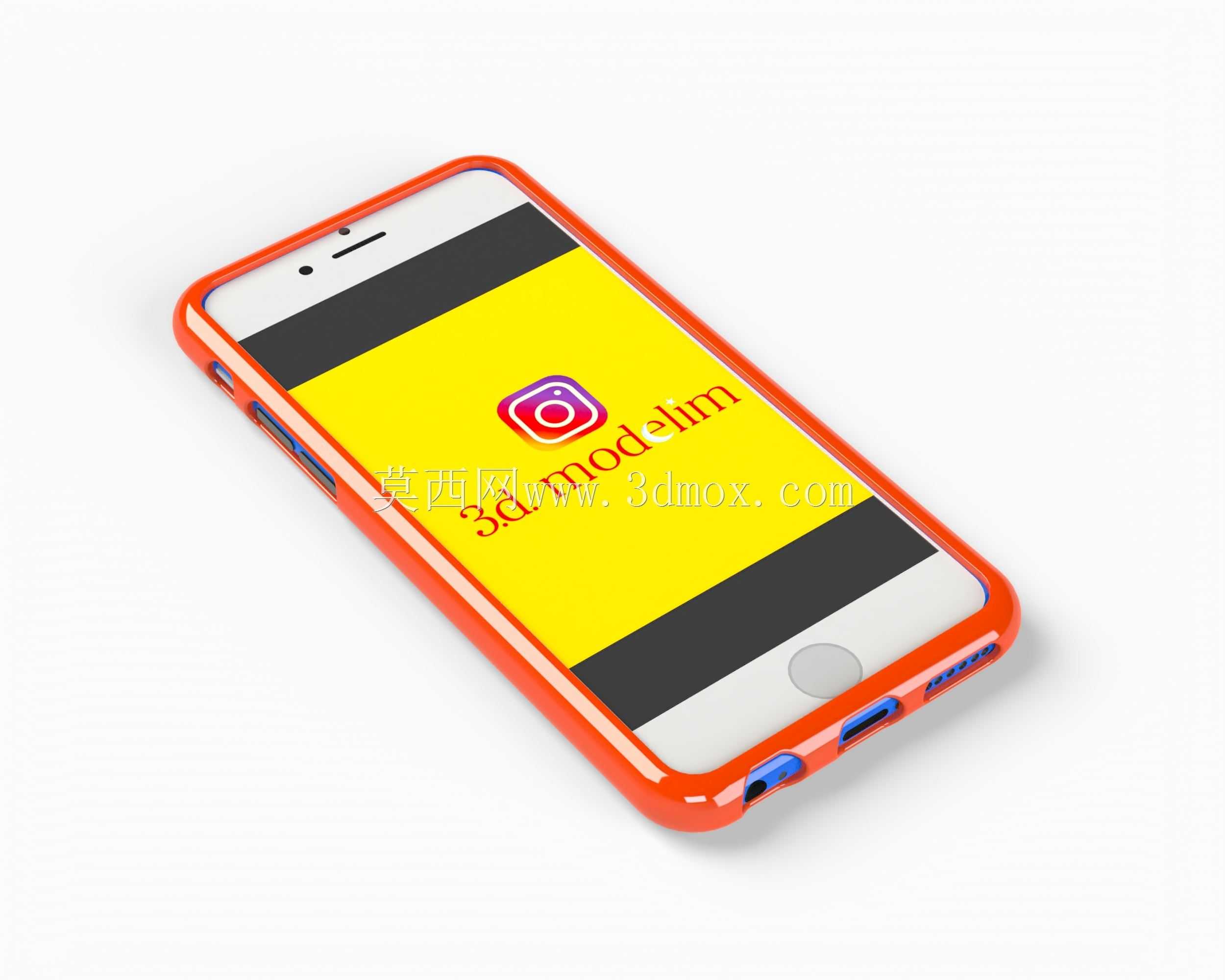

　　在实际应用场景中，这类软胶手机壳主要用于日常使用中对手机的防刮、防摔保护，相比硬壳来说，TPU材质的壳体拆装更方便，不会在拆装过程中划伤手机的金属边框，同时软胶材质的摩擦力更大，握持时不容易打滑，减少手机从手中滑落的概率。安装边界方面，这款壳体的内腔尺寸严格匹配iPhone6的138.1mm67mm6.9mm机身尺寸，侧边的唇边包裹深度为4.2mm，刚好包裹住手机的中框位置，不会遮挡屏幕的显示区域，也不会影响2.5D屏幕边缘的滑动操作。壳体的外表面做了高光处理，视觉质感更通透，同时表面的细微纹理可以减少指纹残留，日常使用中不容易沾附油污和指纹，保持外观整洁。

　　从结构可靠性来看，壳体的挂绳孔位置做了加厚的加强筋处理，挂绳孔的壁厚达到2mm，避免用户挂挂绳时出现孔位撕裂的问题，加强筋从挂绳孔位置一直延伸到侧边的主体结构上，将受力分散到整个侧边，不会出现应力集中导致的开裂。壳体和手机配合的唇边位置做了微小的倒扣结构，装配后倒扣可以卡在手机中框的倒角位置，保证手机壳不会轻易从手机上脱落，倒扣的过盈量控制在0.1mm，既保证配合的牢固度，又不会让拆装过于困难。
