多耳式铰接连接固定钣金支架结构

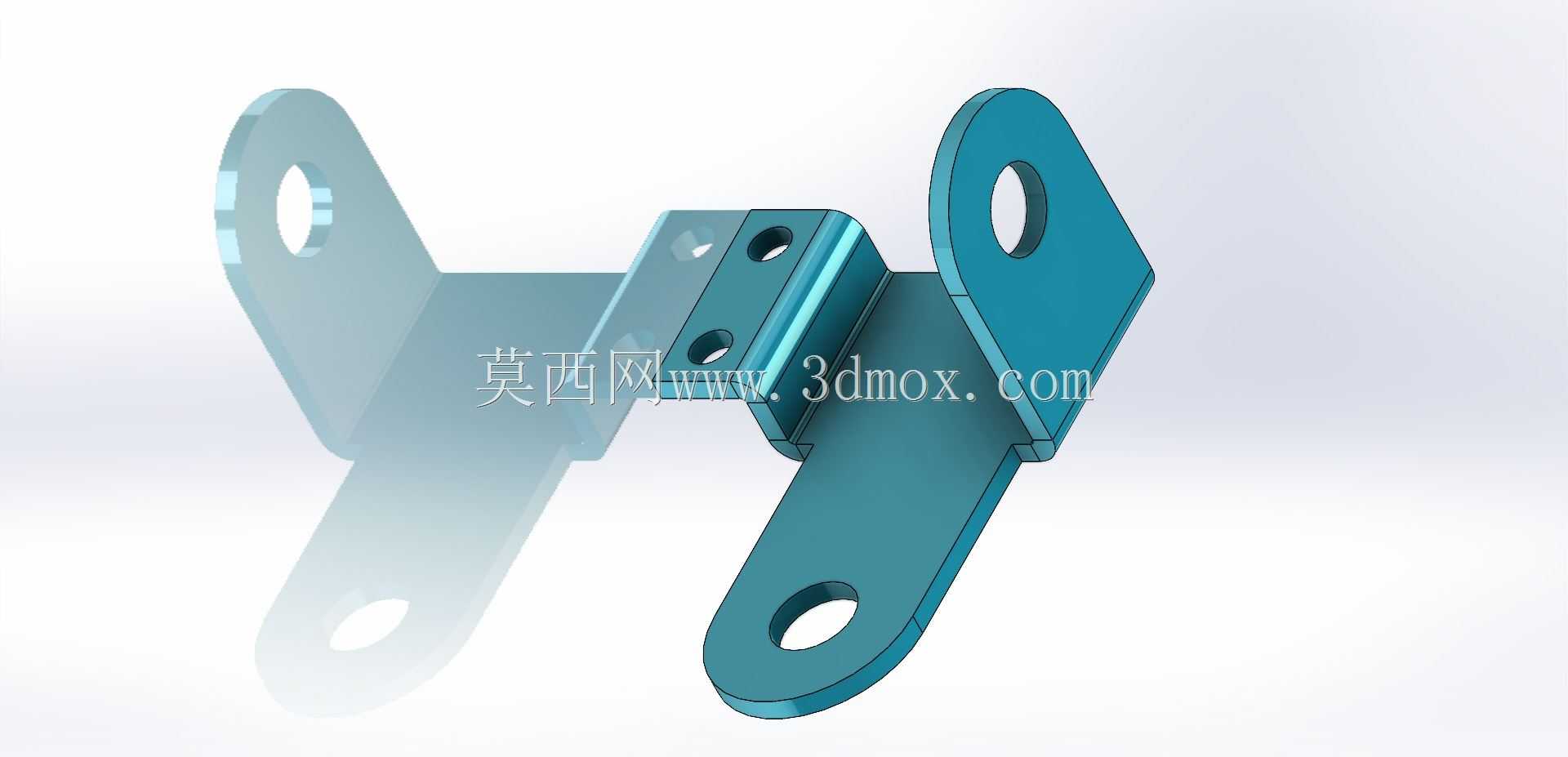

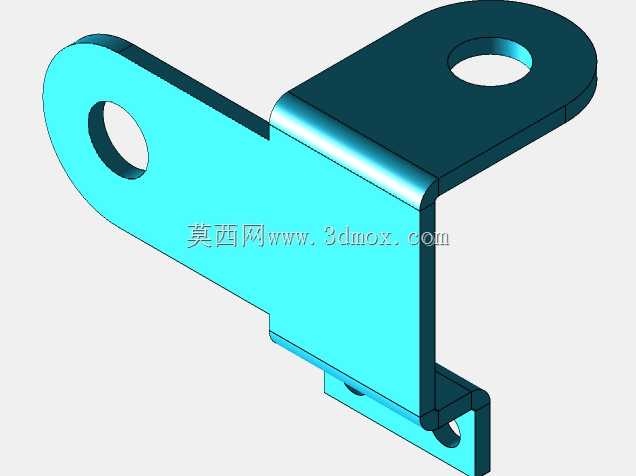

　　这类多耳式铰接钣金支架，在轻工自动化输送线、小型工装夹具定位模组、民用设备的活动连接段里应用十分普遍，核心作用是在两个存在小幅相对摆动需求的构件之间，提供可靠的铰接支撑与载荷传递路径，避免刚性连接带来的应力集中问题。从结构功能来看，支架主体采用折弯一体成型的钣金工艺制作，三个带安装孔的支耳分别朝向不同空间角度伸出，其中两个支耳处于同一平面的上下两端，用于和固定基座端完成铰接定位，第三个支耳垂直于主折弯面布置，用来连接活动端的执行构件，三个安装孔的孔径统一匹配常用的圆柱销与螺栓规格，装配时不需要额外加工适配孔位，能直接和标准紧固件配合完成组装。设计过程中优先考虑了安装边界的适配性，主折弯面的弯折半径严格按照钣金加工的最小折弯半径设定，

　　避免折弯处出现材料开裂或者应力集中断裂的问题，支耳的伸出长度经过反复校核，既保证铰接活动时相邻构件不会出现运动干涉，又尽可能控制整体结构的占用空间，不会因为支耳过长导致整体刚性下降。安装孔的位置度公差控制在±0.1mm范围内，确保装配后铰接转动的同轴度符合要求，不会出现转动卡滞或者偏磨的情况，支耳边缘全部做了圆角倒钝处理，既避免装配过程中划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。实际使用场景中，这类支架常被用在小型设备的舱门铰接部位、输送线的挡料板摆动支撑结构、工装夹具的快速压头连接段，能够承受径向的剪切载荷与小幅的轴向窜动力，钣金材质的选择兼顾了结构强度与轻量化需求，整体重量远低于同尺寸的铸造成型支座，加工周期更短，

　　适合小批量的设备改装与非标设计场景使用。结构设计时特意在主折弯面与支耳的衔接位置做了小的加强压筋，不需要额外增加板材厚度就能提升衔接处的抗弯折能力，避免长期受载后支耳出现变形偏移，三个支耳的安装孔中心距经过匹配计算，活动端摆动时的转动轨迹完全在预设的安全范围内，不会和周边的管线、其他结构件产生碰撞。从安装适配性来看，支架的固定端两个安装孔可以适配M6到M8的标准螺栓，既可以通过螺栓直接锁紧在型材基座上，也可以配合圆柱销实现铰接转动，活动端的安装孔可以连接连杆、摆臂等传动构件，能够传递的额定载荷匹配大部分小型非标设备的运动需求，不需要额外做加强处理就能满足日常使用的强度要求。这类钣金支架的结构形式也具备很好的拓展性，只需要调整支耳的伸出长度、安装孔的孔径或者折弯角度，就能适配不同的安装空间与载荷需求，不需要重新开模，加工成本低，交付速度快，是非标机械设计中十分常用的一类连接构件。
