红芯黑胎多辐镂空式泰克莱克滚轮

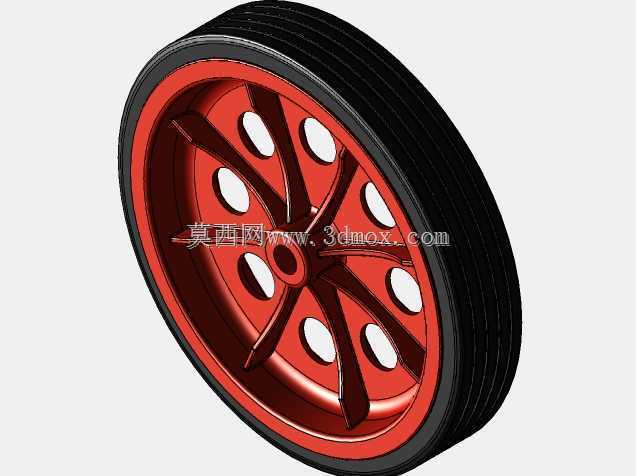

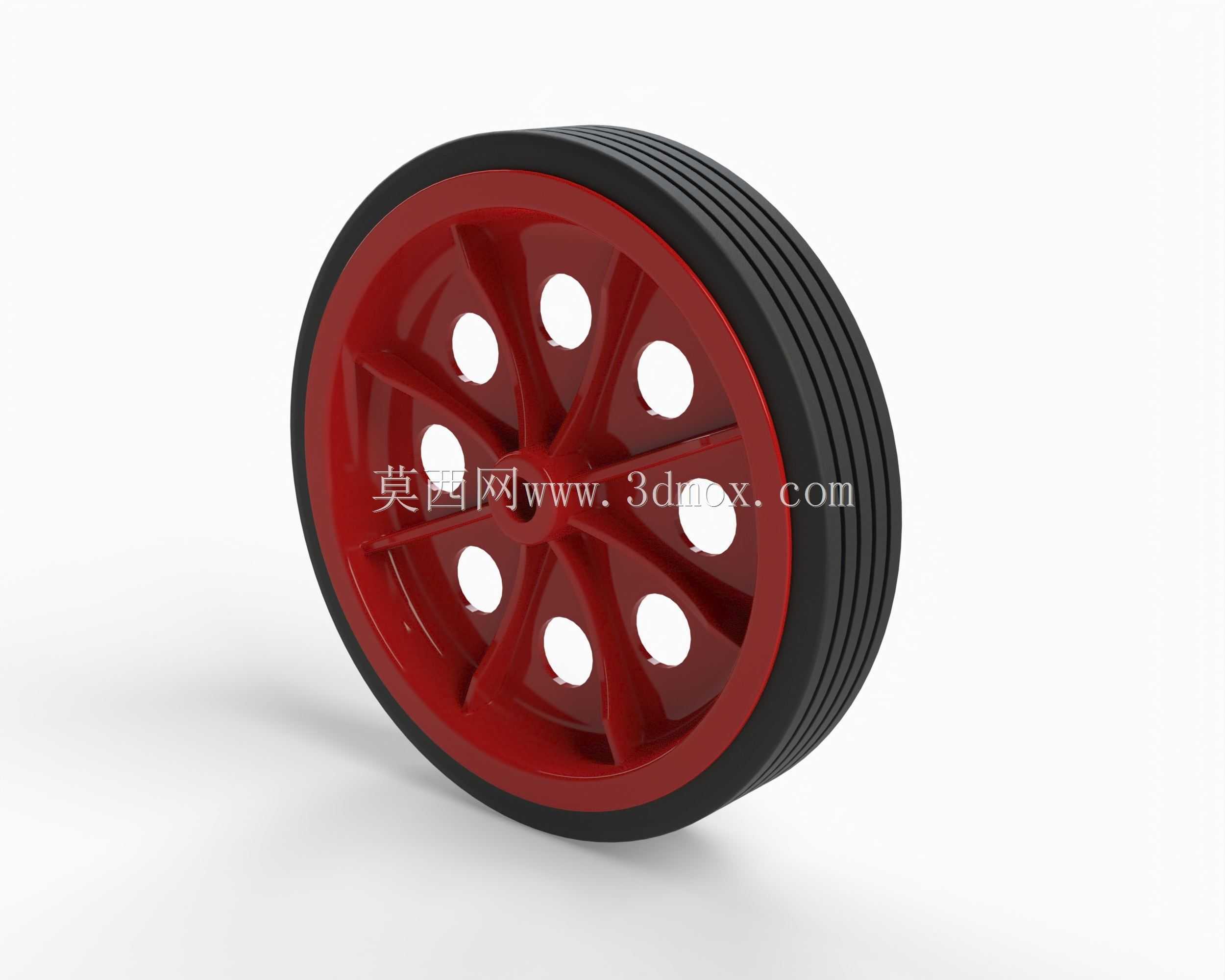

　　在轻型移动载具、小型输送设备、玩具教具以及民用DIY移动装置的行走机构设计中，这类带橡胶外圈的辐条式滚轮是应用频次极高的基础部件，很多刚接触结构设计的工程师容易忽略这类小轮组的细节设计，往往直接调用通用模型导致后期装配出现干涉、行走打滑、轮体变形等问题。这款滚轮采用轮毂与外圈分体式的结构设计，红色轮毂部分为硬质承力结构，外圈包裹黑色橡胶材质胎面，胎面做了多道平行环形凹槽设计，并非光滑圆柱面，这种设计一方面可以在接触地面时排出接触面的空气，避免光滑轮面在平整硬质地面上形成真空吸附增大滚动阻力，另一方面环形槽可以在轻微不平整的地面上形成局部形变，增大接触面积提升抓地力，相比光滑胎面，在瓷砖、

　　环氧地坪这类低摩擦系数地面上的防滑表现提升明显，同时多道槽结构也能在轮体滚动时夹带的细小砂石顺着槽排出，避免硬物卡入轮面与安装支架间隙造成卡滞。轮毂部分采用八辐条对称布局，辐条之间开设圆形镂空孔，并非为了造型美观，核心是在保证轮毂整体径向、轴向承载强度的前提下，尽可能降低轮体自身的转动惯量，对于小型驱动装置来说，更低的转动惯量意味着驱动电机启动、制动的负载更小，启停响应更快，同时镂空结构也能减少注塑生产时的材料用量，降低轮毂成型后的收缩变形概率，圆形镂空相比异形孔，孔边应力集中系数更低，长期受径向载荷时不容易出现孔边开裂问题。轮毂中心为安装轴孔位，设计时需要注意轴孔与安装轴的配合公差，这类轻型轮组一般采用间隙配合，

　　轴孔公差带选H8即可，配合卡簧或者轴套实现轴向定位，避免轮体在轴向上窜动，安装时需要保证两侧支架的同轴度，否则会出现轮体转动卡滞、单侧磨损加剧的问题。轮体的径向尺寸设计适配小型移动设备的底盘高度需求，胎面宽度经过匹配，在常规10kg以内的垂直载荷下，橡胶胎面的形变量控制在合理范围，不会因为载荷过大导致胎面过度压缩，增大滚动阻力，也不会因为胎面过窄导致接地比压过大，在软质地面上出现陷轮问题。在实际选型应用中，这类轮组常作为小型AGV的从动轮、儿童玩具车的驱动轮、家用移动置物架的行走轮、教学机器人的移动轮使用，设计时需要注意安装边界：轮体两侧需要预留足够的安装间隙，避免支架与橡胶胎面侧面摩擦，胎面上方需要预留3-5mm的跳动余量，

　　因为橡胶胎面存在制造公差，高速转动时会有轻微径向跳动，预留余量可以避免轮体转动时剐蹭底盘结构。轮毂的辐条厚度做了等强度优化，靠近轮毂中心的位置辐条厚度更大，靠近轮缘位置厚度逐渐收窄，这种渐变厚度设计可以让辐条各个截面的弯曲应力趋近一致，不会出现局部应力过大的薄弱点，相比等厚度辐条，承载能力提升的同时重量更轻。橡胶外圈与硬质轮毂之间采用包胶工艺结合，设计时轮毂外圈做了滚花或者卡槽结构，避免橡胶胎面在受到切向力时与轮毂发生相对滑动，尤其是在驱动轮应用场景下，电机输出扭矩通过轮毂传递到胎面，结合面的防滑设计直接决定了轮组的传动可靠性，一旦出现打滑，会导致行走距离计算偏差、驱动力不足等问题。
