透明外壳齿轮啮合演示卵石结构

　　这套卵石形态的齿轮结构，核心是把常规封闭在壳体内部的齿轮啮合过程做可视化呈现，打破传统齿轮箱只能通过拆解、间接检测判断啮合状态的局限。在日常的齿轮传动设计验证环节，工程师往往需要反复调整齿形参数、侧隙大小、安装同轴度，传统验证方式要么是在齿面涂着色剂跑合后拆开检查接触斑，要么是通过振动传感器间接采集啮合数据，不仅流程繁琐，还无法直观观测动态啮合过程中齿面的接触位置变化、应力分布的动态迁移。这套结构直接采用半透明的卵石形外壳，内部集成两个斜齿轮，配合分色的齿面标识，不需要拆解结构就能直接从外部观测整个啮合传动的全过程。

　　从实际应用场景来看，这类结构首先可以用于齿轮设计的教学演示，相比传统的教学用齿轮箱模型，卵石形的圆润外壳没有尖锐棱角，适合在实训课堂、科普场景中传递，学员可以直接手持转动输入侧，直观看到斜齿轮逐步进入啮合、逐步退出啮合的全过程，理解斜齿轮传动重合度高、传动平稳的特性，也能直接观察到不同安装偏差下齿面接触区域的偏移，快速建立齿轮啮合的空间认知。其次在新产品的齿轮副快速验证环节，这类透明结构可以作为原理验证样件，在开模加工金属壳体、做正式样机之前，先通过透明样件确认齿形参数、中心距、传动比的匹配度，提前发现齿形干涉、侧隙过大或过小的问题，减少后续金属件返工的成本。

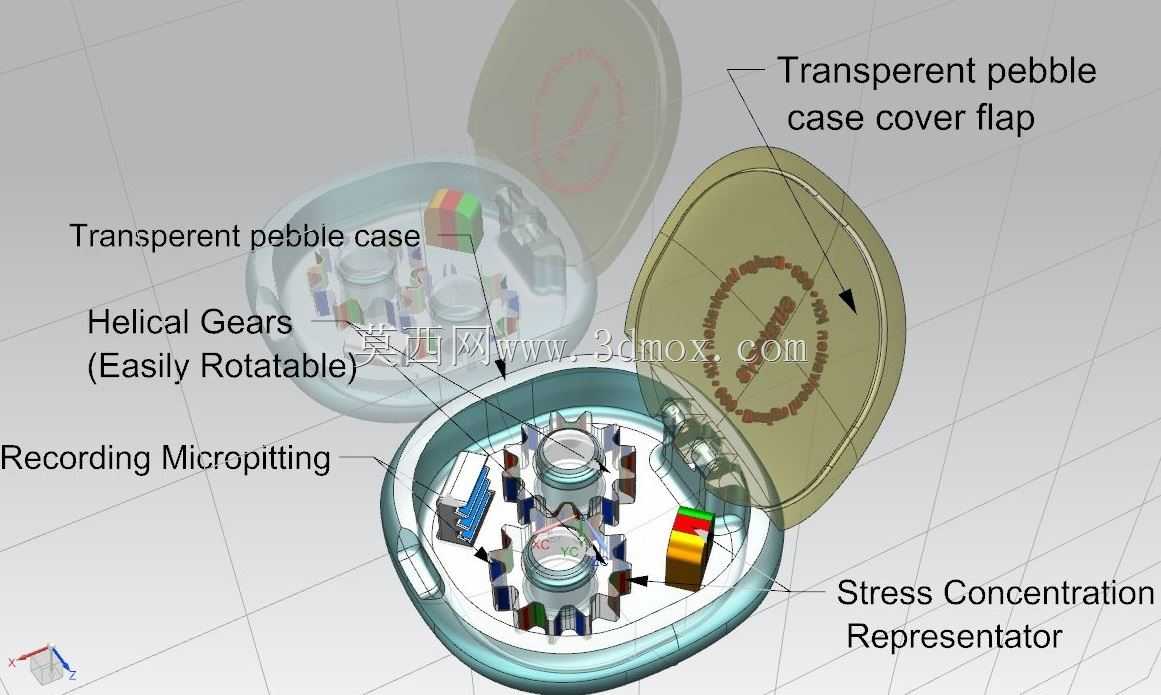

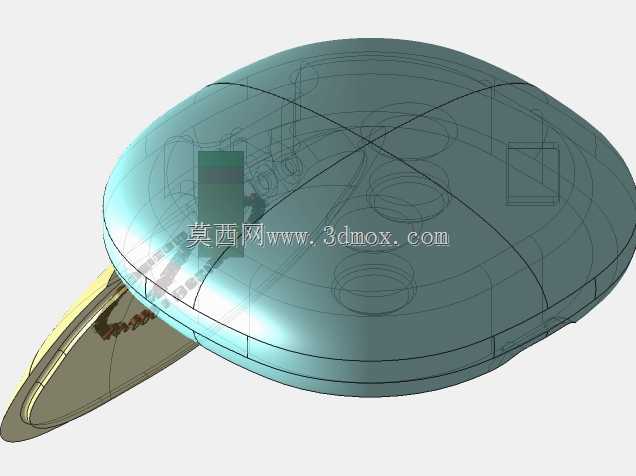

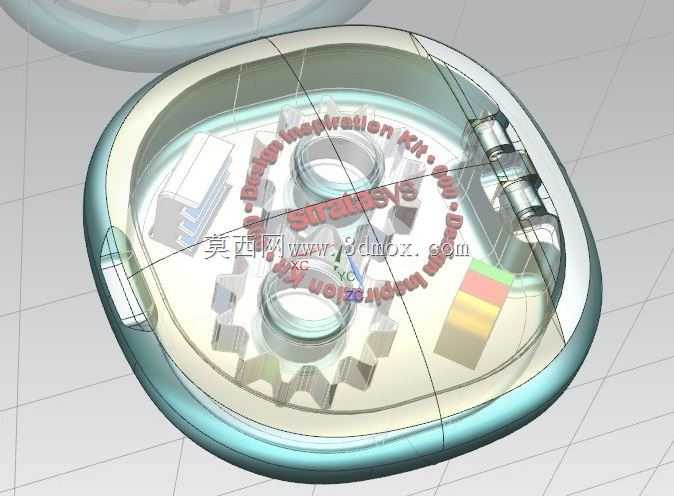

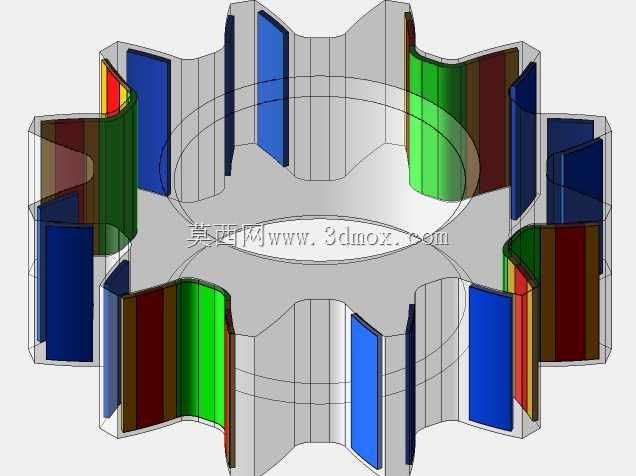

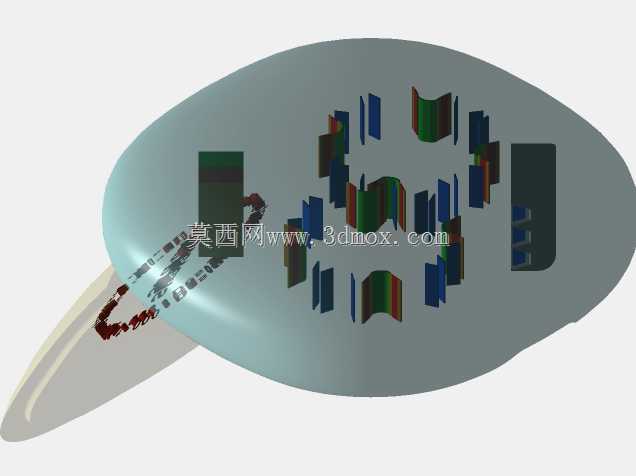

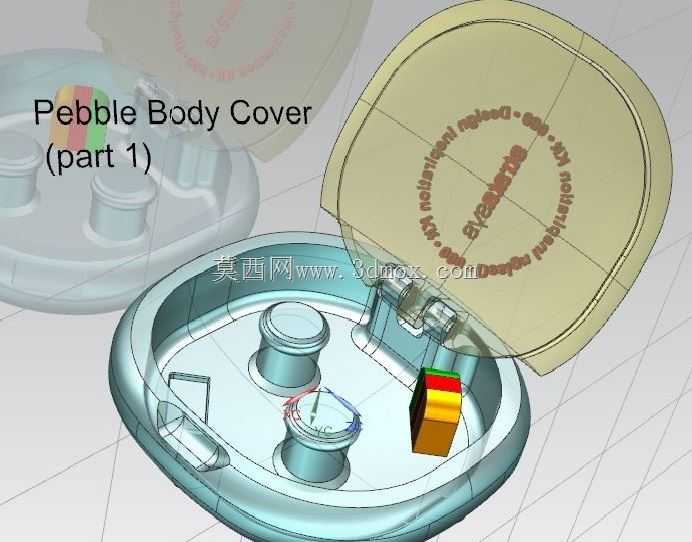

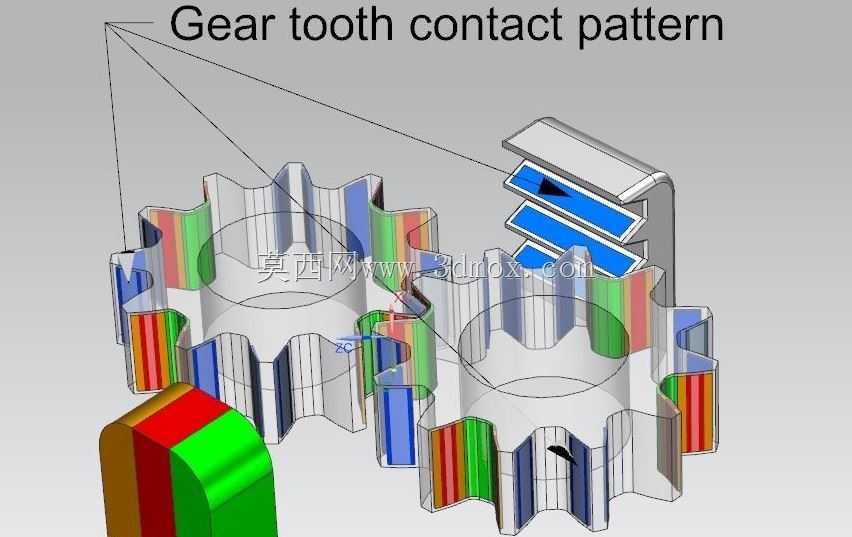

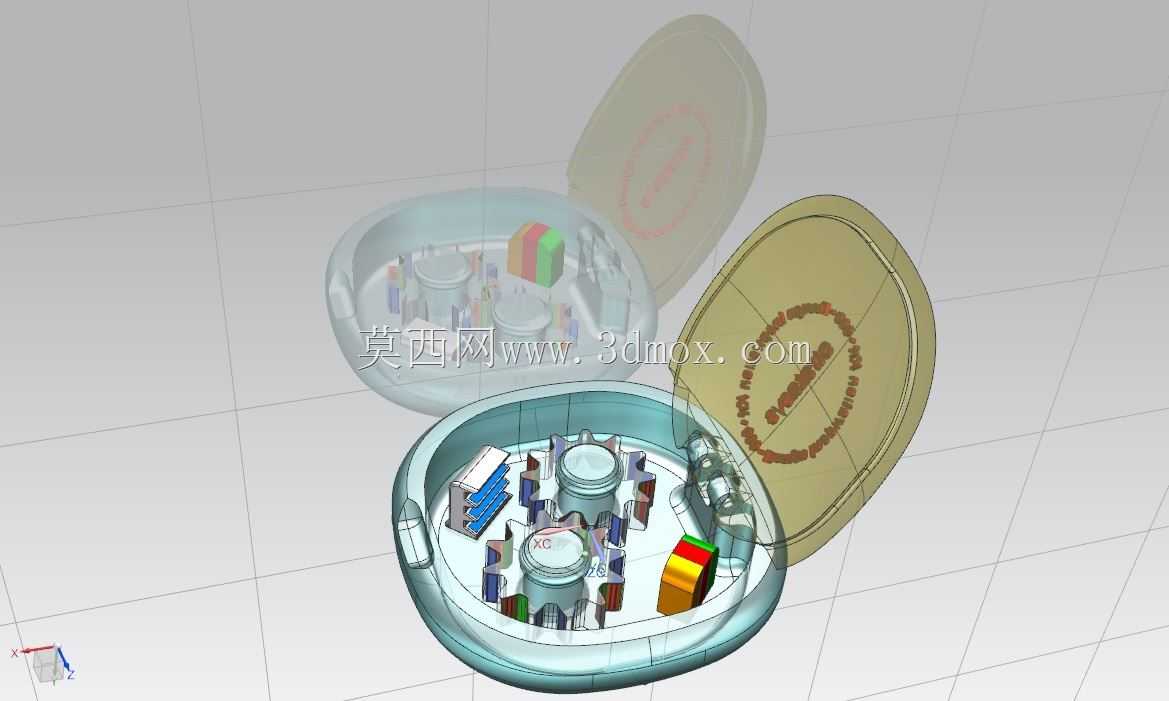

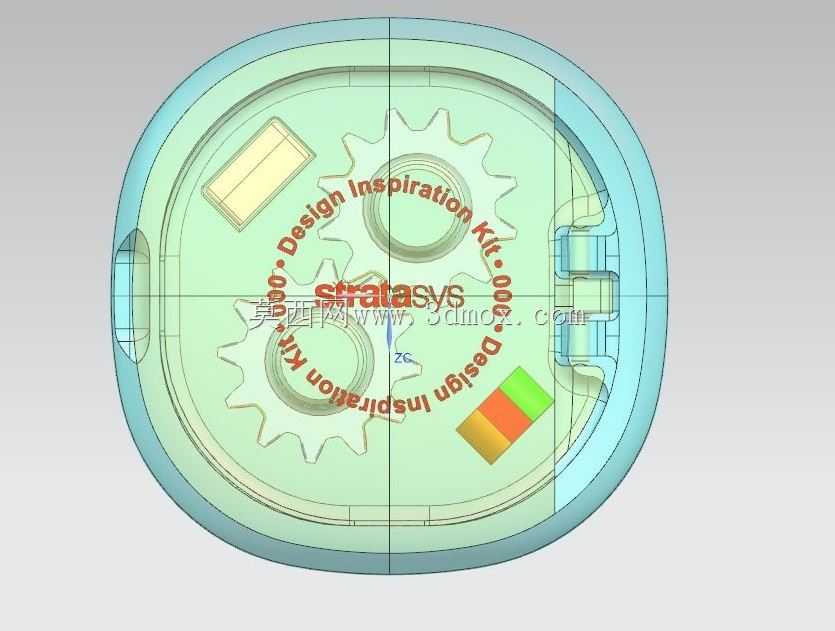

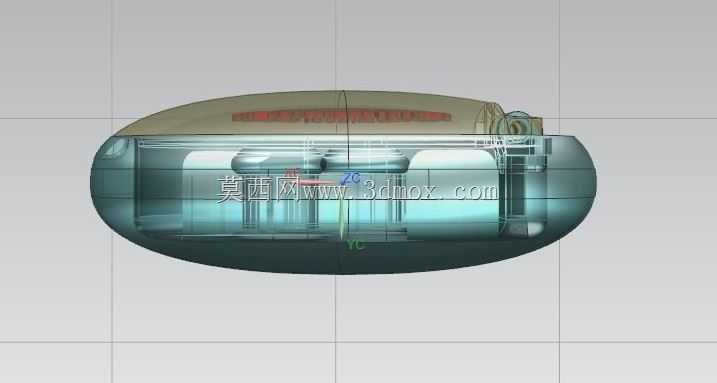

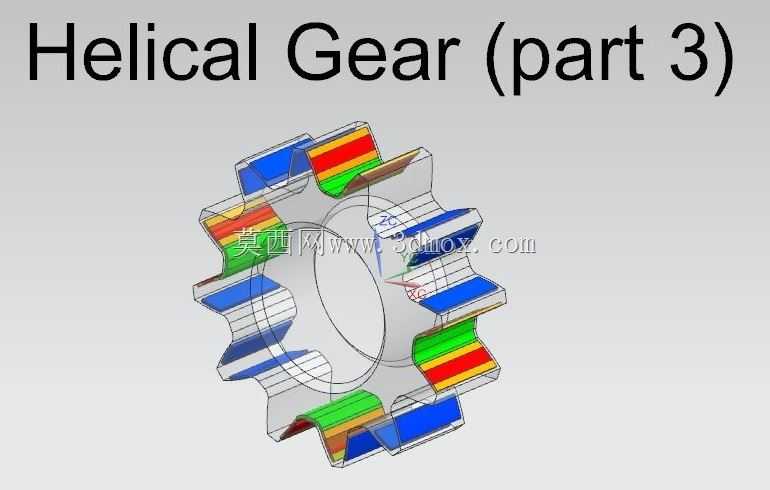

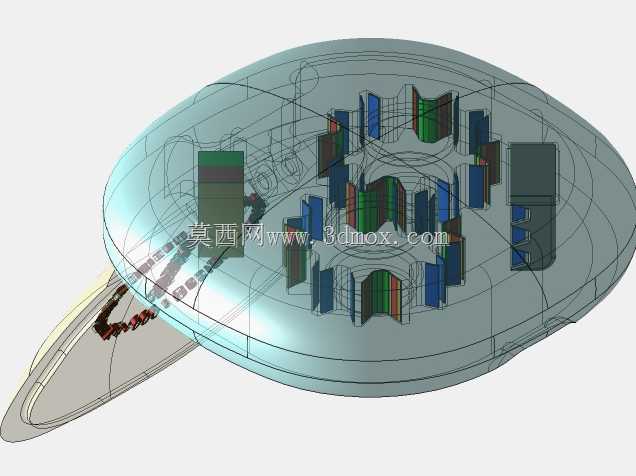

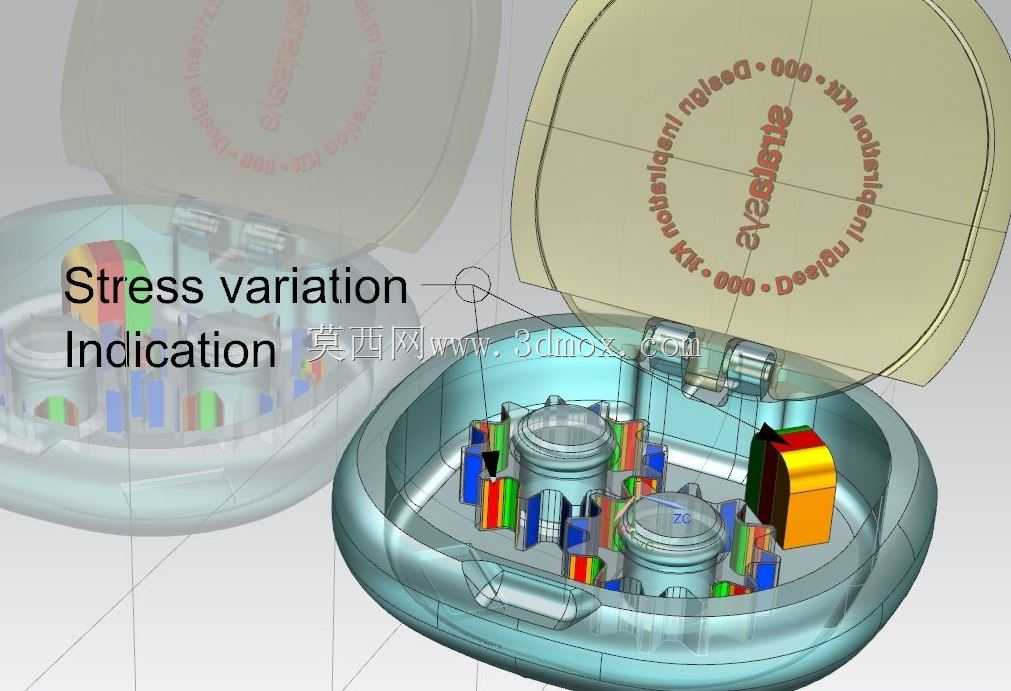

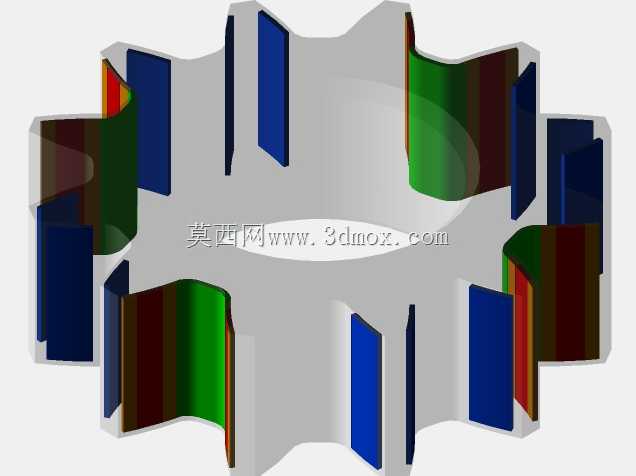

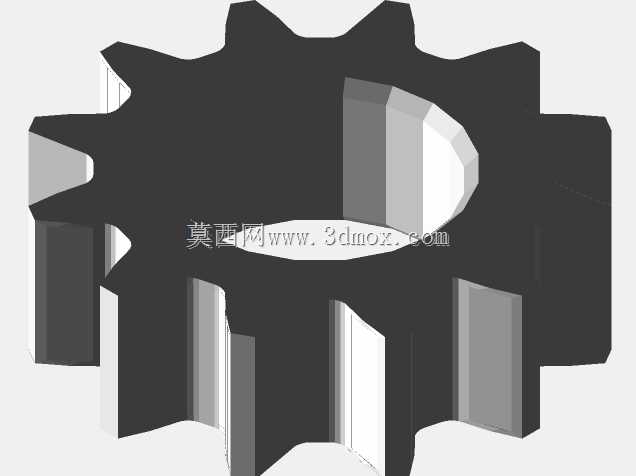

　　设计思路上，整个外壳采用圆润的卵石形态，没有突出的安装耳、尖锐棱边，整体轮廓是闭合的流线型，内部的腔体完全根据两个斜齿轮的运动包络做掏空设计，既保证齿轮转动时不会和壳体内壁发生干涉，又尽可能压缩整体外形尺寸，让整个结构可以单手握持。外壳上设置的铰接开合结构，不需要额外工具就能打开壳体，更换内部不同参数的齿轮副，适配不同模数、不同齿数的齿轮验证需求。内部的齿轮采用透明基材制作，齿面通过分色处理区分不同应力区域：高应力接触区域用红色标识，中等应力区域用橙色标识，低应力区域用绿色标识，转动过程中可以直接看到两个齿轮啮合时，齿面接触区域从齿根到齿顶的移动过程，判断齿向载荷分布是否均匀，有没有出现偏载、齿端接触的问题。

　　从安装边界来看，整个卵石结构的最大外轮廓尺寸适配常规桌面放置需求，不需要额外的固定安装座，平放时依靠圆润的底面就能稳定放置，转动输入侧的轴端隐藏在壳体合模缝位置，不会突出外壳表面，避免转动时剐蹭操作人员。内部齿轮的支撑轴直接集成在壳体的内壁凸台上，不需要额外的轴承座、紧固件，减少了装配零件数量，两个齿轮的中心距公差直接通过壳体注塑成型的精度保证，样件制作时可以快速调整腔体的中心距尺寸，验证不同中心距偏差下的啮合状态。齿面的接触标识直接做在齿轮基材表层，不会因为反复啮合摩擦快速脱落，能够满足上百次转动演示的观测需求，不需要反复重新涂覆着色剂。

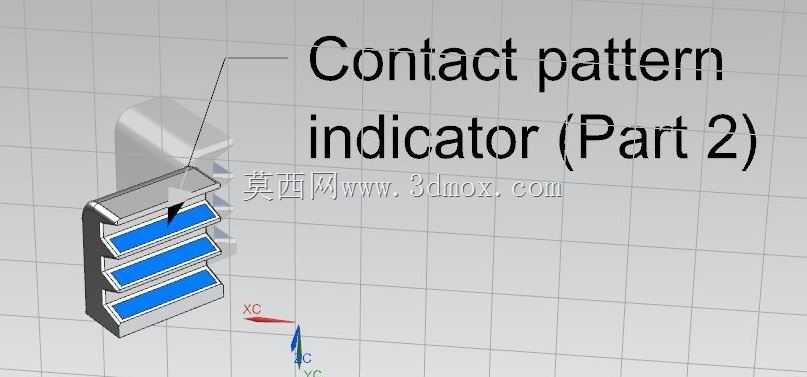

　　在功能特性上，这套结构除了基础的齿轮啮合演示，还集成了接触模式指示的设计，壳体内部预留的标识区域可以直接标注当前齿轮副的模数、齿数、螺旋角参数，配合透明外壳的观测效果，能让观测者快速对应参数和实际啮合状态的关联。相比传统的FDM工艺制作的齿轮验证样件，这套结构的透明壳体和齿轮采用透光性均匀的材质制作，不会因为层纹影响内部结构的观测，斜齿轮的乳白色透明材质和外壳的天蓝色透明材质形成清晰的视觉区分，即使在普通室内光照下也能清晰分辨齿面的啮合位置，不需要额外的补光设备。装配时只需要把两个齿轮放置在壳体的定位轴上，扣合上下外壳就能完成组装，整个装配过程不需要额外工具，适合在教学场景中让学员自己动手组装，理解齿轮传动的装配要点。
