带翼缘法兰式筒状插接支撑结构件

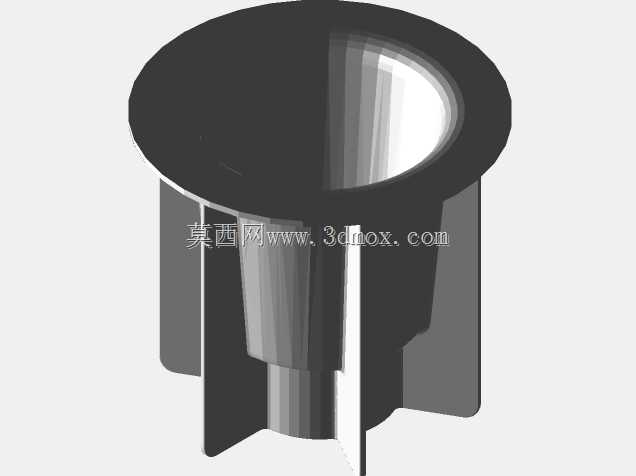

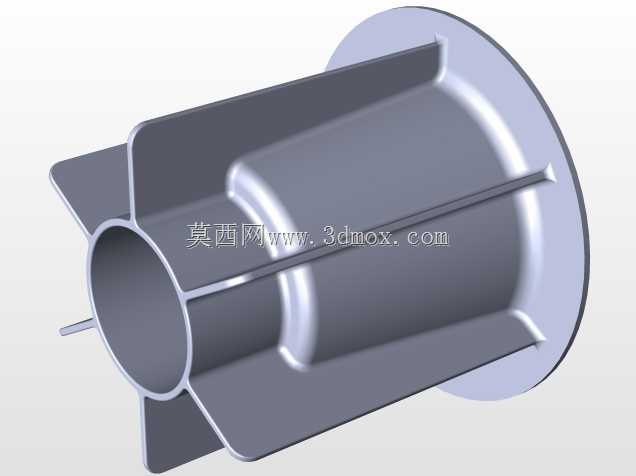

　　该结构件属于插接类支撑零件，核心应用场景集中在需要快速插拔定位的管路对接、小型设备内部支撑工位，常见于轻工输送线的导向工位、小型流体管路的临时对接段，也可作为小型工装的定位衬套使用，适配需要轴向限位同时兼顾周向防转的装配场景。零件主体为变径筒状结构，一端带外翻的圆盘法兰作为轴向定位面，法兰端面与安装基面贴合后可限制零件的轴向窜动，筒身外侧均匀分布四道轴向凸起的翼缘筋，筋条沿筒身轴向从法兰端面延伸至筒身中段，既可以作为周向防转的卡合结构，插入对应安装孔时与孔内的卡槽配合，避免零件在孔内发生周向转动，也能在不增加整体壁厚的前提下提升筒身的抗弯折刚度，降低薄壁筒身受径向载荷时发生形变的概率。筒身内部为阶梯通孔结构，

　　靠近法兰端的内孔直径更大，可作为对接件的导入段，降低插接装配时的对中难度，远离法兰端的内孔直径更小，为工作配合段，与对接轴类零件保持小间隙配合，保证插接后的同轴度。设计阶段优先考虑了装配便捷性，法兰端的外边缘做了小尺寸倒角，插入安装孔时可自动导正，无需额外对中工装即可完成初步装配，翼缘筋的外端面与安装孔的卡槽侧壁为面接触，相比点接触的防转结构，受力面积更大，可承受更大的周向扭矩，避免频繁插拔后出现接触面磨损导致的防转失效。从安装边界来看，法兰盘的外径为安装时的最大径向尺寸，决定了安装基面需要预留的沉孔或避让空间直径，筒身的有效插入长度为翼缘筋的轴向长度，决定了安装板的最大允许厚度，若安装板厚度超过该长度，翼缘筋无法完全卡入卡槽，

　　会导致防转功能失效。筒身远离法兰的一端做了缩口过渡，端部外圆做了15度的导入倒角，插入对接孔时可顺利导入，不会出现端部卡滞的问题。零件的壁厚设计兼顾了强度与轻量化需求，筒身基础壁厚满足常规径向载荷下的刚度要求，翼缘筋的凸起高度为壁厚的1.5倍，在筋条位置形成局部加强，可承受插接过程中的侧向冲击力，避免装配时用力过大导致筒身开裂。实际使用中，该零件可替代传统的过盈配合衬套，无需压装设备即可完成装配，拆卸时只需从法兰端向外推出即可，维护更换效率更高，适配需要频繁拆装更换易损衬套的工位，比如包装设备的导杆支撑位、小型输送线的滚轮定位衬套，也可作为民用五金类的插接连接件使用，适配需要快速对接的管状构件。结构设计上规避了应力集中问题，翼缘筋与筒身、法兰的连接位置均做了圆角过渡，避免受载时在连接位置出现应力集中导致的断裂，内孔的阶梯过渡位置同样做了圆角处理，减少对接轴插入时的刮擦，也降低了内孔台阶处的应力集中风险。
