糖果礼品玩具类通用包装收纳盒结构

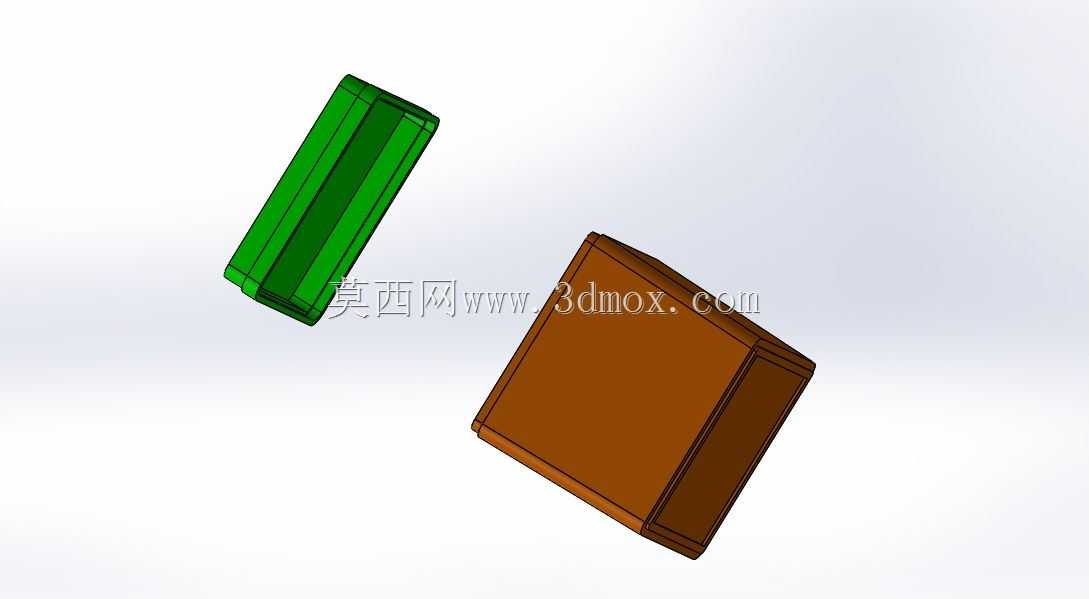

　　日常快消品流通环节里，小尺寸糖果、拼装玩具、节庆小礼品的终端包装一直是结构设计里容易被忽略但直接影响运输损耗与终端展示效果的环节，这类包装结构不需要重型瓦楞的高强度支撑，但要兼顾开合便捷性、堆叠稳定性与内部货品的防护性，同时还要适配自动化包装线的上料、装填、封合工位的定位要求。本次设计的两款包装结构分别对应长条形货品与方形货品的装载需求，长条形款采用等壁厚直槽结构，侧壁做了0.8mm的内凹加强筋，沿长度方向均匀分布6道，既可以避免薄壁结构在堆叠时出现侧壁鼓胀变形，也能在自动化装填时给推料机构提供稳定的导向面，不会因为侧壁形变导致货品卡滞在盒体内部。方形款采用带止口的扣合结构，盒口位置做了1.2mm的外翻边，

　　一方面可以提升盒口的抗挤压能力，避免堆码时盒口塌陷压坏内部货品，另一方面外翻边可以和盒盖的内扣槽形成过盈配合，不需要额外粘贴胶带就能实现封合，终端用户开启时不需要借助工具，沿外翻边的预留启口就能轻松打开，同时扣合结构可以重复开合，用户取出部分货品后还能再次扣合保存，避免未使用的货品受潮或散落。从安装与适配边界来看，长条形款的外部截面尺寸为32mm×32mm，总长度128mm，内部有效装载空间为28mm×28mm×120mm，适配直径25mm以内、长度115mm以内的长条形糖果、拼装玩具杆件、小型文具类货品，盒体底部做了2mm的加厚定位台，可以直接卡在自动化包装线的输送定位槽里，定位公差控制在±0.2mm以内，

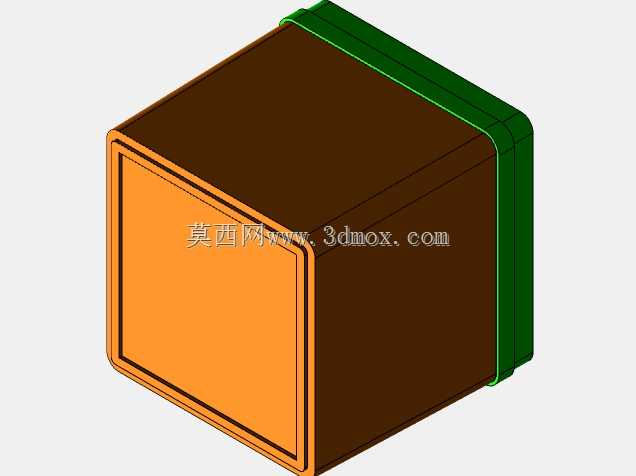

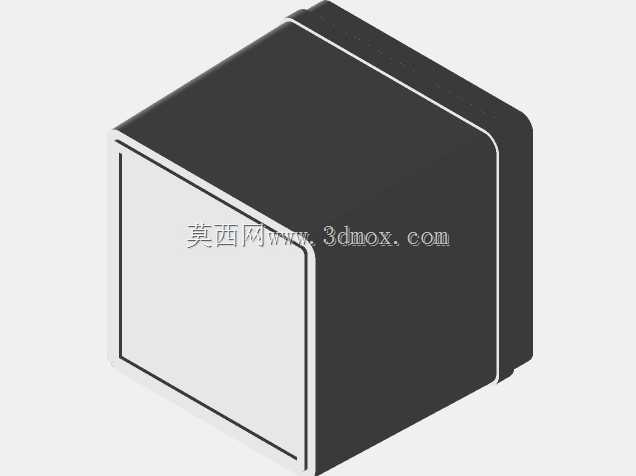

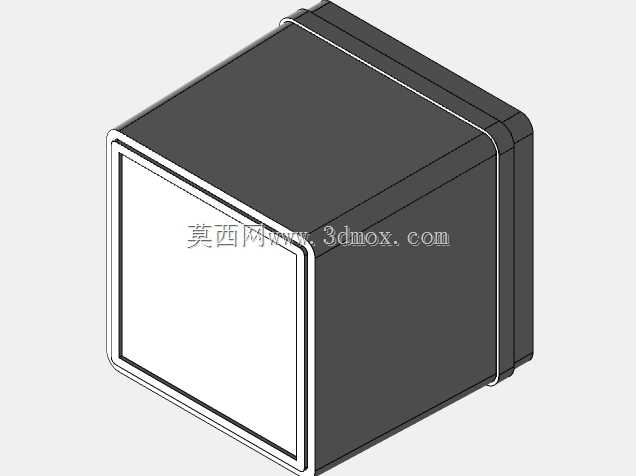

　　不需要额外做定位治具就能适配常规的卧式装盒机工位。方形款的外部尺寸为85mm×85mm×40mm，内部有效装载空间为80mm×80mm×35mm，盒盖与盒体的配合间隙控制在0.15mm，既保证扣合时的顺畅度，也不会因为间隙过大导致运输过程中盒盖意外脱落，盒体底部做了四个直径3mm的定位凸点，对应盒盖顶部的四个定位凹坑，多层堆码时上下盒体可以通过凸点凹坑实现嵌合定位，堆码高度到12层时也不会出现滑移塌垛的情况。设计过程中特意规避了尖锐棱角结构，所有外露棱边都做了R1.5的圆角处理，一方面是避免生产过程中薄壁锐边划伤操作人员，另一方面终端用户以儿童群体居多，圆角结构可以降低磕碰划伤的风险，同时圆角结构在注塑生产时可以改善熔体的流动状态，

　　减少尖角位置的应力集中，提升成品的抗冲击性能，从1.2m高度自由跌落至水泥地面时，盒体不会出现开裂、扣合失效的问题。两款结构都采用等壁厚设计，主体壁厚统一为1.8mm，既可以满足PP、PS等常用包装塑料的注塑成型工艺要求，避免壁厚不均导致的缩痕、翘曲问题，也能将单盒的材料用量控制在合理范围，兼顾结构强度与生产成本。针对不同货品的防护需求，长条形款的内部可以根据需要加装纸质衬垫或者泡棉衬套，盒体侧壁的加强筋刚好可以卡住衬垫的边缘，不需要额外点胶固定衬垫；方形款的内部可以根据货品尺寸搭配不同格数的内托，盒口的外翻边可以压住内托的边缘，避免内托在运输过程中窜动。在终端展示场景下，两款盒体的外表面都预留了足够的平整贴标区域，长条形款的四个侧面都有20mm宽的平整区域，可以粘贴产品信息标签或者防伪标识，方形款的顶面有70mm×70mm的平整区域，可以直接印刷品牌标识或者产品图案，不需要额外做表面处理就能满足印刷要求。
