USB接口注塑成型模具结构设计方案

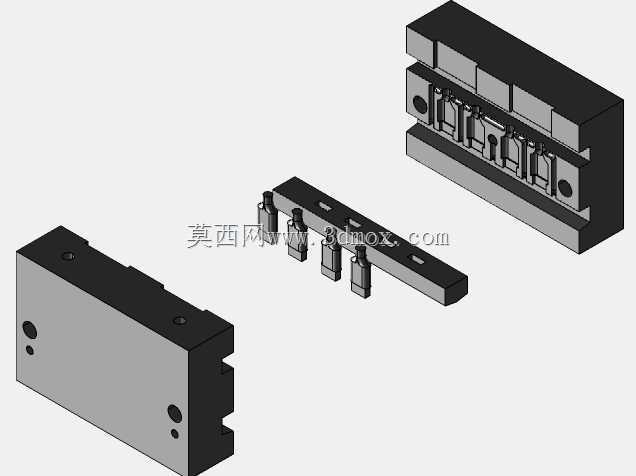

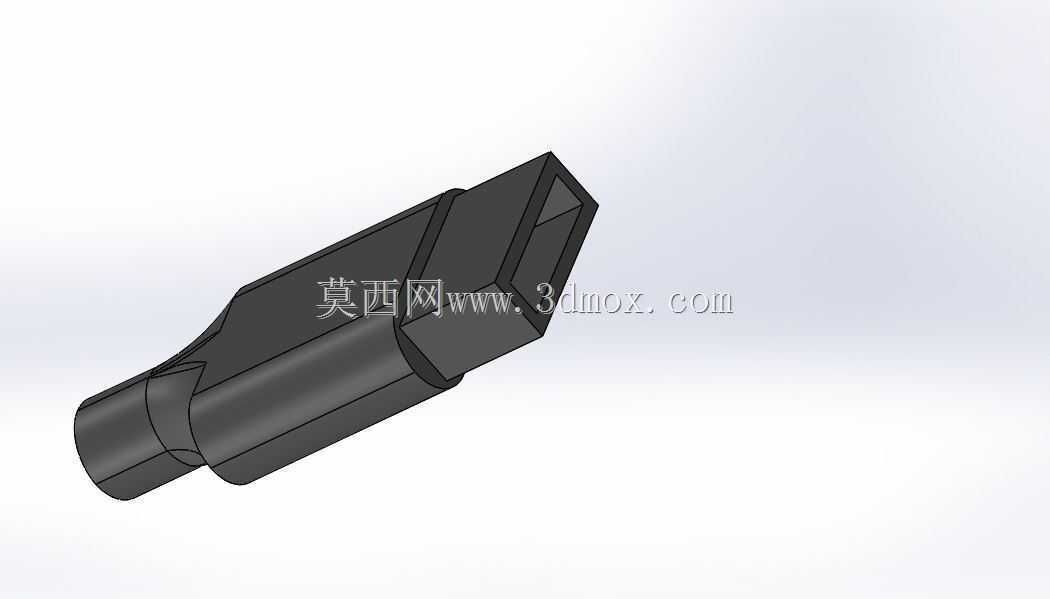

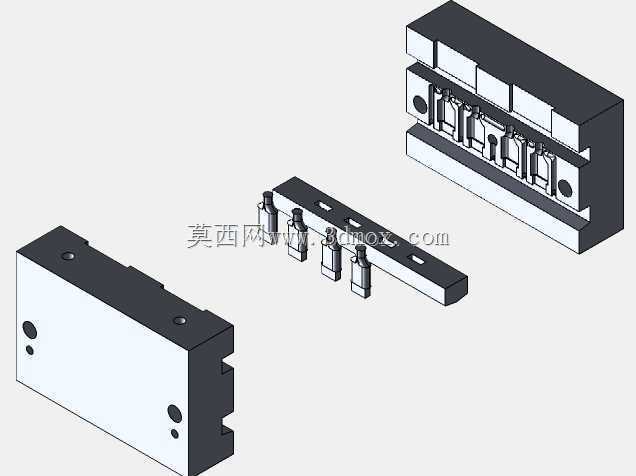

　　日常消费电子、工业通讯设备的外接数据传输、供电接口量产环节，这类USB接口注塑模具是核心成型工装，直接决定接口塑胶外壳的尺寸精度、装配契合度与长期插拔耐用性。从实际量产场景看，该模具适配卧式注塑机安装，模架采用标准龙记模坯规格，整体安装边界控制在350mm300mm280mm范围内，可适配多数工厂现有120吨级注塑机的哥林柱间距，无需额外改造设备安装平台，适配小批量多批次的消费电子配件生产需求。模具成型的USB接口塑胶主体，需要同时满足与金属屏蔽壳的过盈配合、内部端子定位槽的位置精度、尾部线材出线口的密封结构要求，设计阶段优先采用一模两腔的型腔布局，平衡注塑填充过程的熔胶流动阻力，避免单个型腔出现缺胶、飞边问题。

　　分型面选择在接口塑胶件的最大轮廓处，也就是靠近金属插接头的台阶位置，既方便开模后顶出机构顺利将塑件顶出，也能减少分型面处的飞边打磨工作量，降低后处理人工成本。浇注系统采用侧浇口进料，浇口位置设置在塑件尾部非外观面，开模后浇口残留可通过后续线材压接工序完全覆盖，不会影响成品外观质量。冷却回路围绕型腔、型芯分别设置直径8mm的循环水路，水路距离型腔壁保持12mm的均匀间距，确保成型过程中模温稳定控制在40-60摄氏度区间，将单模成型周期压缩在25秒以内，提升量产效率。顶出结构采用扁顶针配合直顶的组合方式，顶针位置避开塑件内部的端子定位筋位，防止顶出过程中塑件出现变形、顶白缺陷。模具的导向机构采用精密导柱导套配合，导柱设置在动模侧，

　　合模时提前导入定模导向套，保证合模精度控制在0.02mm以内，避免型腔错位导致的塑件壁厚不均问题。针对USB接口塑件需要与金属嵌件一体成型的需求，定模侧预留了精准的嵌件定位槽，生产时可快速放置金属端子组件，合模后嵌件不会出现移位、偏斜问题，保证成型后端子与塑胶的结合强度，满足至少10000次插拔的使用寿命要求。排气槽开设在型腔末端的熔胶汇合处，槽深控制在0.02mm，既可以顺利排出型腔内的空气，避免塑件出现烧焦、气泡缺陷，也不会产生溢料飞边。
