三角加强筋环形面罩结构设计

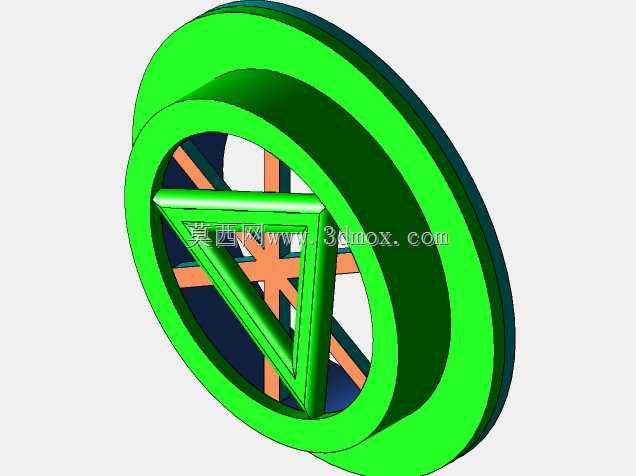

　　在各类旋转轴端防护、设备端面遮挡的应用场景里，这类带三角加强筋的环形面罩是非常实用的结构件，日常在输送设备辊筒端、小型传动机构外侧、工装夹具端面都能见到同类结构的身影，核心作用是遮挡内部运转构件，避免异物卷入传动间隙，同时也能防止操作人员误触内部运动部件造成安全隐患，部分同结构件也会用作设备外观装饰端盖，兼顾防护与视觉规整性。从结构设计逻辑来看，这款面罩采用双层环形外圈作为主体承载结构，外圈做了等厚的壁厚设计，既保证了整体的结构刚性，也不会因为壁厚过大造成材料浪费，适合采用注塑或者3D打印工艺快速加工，小批量试制阶段也可以采用尼龙棒料车削后加工内部筋位的方式制作。内部采用等边三角形式的加强筋布局，三个筋条分别连接内圈与外圈，

　　三角结构本身具备极佳的结构稳定性，相比传统的十字筋或者放射状直筋，三角筋在承受径向冲击或者轴向按压的时候，应力分布更均匀，不容易出现筋条根部断裂的问题，同时三角镂空的设计也大幅降低了整体重量，在需要轻量化的旋转端应用场景里，更低的自重意味着更小的转动惯量，不会对轴系的动平衡造成额外负担。设计时需要重点关注安装边界的匹配，外圈的外径尺寸需要和安装位的沉孔尺寸做公差配合，通常采用h7的间隙配合即可，保证安装时可以顺利嵌入安装位，内圈的孔径需要匹配穿过的轴径或者固定螺栓的尺寸，预留足够的安装间隙，避免和运动部件发生干涉。筋条的厚度需要根据整体尺寸做匹配，通常筋厚取外圈壁厚的0.8-1倍即可，过薄的筋条在注塑时容易出现填充不足的问题，

　　过厚则容易在筋条背面出现缩痕，影响外观平整度。从实际使用的角度出发，这类面罩的安装方式通常有两种，一种是在外圈背面做均布的卡扣，直接卡入安装位的卡槽里，适合不需要经常拆卸的防护场景，安装效率高，不需要额外的紧固件；另一种是在外圈上预留沉头螺丝孔，通过螺丝锁紧在设备端面上，适合需要频繁拆卸维护内部结构的场景，固定可靠性更高。在建模过程中，需要特别注意筋条和内外圈衔接处的圆角处理，所有转角位置都要做R0.5以上的圆角过渡，避免应力集中，尤其是在承受振动的设备上使用时，直角衔接的位置很容易在长期振动下产生疲劳裂纹，圆角过渡可以大幅提升结构的抗疲劳性能。另外，面罩的正面外圈做了微小的倒角处理，既可以去除加工后的锐边，避免安装时划伤操作人员，

　　也能让安装后的视觉效果更规整，不会出现突兀的棱角。这类结构在设计时还要考虑不同工况的适配，如果是用在有粉尘或者喷淋的场景，还可以在背面加装一圈密封胶条的安装槽，提升密封防护等级；如果是用在高速旋转的轴端，还需要对整个零件做动平衡校核，在筋条对应的位置做去重处理，避免高速转动时产生振动。从建模的细节来看，整个结构的拔模角度设置也很关键，外圈侧壁和筋条侧壁都要设置1-1.5度的拔模斜度，方便注塑加工时脱模，要是采用机加工方式制作，拔模角度可以取消，直接做直壁结构即可。很多新手在设计这类环形筋位结构时，容易忽略筋条和端面的落差，要么把筋条做的和外圈端面齐平，要么突出端面，实际应用里筋条通常会比外圈正面低1-2mm，这样既不会因为筋条突出造成磕碰损坏，也能在正面形成层次感，外观表现更好。
